LED电子看板是目视化管理的一种表现形式，即对数据、情报等状况一目了然的表现。主要针对企业的日常工作有一定的促进的作用，电子看板利用形象直观的各种感知信息来触发我们的视觉感知，做到相关人员实时掌握管理现状和必要的情报，从而能够快速制定并实施应对措施。

一、LED电子看板的使用效益：

1、传递和运送指令信息，统一认识，在生产方式中，生产的月度计划是集中定制的，同时需要下达到各个工厂以及协作企业。而与此相对应的日生产指令只下达到最后一道工序或总装配线，对其他工序的生产指令通过看板实现。即后道工序“在需要的时候”通过看板向前道工序去领取“所需的量”时，同时就等于向前道工序发出了生产指令。现场工作人员众多，将情报逐个传递或几种在一起讲解是不现实的。通过LED电子看板传递既准确又迅速，还能避免以讹传讹或传达遗漏等问题。

2、LED电子看板帮助管理、防微杜渐、调节生产均衡，由于生产是不可能100%完全按照计划进行的，月生产量的不均衡以及日生产计划的修改都需要通过看板来进行微调。LED电子看板就相当于工序间、部门间以及物流之间的联络神经而发挥着重要作用，看板上的数据、计划揭示便于管理者判定、决策或跟进进度，便于新人更快的熟悉业务。

3、改善机能，强势宣传，形成改善意识；通过LED电子看板可以发现并暴露出生产中存在的问题，从而可以立即采取相应的对策；防止过量生产和过量运送，其中要求LED电子看板必须按照既定的运用规则来使用。展示改进的过程，让大家都能学到好的方法和技巧。

4、保优贬劣，营造竞争氛围，明确管理状况，营造有行和无行的压力，有利于工作的推进。工作成绩通过电子看板一目了然的揭示出来，差的、一般的和优秀的班组等，起到激励先进和促进后进的作用，以业绩为尺度，使业绩考核更公正、公开、透明化、促进公平竞争。

5、精益生产、提升生产效率，没有看板不能生产，也不能运送。这一规则要求LED电子看板数量减少时，则生产量也必须相应的减少。由于LED电子看板所表示的只是必要的量，因此通过看板的运用能够自动防止过量生产做到适量运送。让我们员工直接通过观察看板就能知道后道工序的生产进展、库存情况等等，让管理工作、员工工作业绩一目了然，简化了很多现场管理，更具透明性。数据传递更快捷、准确。

视频右下方窗口，支持全屏播放

       随着企业服务意识的提高和市场竞争的日益激烈，产品生产周期越来越短，对交货的准时性要求也越来越高，这就要求我们会有更合理的工序。我们要将这些信息收集经过LED电子看板来展示，呈现生产现场的生产进度、目标达成率、产品品质以及企业生产的人、机、料、法、环的利用情况，这样让整个生产现场通过透明化LED电子看板将企业的运行情况事无巨细的展现出来。

LED电子看板-操作说明

       操作简易实用--可支持单机版遥控器使用， 也可支持添加通讯接口后组网汇总、数据管理、以及和其他系统数据进行共享

LED电子看板-数据更新

       随时采集并计算出当前的实时数据，管理人员便于及时发现生产异常

LED电子看板-定制生产

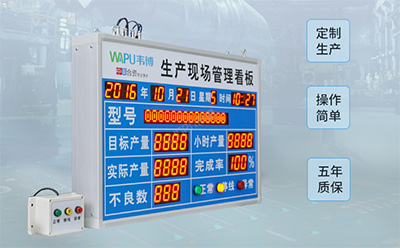

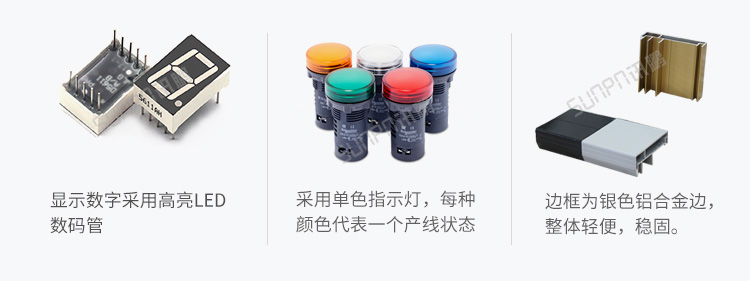

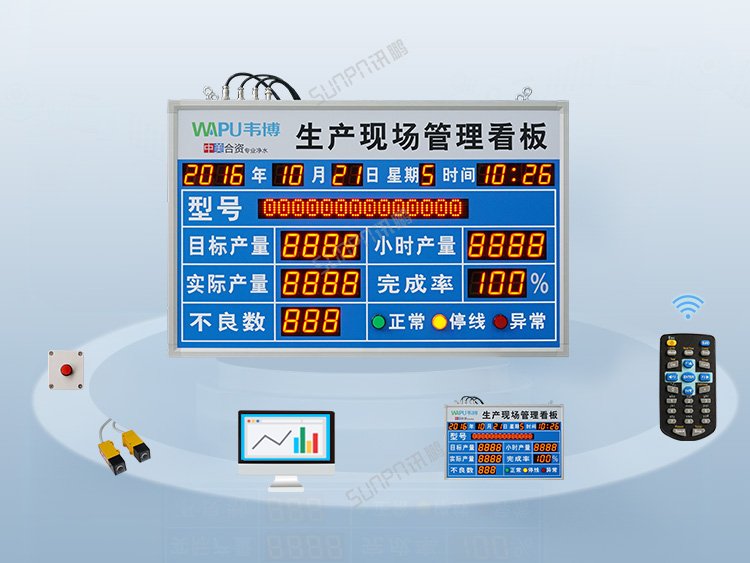

LED电子看板-产品细节

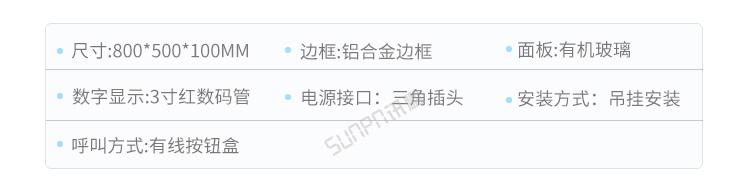

LED电子看板-产品参数

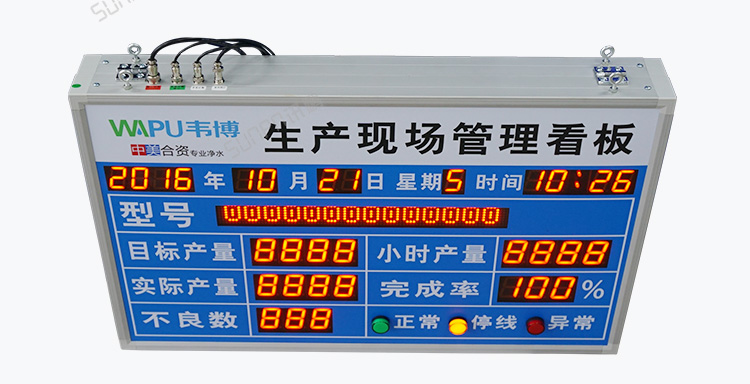

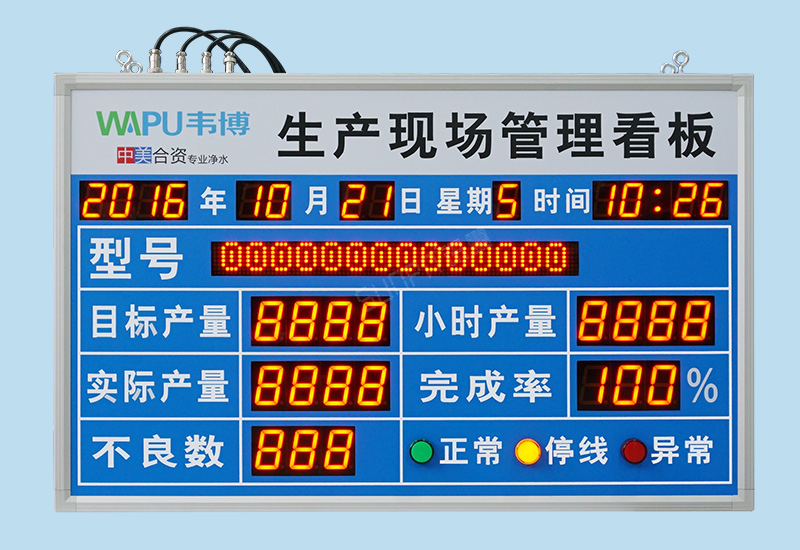

二、LED电子看板-功能说明

1、LED电子看板时间、日期、星期：自动运行，遥控器编辑校正。

2、型号：遥控器编辑，固定输入。

3、目标产量：遥控器编辑，固定输入。

4、实际产量：光电开关计数，自动感应显示，实时更新（可设置步长和延迟时间）。

5、小时产量：显示每小时实际产量，一个一个累加，每小时自动清零。

6、不良数：通过按钮盒人工手动触发，按钮被触发一次不良数加一（可设置步长和延长时间）

7、完成率：实际产量/目标产量*100%=完成率。

8、状态：获取SOP触发的状态信息显示，状态通过SOP软件后台添加

9、状态指示灯：通过状态按钮盒人工手动触发，那种按钮被按下，看板上相对应的指示灯亮起，第二种状态被触发时上一种状态指示灯熄灭（看板只会显示一种状态，不可多状态同时显示。）

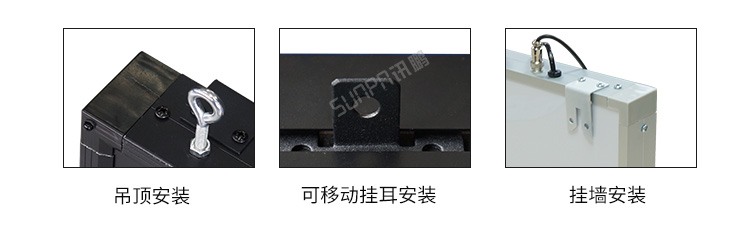

LED电子看板-安装介绍

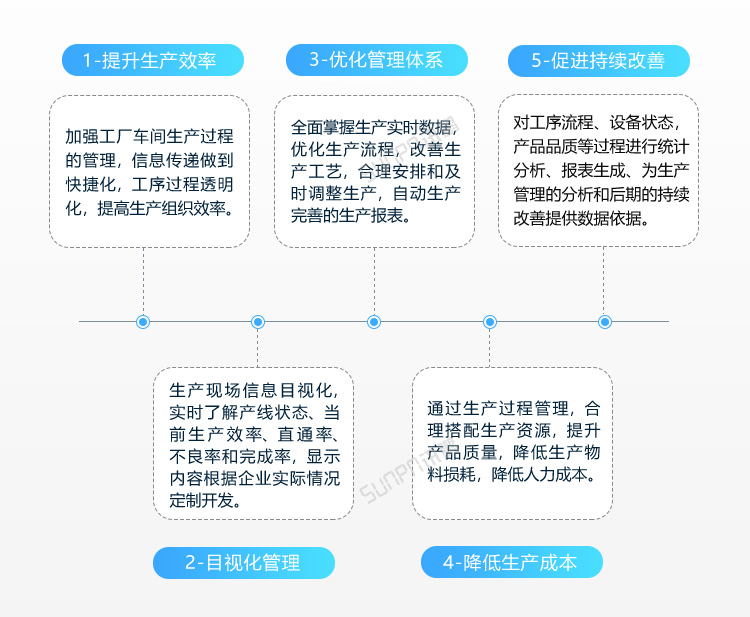

LED电子看板看板优势介绍

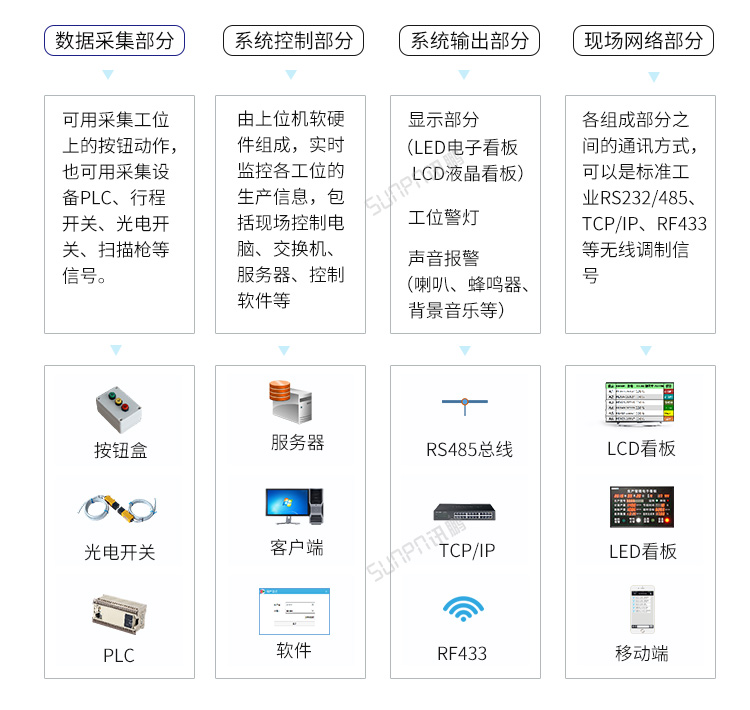

LED电子看板-系统组成

LED电子看板-系统架构

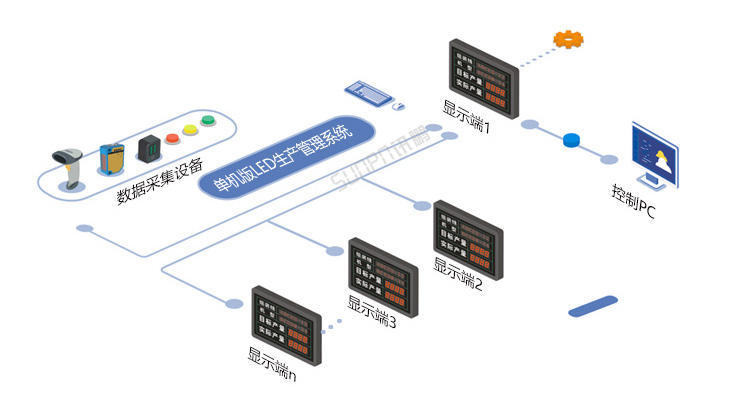

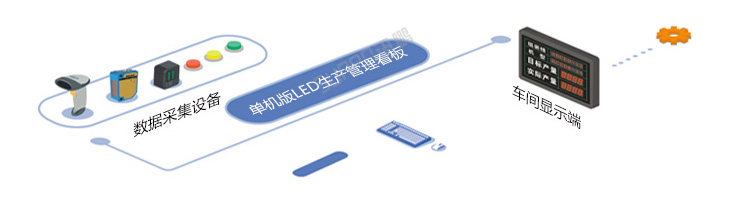

01、单机版LED生产管理看板

       单机版LED生产管理看板是最简单的一种生产管理工具，它只由工位触发硬件（计数按钮盒、光电开关、PLC等）、显示看板（点阵看板、数码管看板）组成。只作为单条产线数据采集的目视化管理。

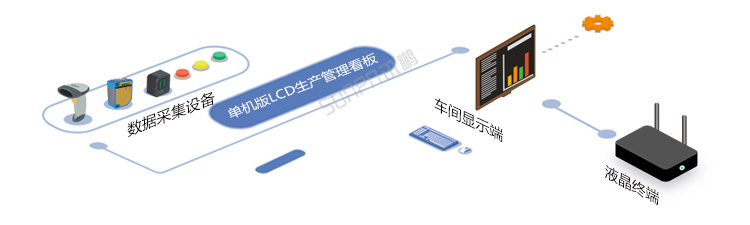

02、单机版LCD生产管理看板

       单机版LCD生产管理看板由工位触发硬件（计数按钮盒、光电开关、PLC等）和显示端组成，显示端又由液晶电视机、液晶终端与内置的单机版软件组成，软件在液晶终端中可完成基本的数据保存与报表导出。

03、单机版LED生产管理软件系统

       单机版LED生产管理软件系统是把车间所有看板通过RS485总线链接在一起，通过一台电脑安装软件，统一管理所有看板，包括导入生产计划和参数设置，并实时记录生产数据和生成Excel日报表。工位触发设备可以是计数按钮盒、光电开关、PLC等。

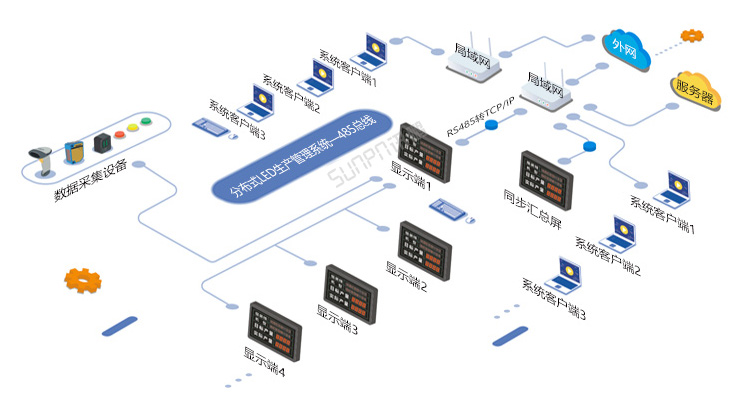

04、分布式LED生产管理软件系统---485总线

       分布式LED生产管理软件系统与单机版LED生产管理软件系统最大的区别在于，分布式LED生产管理软件系统可以在局域网中任一PC安装客户端软件，进行查看生产数据。并通过权限设置，指定哪些用户可以操作车间看板参数与导出报表。

05、分布式LED生产管理软件系统---TCP/IP(LAN)

       TCP/IP(LAN)组网方式在系统功能上与485总线组网方式一样， TCP/IP(LAN)组网方式的优点是不需要把所有产线的看板连在一起，只需把产线看板通过最近的交换机连接到局域网中即可，这样就可以把相隔很远的几个看板（不同楼层）连接在一个软件系统上，方便查看生产数据和生成同一个Excel报表。

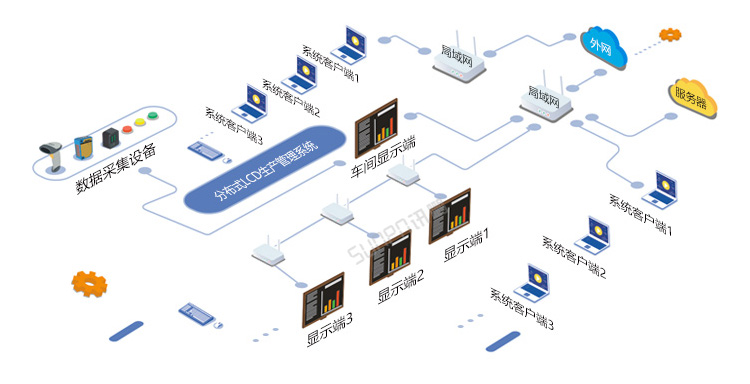

06、分布式LCD生产管理软件系统

       分布式LCD生产管理软件系统与分布式LED生产管理软件系统---TCP/IP(LAN)的功能与组网方式一致。以上所有架构的生产管理软件系统数据都可与企业其他数据库、接口或系统对接，实现系统间数据互通，统一管理。

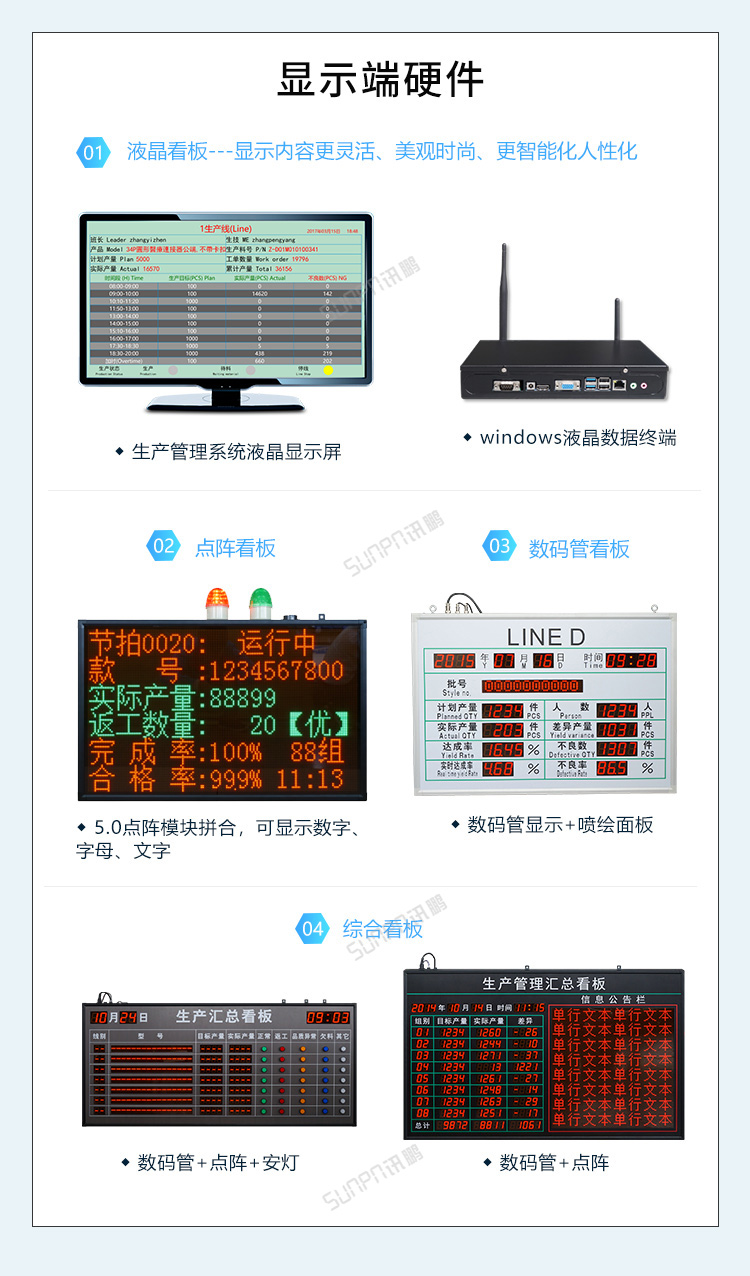

LED电子看板-显示硬件

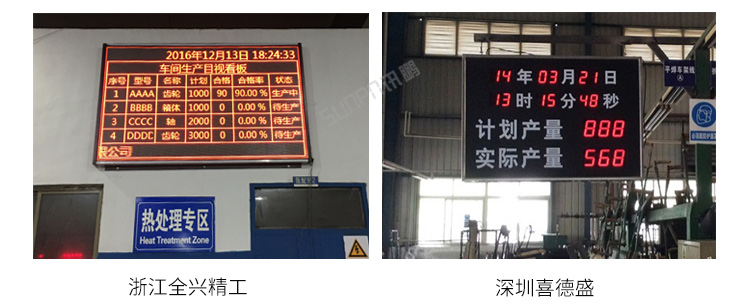

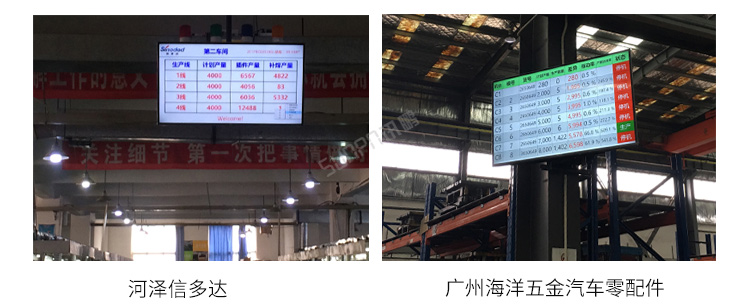

LED电子看板-现场案例
