无线安灯系统是一种精益管理工具。在企业导入精益生产，不但要导入工具，更重要的管理系统和领导理念的导入，才能获得良好持续的效果。系统作为一种生产现场可视化管理工具，可通过电子看板轻易实现车间的目视化管理，方便相关管理人员通过电子看板上显示的信息及时作出响应：

1.物料配送安灯呼叫电子看板：在库房发料区、配送准备区大屏幕呈现呼叫时间、生产线、呼叫的物料、配送需求量、要求送达时间、当前已过时间等信息，实时指导物料配送准备。

2.设备维修安灯报警电子看板：在设备技术员办公区大屏幕呈现呼叫时间、生产线、设备代码、设备名称、是否已停机、呼叫的维修技术组、已过时间、当前状态等信息，指导快速定位维修技术资源。

3.需求安灯呼叫电子看板：在办公区大屏幕呈现呼叫时间、生产线、呼叫的支持人员、已过时间、当前状态等信息，快速查看生产线状况。

       目视化管理是制造业生产、管理现场使用最多也最有效的一种模式，现代制造业一般使用电子看板，汇集和显示所有工位的状态信息、生产及管理信息，实现生产制造过程的拉动生产、电子化工艺、知识管理。电子看板显示内容和图表格式，可以根据制造企业具体需求定制。将采集到的数据发送到生产管理平台。该系统具有通用数据库接口，应用层可以和企业ERP系统接口，数据层可以和企业MES系统接口，完成生产管理过程的信息化融合。

       引进Andon系统的目标为实时监控生产过程中岗位工作状态，实现生产过程中出现问题时，能及时通过Andon系统进行报警提醒并显示，使相关责任人第一时间了解生产中的异常情况。 同时，实时记录安灯各终端的状态，发生时间，并将数据传送到服务器系统。Andon系统能够收集生产线上有关设备和质量管理等与生产有关的信息，加以处理后，控制分布于车间各处的灯光和声音报警系统。从而实现生产信息的透明化。

无线安灯系统在异常发生时的操作流程（以设备异常为例）

1.当产线发生设备异常，由产线员工在产线按下设备异常键，按下后自动开始记录时间，系统自动呼叫设备部人员；

2.设备部人员以短信方式接收信息后到现场处理完再次按下设备异常健，设备异常解除；

3.从产线人员按下设备异常健后，电脑服务器自动记录是那个工位，那个产线按下的，自动记录时间；

4.当异常信息发送给设备维修工程师后，限定时间未解决，可设置自动上报上一层领导现场支持；

5.系统自动记录异常发生的时间、频次、位置等信息；

说明：其他异常（如物料缺料异常、品质异常、生产安全异常等）流程同以上设备异常操作流程相似。

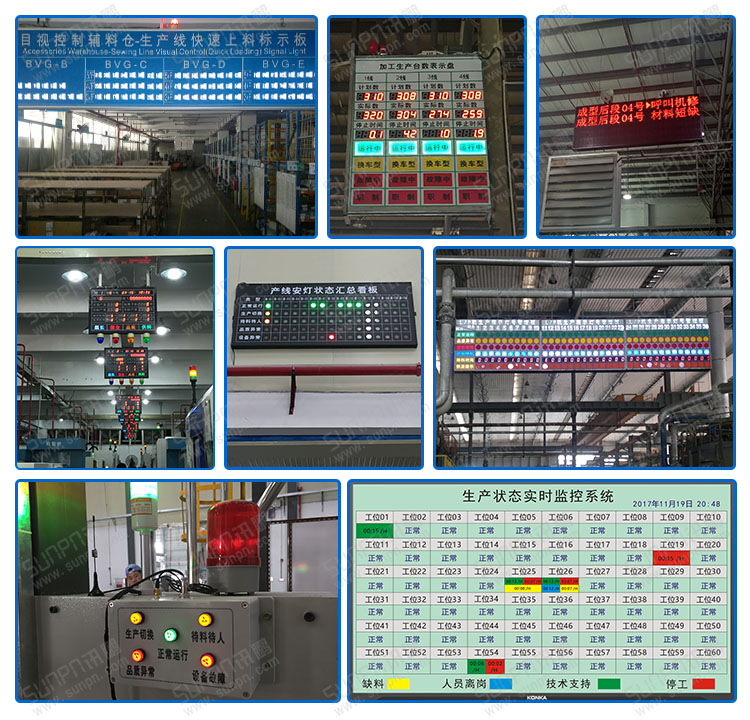

无线安灯呼叫系统应用案例详情参考

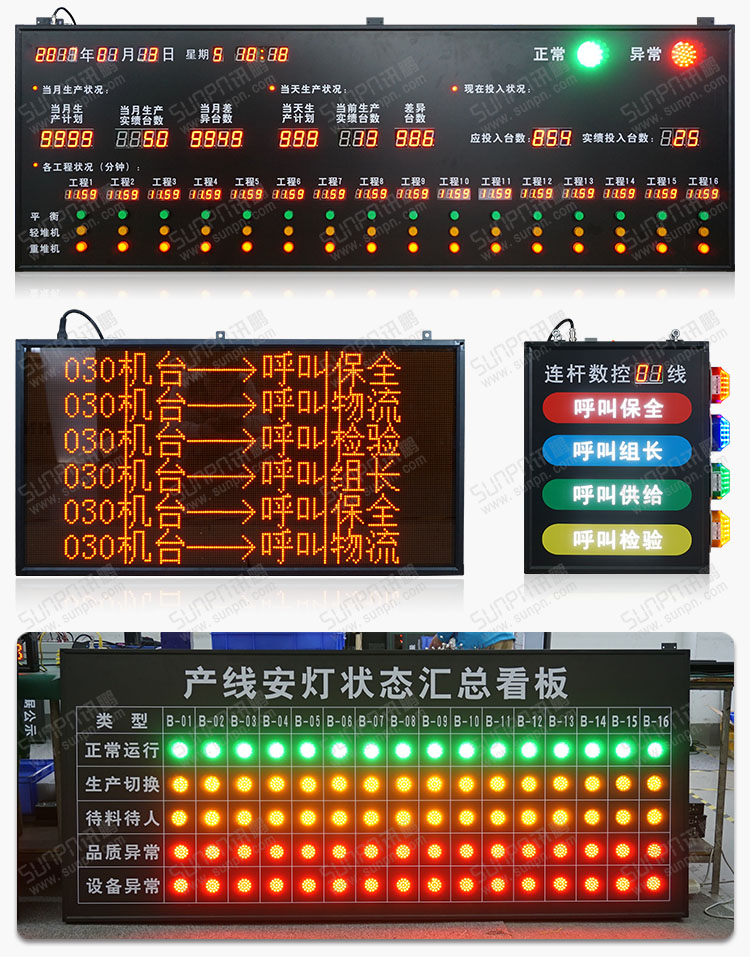

无线安灯呼叫系统显示端

无线安灯系统系统功能说明

1、时间：自动运行，同步服务时间。

2、工位名称：软件后台能设置编辑，如：1号按钮盒 对应 工位01、软件支持后期工位扩展。

3、状态显示：缺料（黄色）、人员离岗（蓝色）、技术支持（绿色）、停工（红色）。

4、工位按钮盒，按下那个按钮、显示屏上亮对应的颜色的灯。（1个工位同时出现多个状态，轮流切换显示）重复按下按钮进行复位。

5、状态：如：工位01需要技术支持，按下“技术支持”按钮、柱形警灯绿颜色亮起（不是配套，或不刷卡按按钮没有反应）、“信号转换器“接收到报警信号、通过局域网把数据传输”软件“仓库与车间的大显示屏上，工位01（亮绿色灯）并开始计时，单位/分钟（同时出现多个状态，一块显示）技术现场解决问题后，并按下“技术支持”状态进行复位。（本次报警信息，会储存到系统里、记录报警工位、报警时间、解决时间、解决问题耗时时间）

6、软件说明：

（1）显示端软件，汇总显示工位报警状态，（支持后期工位增加拓展）目前是仓库、车间用，后期可以拓展添加终端。

（2）控制端软件,   添加终端/无线报警按钮盒数量，编辑工位的名称，查询报警数据，报警数据可EXCEL方式导出表格。

（3）看板数据保存（SQL SERVER）

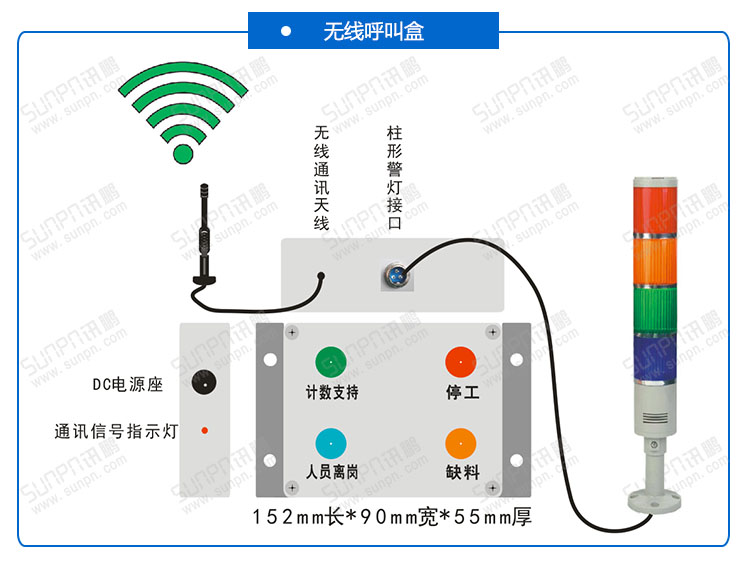

工业无线呼叫盒参数

产品尺寸：152*90*55mm

产品材质：塑料盒

供电方式：外置电源、220V，50hz

显示材质：带灯按钮，4色柱形警灯

通讯方式：433mmRF信号

通讯距离：100米

无线按钮盒通讯协议

1、通讯参数

a.波特率：默认9600 bps;

b.数据位：8 bit;

c.起始位：1 bit;

d.停止位：1 bit;

e.无奇偶校验位；

2、通讯协议

注：●均是十六进制收发

●校验码=起始码与校验码之间所有数据之和（不含起始码与校验码）;取低字节

3、数据指令格式如下：

     按钮盒发送数据指令：

     看板返回指令：

补充说明：

键值分别表示无线按钮盒按键

1=技术支持

2=停工

3=缺料

4=人员离岗

状态值

表示当前按键的状态

0=关闭状态

1=打开状态

4、串口读写按钮盒看板地址指令格式如下：

     写按钮盒看板地址发送指令：3A FF FF 7A 02 01 01 7C 0A

     按钮盒返回指令：

读按钮盒看板地址发送指令：3A FF FF 5A 58 0A

按钮盒返回指令：

注：

●用指令写按钮盒地址和看板地址指令，为了安全起见只能在上电自检后60秒内修改有效

●如果使用了串口发送的指令作为按钮盒的地址，又想改回采用拔码开关作为按钮盒地址请用写地址指令写看板地址和按钮盒地址都为0x00。（默认是采用拔码开关作为按钮盒地址和看板地址）

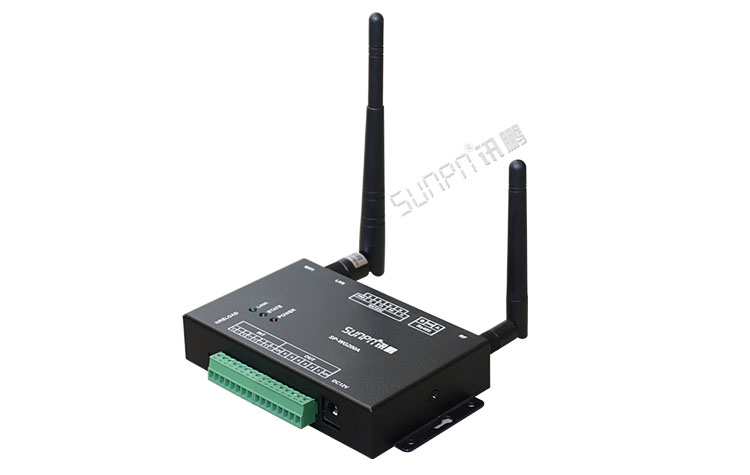

信号转换器参数

硬件参数:

电源电压 DC12V

工作电流 平均电流100mA@12V，峰值电流200mA@12V

通信接口 网口/WIFI/RS232/RS485/RF433接口

串口参数 RS232/RS485/RF433(默认9600bps,8,1,None)

以太网        10Mbps/100Mbps

输入接口 4路光电隔离输入 (DC信号5~24V)

输出接口 6路OD门输出 (VDS <60V,ID<4A)

天线接口 WIFI:SMA接口; RF:SMA接口

工作温度 -30~65℃

相对湿度 10%~90%无冷凝

外形尺寸 133mm×92mm×24.5mm

WIFI参数:

标准认证 FCC/CE/ROHS

无线标准 802.11 b/g/n

频率范围 2.412GHz-2.484GHz

发射功率

       802.11b: +19dBm(Max.@11Mbps)

                802.11g: +18dBm(Max.@54Mbps)

                802.11n: +17dBm(Max.@HT20,MCS7)

                         +17dBm(Max.@HT40,MCS7)

                用户可以配置功率

收灵敏度 802.11b: -89dBm（@11Mbps）

                802.11g: -81dBm（@54Mbps）

                802.11n: -73dBm（@HT20,MCS7）

                         -71dBm（@HT40,MCS7）

RF参数:

工作频率 431.5M-435M（另有427.5-431M和435.5-439M版本）

调制方式 GFSK

频道间隔 500KHZ

信道数        8信道

发射功率 最大20dBm

接收灵敏度 -116dBm

传输距离 传输距离大于200米（具体视环境而定）

软件参数:

无线网络类型 AP/STA 模式

安全机制 WEP/WPA-PSK/WPA2-PSK

加密类型 WEP64/WEP128/TKIP/AES

工作模式 数据透传+网关协议

网络协议 TCP/UDP/ARP/ICMP/DHCP/DNS/HTTP

TCP连接数 32

用户配置 WEB服务器配置

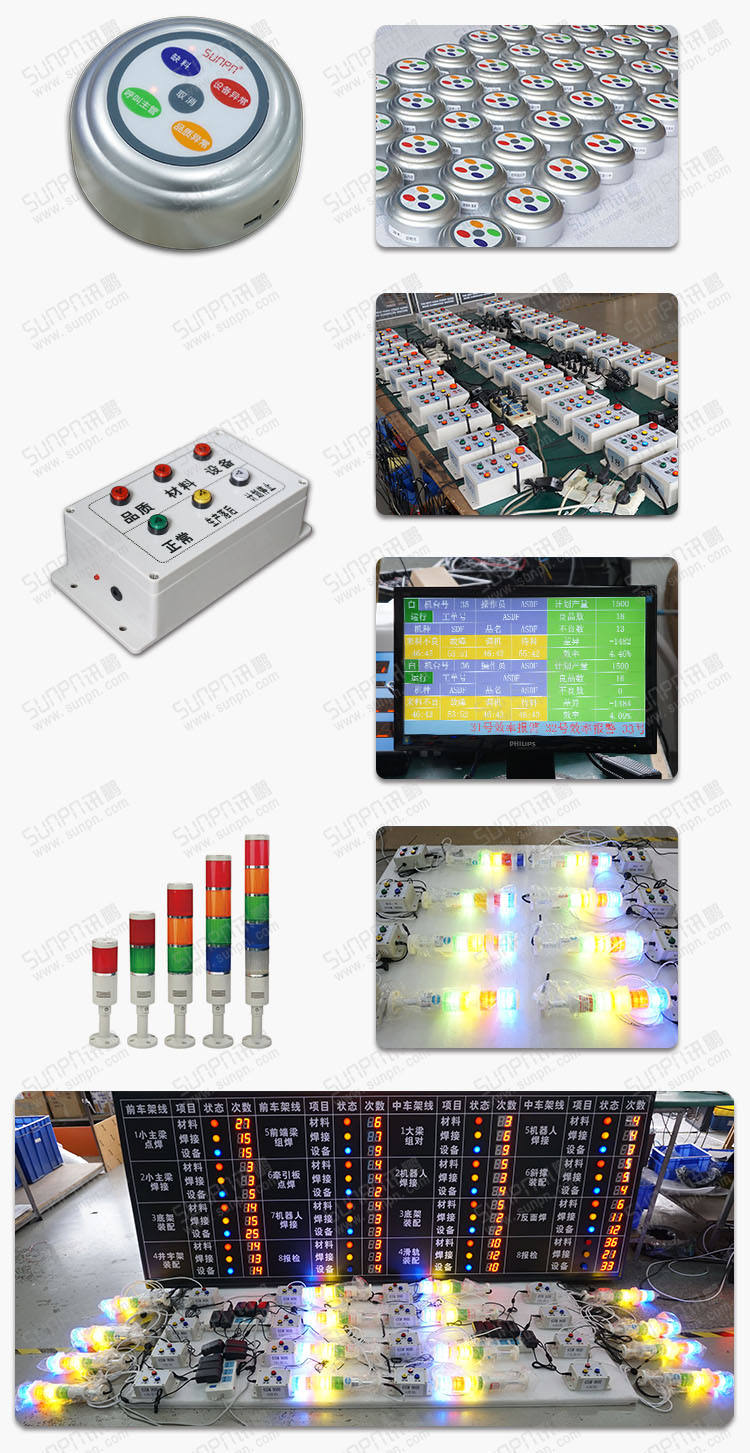

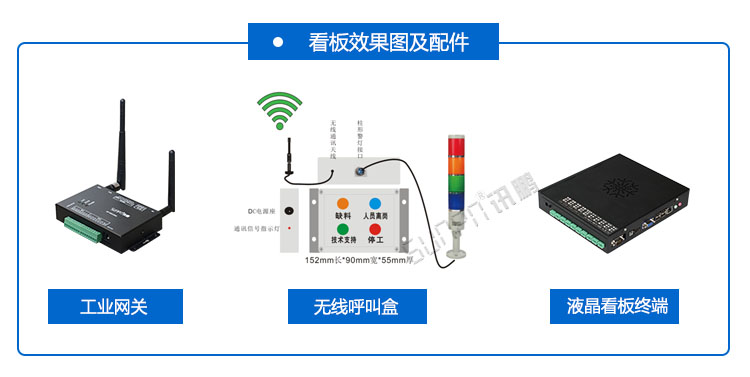

定制安灯呼叫系统配件选择

安灯呼叫系统设计参考

       Andon(安灯)呼叫系统，作为精益制造执行中的一个核心工具，是加强工厂车间生产过程的管理，相关信息做到目视化，信息传递做到快捷化，工序过程透明化，提高生产组织效率的一种手段。目前已广泛应用于精益制造生产线中。

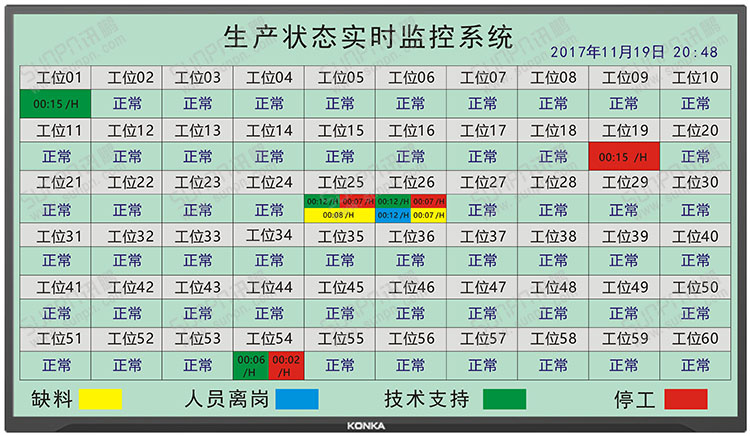

无线安灯系统软件界面参考
