随着信息技术的不断发展，城市信息化应用水平不断提升，智慧城市建设应运而生。建设智慧城市在实现城市可持续发展、引领信息技术应用、提升城市综合竞争力等方面具有重要意义。

       目前，我国正处于城镇化加速发展的时期，随着人类社会的不断发展，未来城市将承载越来越多的人口。为解决城市发展难题，实现城市可持续发展，建设智慧城市已成为当今世界城市发展不可逆转的历史潮流。

       智慧城市是运用信息和通信技术手段感测、分析、整合城市运行核心系统的各项关键信息，从而对包括民生、环保、公共安全、城市服务、工商业活动在内的各种需求做出智能响应。其实质是利用先进的信息技术，实现城市智慧式管理和运行，进而为城市中的人创造更美好的生活，促进城市的和谐、可持续成长。智能公厕系统便是智慧城市的建设之一。

       智慧公厕系统利用现代智能控制、传感传导等技术，将公厕内空间平面图、厕位现状、实时温度、湿度、空气质量、公厕使用次数、水电用量及保洁情况等集中显示在公厕入口的显示器上，引导群众有序、高效如厕。

一、智慧公厕系统主要功能

1、人流量计数功能：智慧公厕系统在男、女厕入口处安装人流量计数器，实现对公厕累计使用人数、当日男女使用人数统计，实时传输至系统。

2、现场满意度评价系统：智慧公厕系统在公厕出口处设置满意度评价器，评价菜单与微信后台菜单一致。

3、无障碍厕位呼叫系统：满足厕位呼叫信号实时传输到管理间的功能。

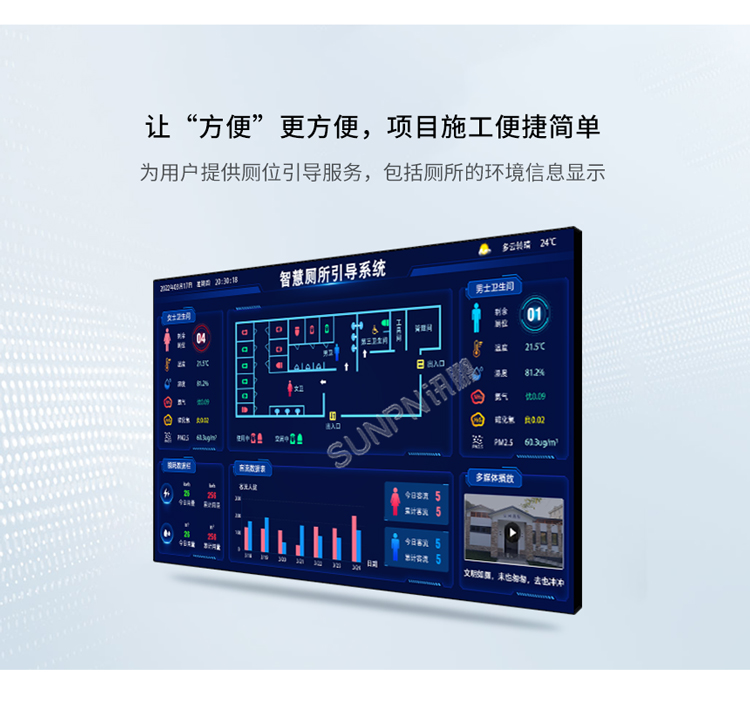

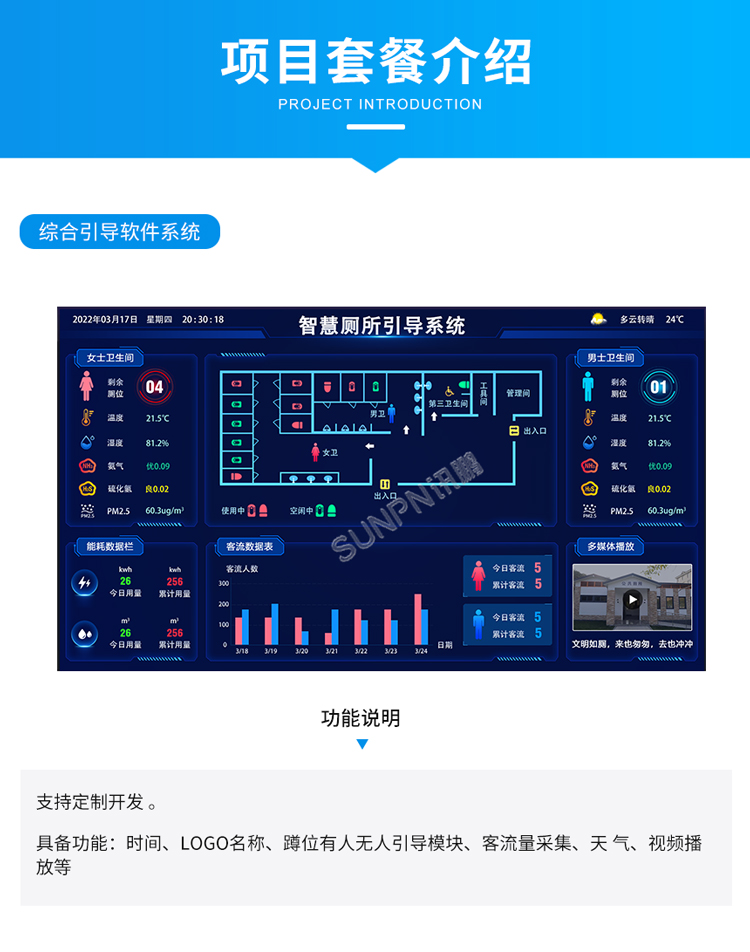

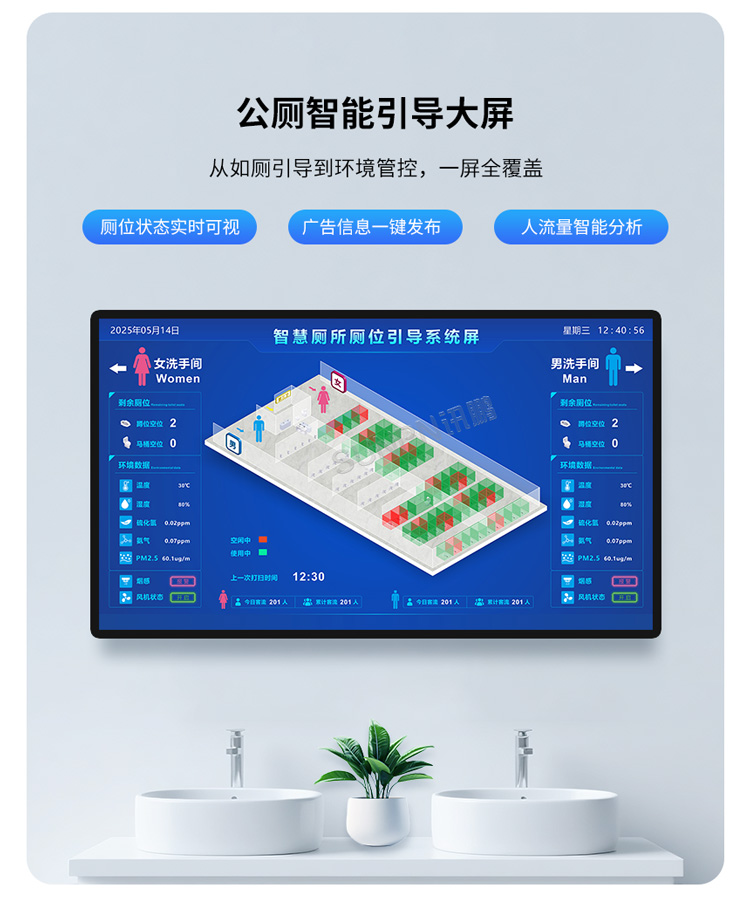

4、网络显示系统：智慧公厕系统在厕所入口处设置显示屏，显示厕内布局、功能、厕位使用情况、人流量计数情况；提供天气、旅游资讯服务；播放城管宣传片。

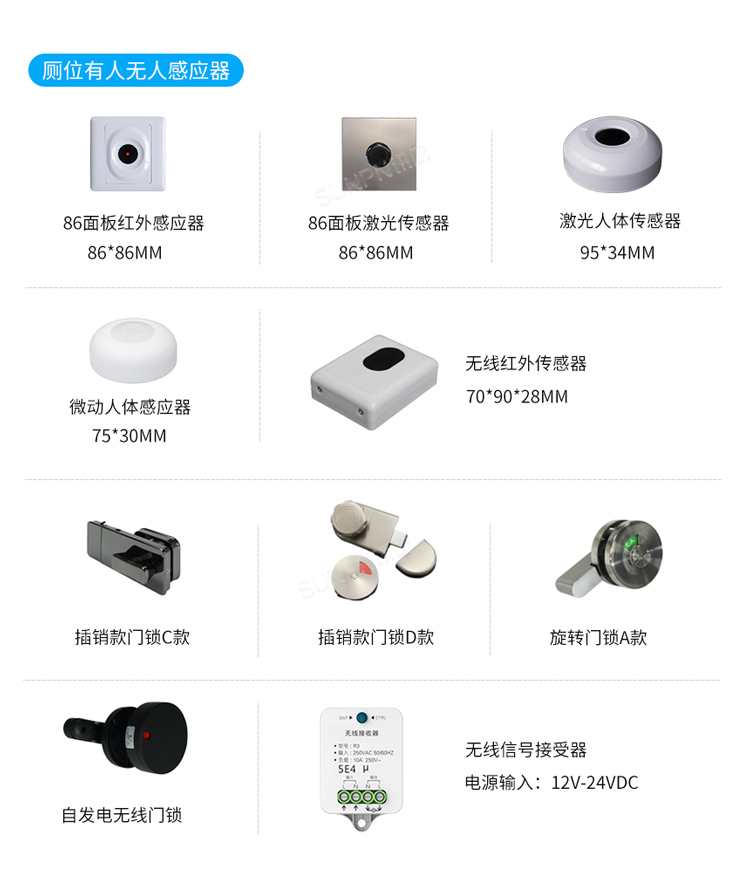

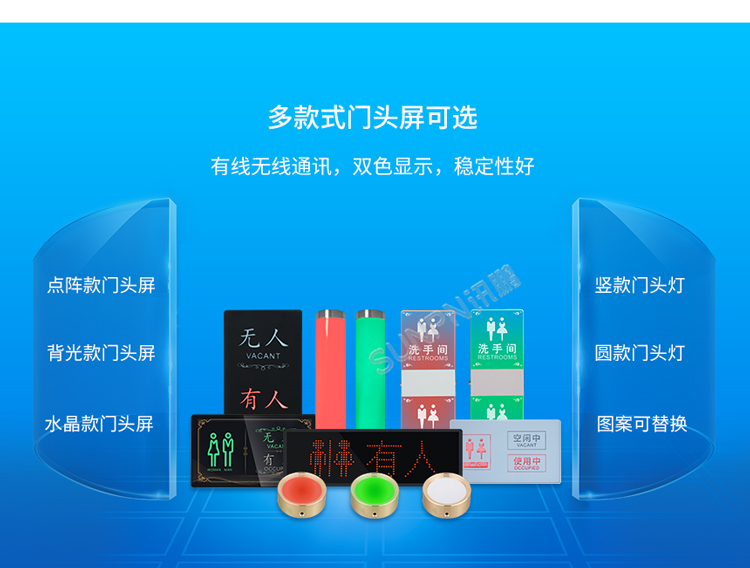

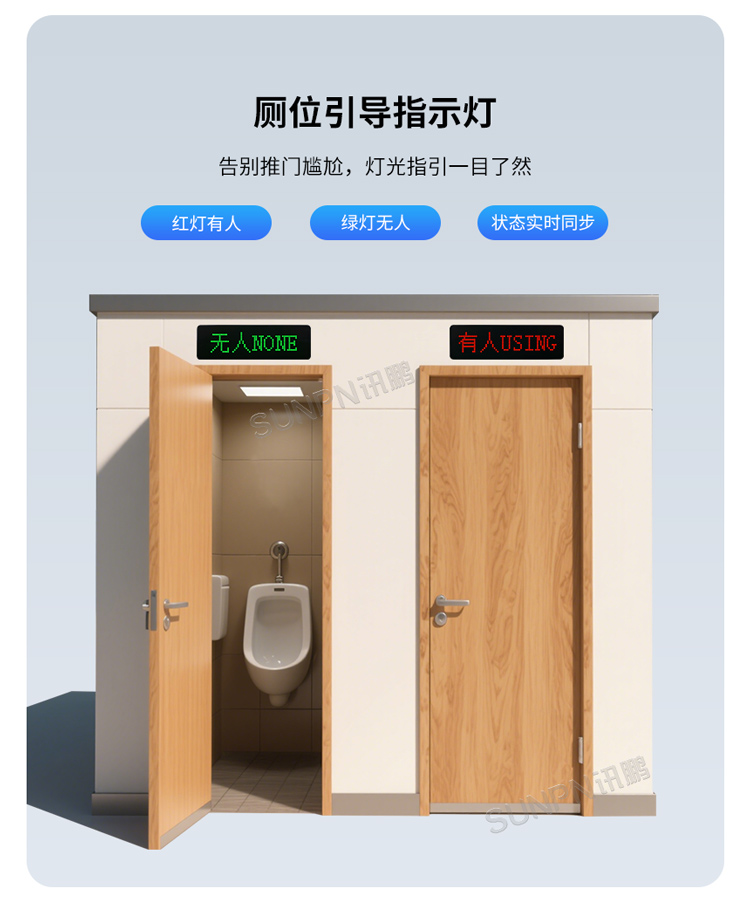

5、厕位使用情况感应系统：各厕位安装门锁传感器。在厕位门侧方用灯光表示有人、无人状态（蓝色表示无人、红色表示有人），或在厕位门上LED滚动显示“有人”/“无人”中英文对照使用状态指示。

二、智慧公厕系统选配功能

厕位占用时间统计、超时报警系统、厕内应急呼叫系统、室内温度、气味指标传输、水、点能耗使用数据上传及分析、背景音乐、公共区域的监控摄像。

三、智能公厕系统功能简介

1、总供电箱插电220V, 转直流电12V二芯线给蹲位显示屏。

2、LED大显示屏需要单独供电220V。

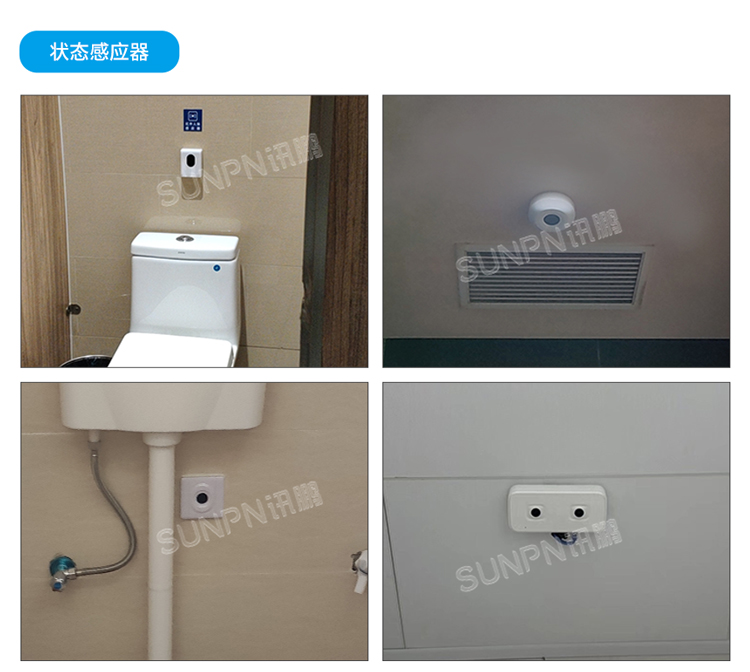

3、每个蹲位内墙蹲坑位置放1个光电开关感应是否有人、外侧放1个显示屏，有人亮红色显示有人，无人亮绿色，显示无人。光电开关三芯线、 拉线连接到蹲位显示屏上。

4、蹲位显示屏通过有人无人状态通过无线信号（有效距离200米）发送给LED大屏。

四、智慧公厕系统显示屏材质简述：

  1、外框材质：铝合金看板专用铝型材（70mm）

  2、面板材质：有机玻璃与喷绘写真

  3、显示材质：P3.75双色单元板。

  4、副件材质：红外感应器、遥控器、总控制箱、蹲位显示屏。

五、智慧公厕系统硬件产品参数：

  1、电源供电：AC220V/50Hz

  2、工作环境：温度 -10℃～40℃  相对湿度＜85%

  3、产品功耗：整屏＜40W

  4、产品寿命：平均使用寿命≥10W小时，MTBF≥20000小时

  5、无线距离：红外遥控≤50M

  6、数据保存：断电数据保存长达7天

  7、外框尺寸：805mm*575mm*70mm单面显示。蹲位显示屏：84mm*312mm*35mm。总供电箱：240mm*175mm*70mm

  8、安装方式：采用挂墙方式安装。

  9、出线方式：LED大屏：出线方式在屏体左上角，电源插头为三角国标。蹲位显示屏：背后出线，留有2芯线3米电源线带航空接头，3芯信号线接光电开关3米。

六、智慧公厕系统功能设置：

  1、公厕名称、男女、标语：固定显示，u盘改字（用软件设置好内容，在电脑上把数据导入U盘，在插到显示屏上，显示屏读取数据自动显示）。

  2、蹲位屏：使用中亮红色；显示有人，未使用亮绿色，显示无人（光电开关感应蹲位是否有人，能设置感应亮灯延迟时间，防止开门误触）。

  3、日期与时间：自动运行，遥控器校正时间。

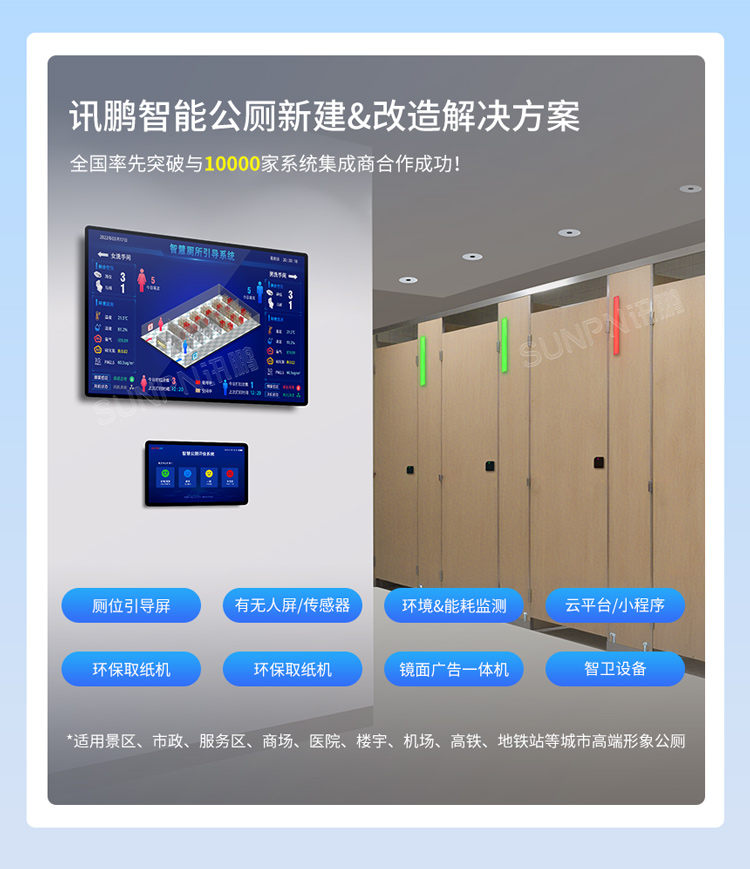

智慧公厕解决方案

讯鹏科技智慧公厕解决方案是基于物联网边缘智慧的解决方案。包括感知层，边缘智能层，平台层，应用展示层。

1、感知层：各种传感器,变送器联动执行器，负责模拟量，数字量及开关信号的采集。以有线或者无线的方式跟上层边缘智能层通讯。

2、边缘智能层：负责本地数据采集，智能控制及现场智慧化分析处理的重要网关设备。从感知层收集信号，解码解密解析数据，识别信息，横向关联，达到对数据和事件的认知，并进行逻辑判断，执行平台层发下来的策略。同时对数据进行编码，加密，以消息队列的方式发布消息给平台层。同时从平台层订阅消息，业务数据信息并执行相关更新，联动控制，指示等动作。

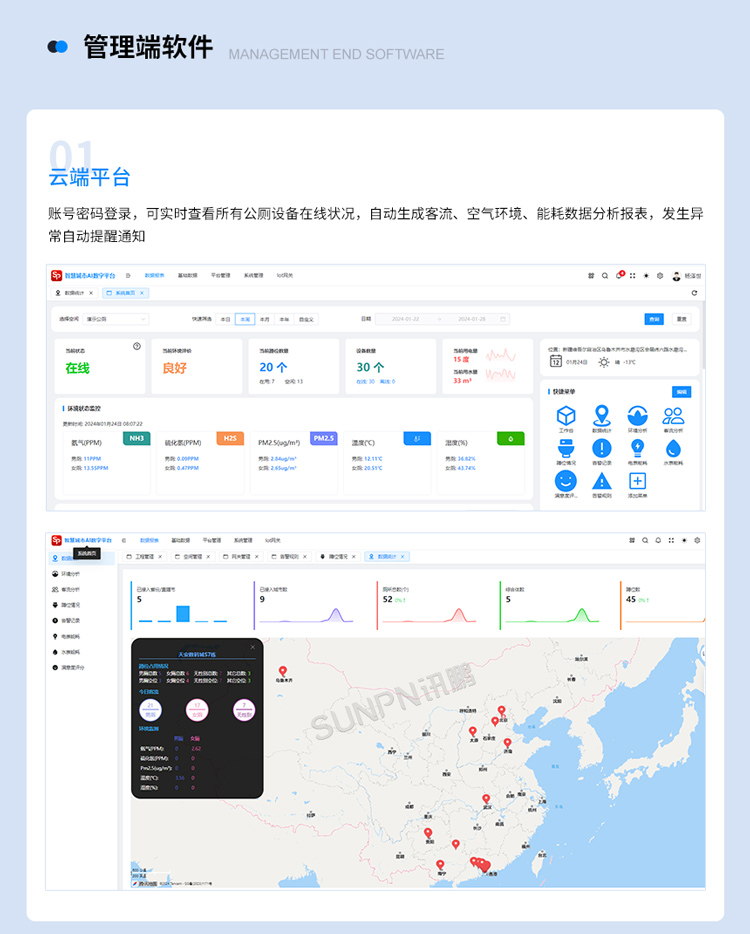

3、平台层：讯鹏科技智慧洗手间管理平台，负责统一监测、管理及分析感知层和边缘智能层获取的整个物联网系统的有价值的，经过边缘智能层“感知、认知”后的事件数据。负责评估，调度。 智能联动策略的管理下发，执行监督。

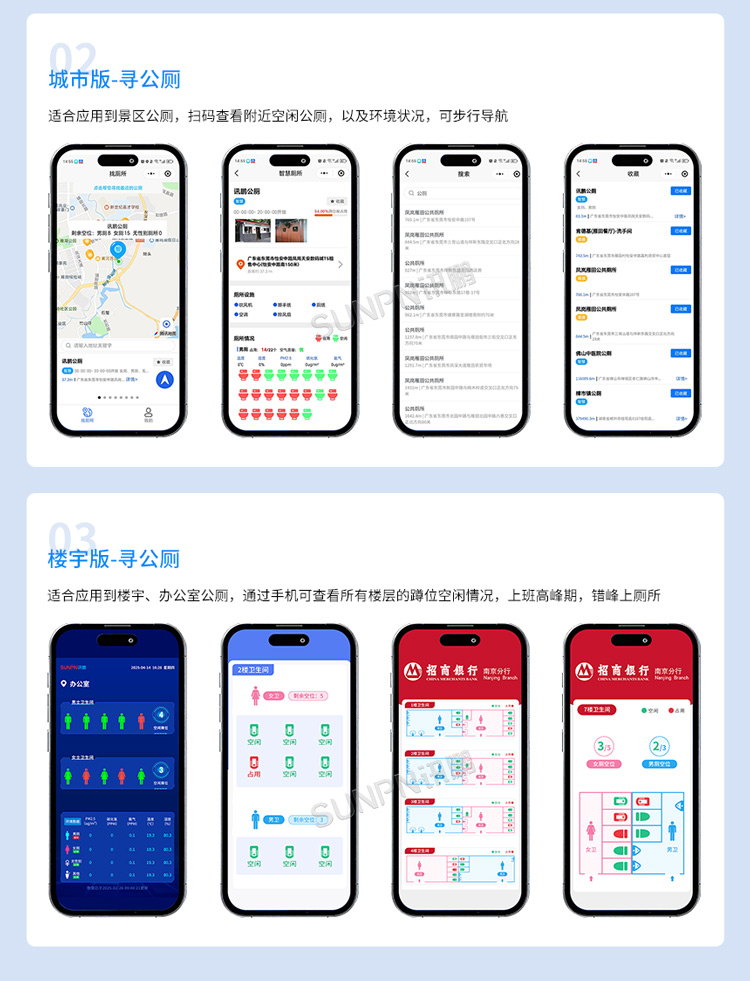

4、应用展示层: 是指移动设备、台式电脑及展示终端大屏等表现层。可以全局视角及时获取系统内设备实时运行数据及故障报警信息等。通过各种级别的数据可视化技术和方案，向不同服务对象提供更加有意义，有认知的智慧服务。

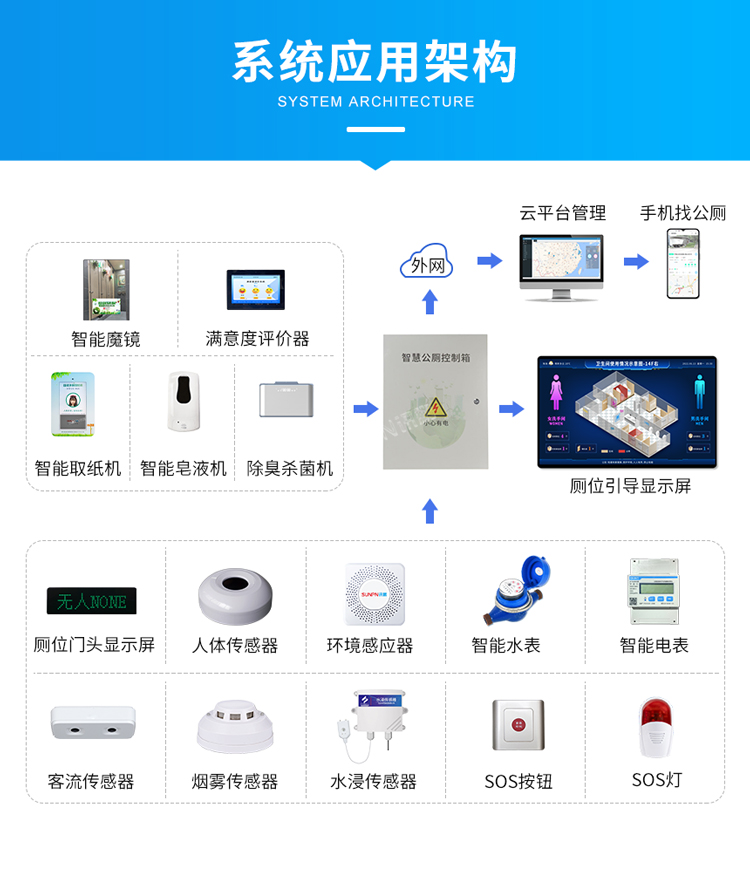

网络智慧厕所引导系统架构图

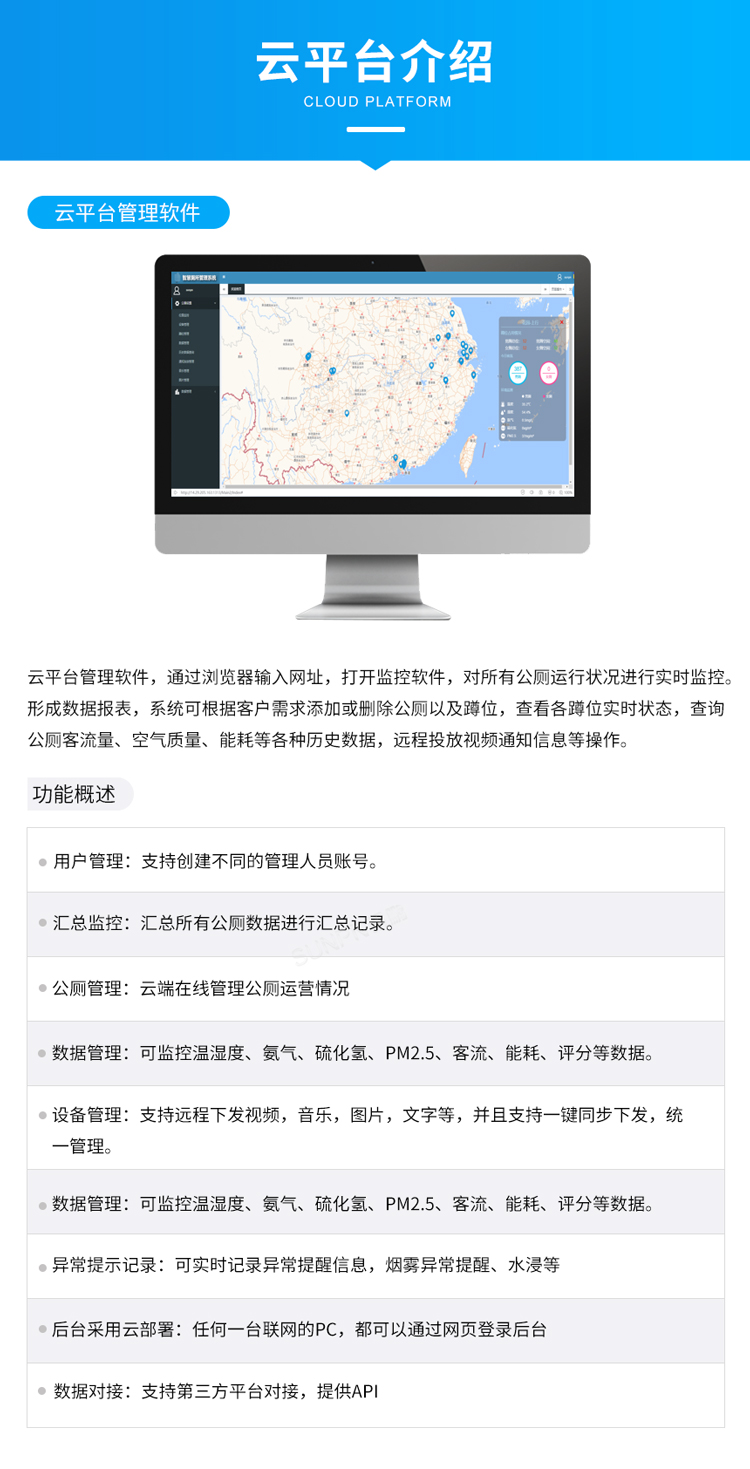

    向阿里云或百度云平台租一个域名服务器，开发一套软件安装到租用的云端服务器里，LED屏通过连接本地路由访问外网云端服务器与软件通讯对接（把数据进行汇总）。管理中心的PC电脑通过浏览器打开域名地址登陆访问，监控各地区厕所使用状况。

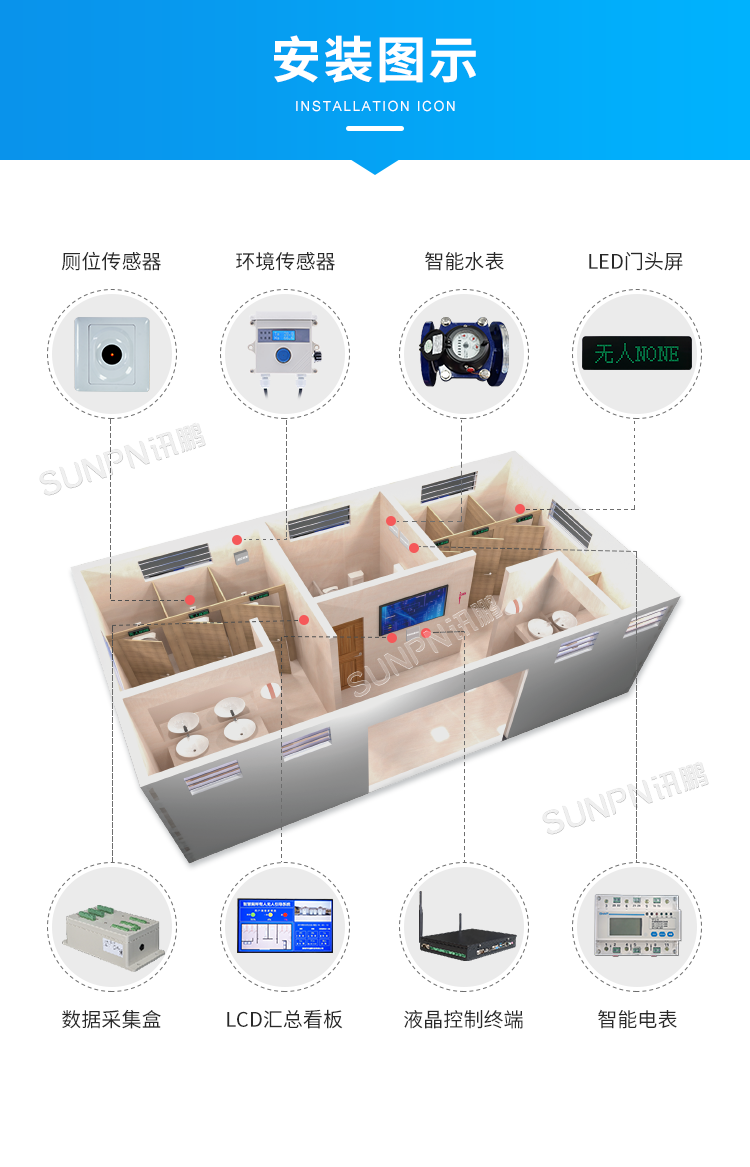

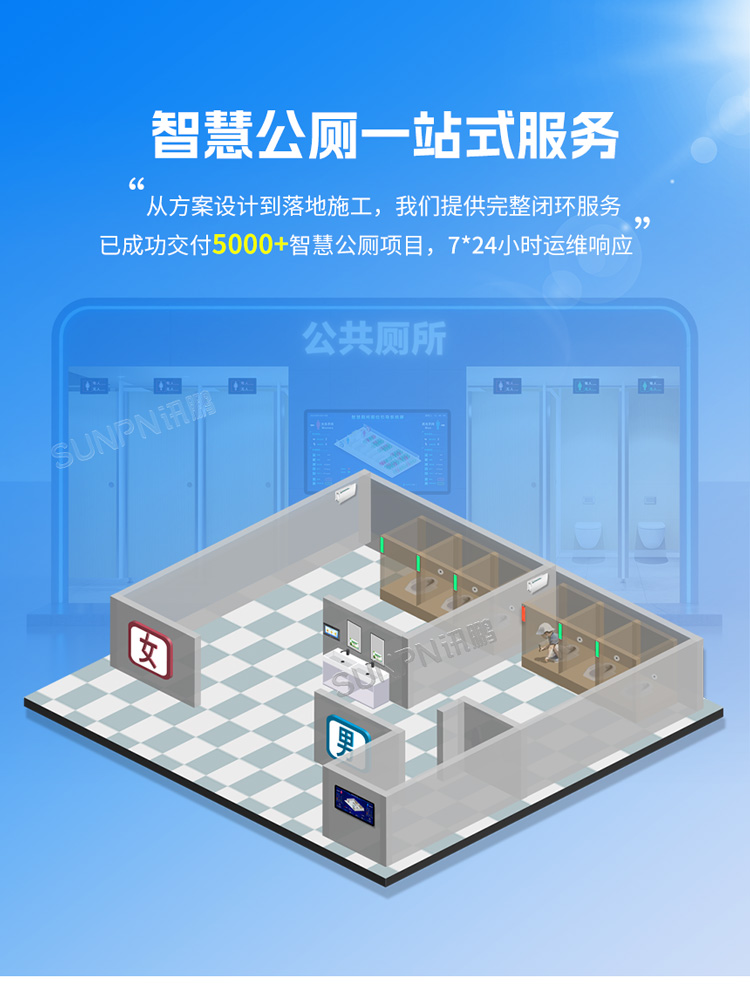

智慧厕所系统-安装图示

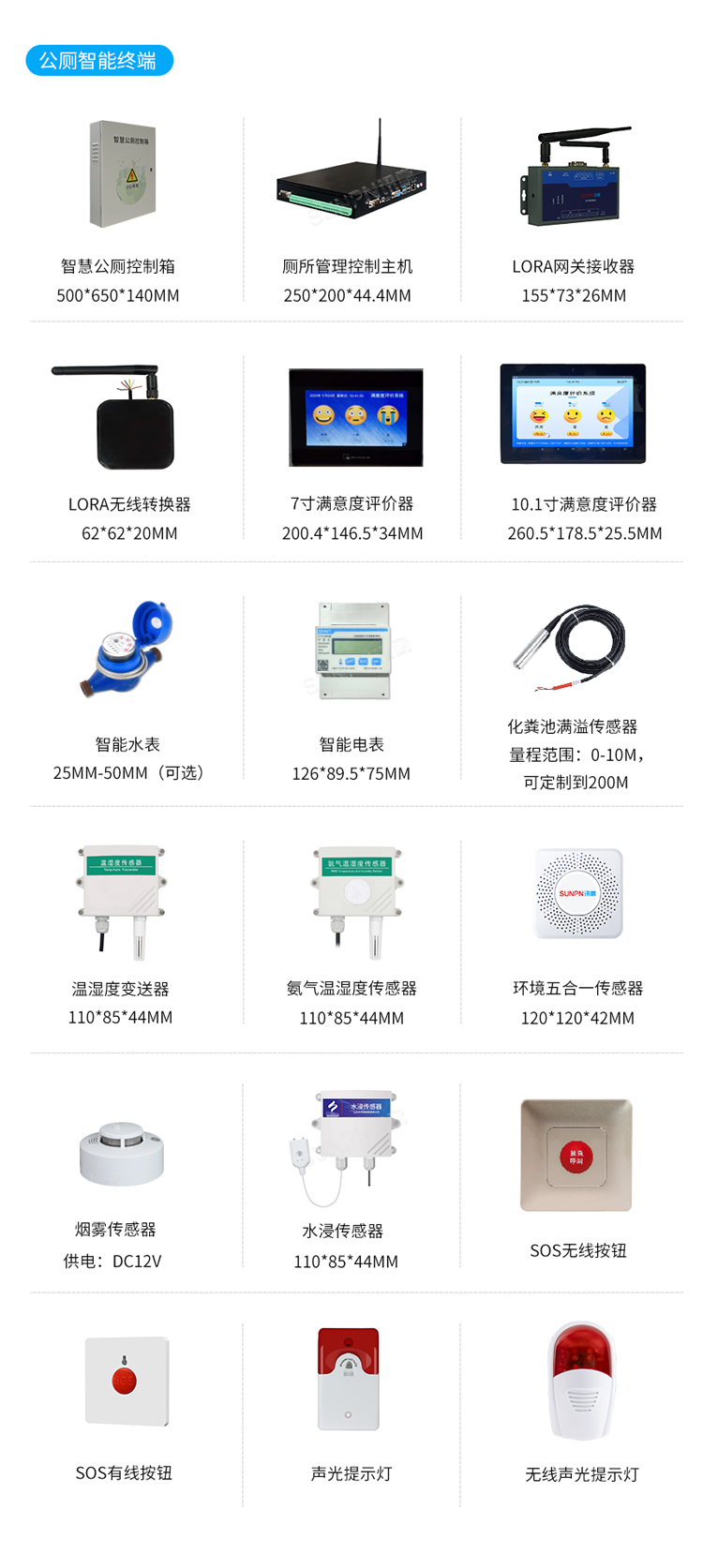

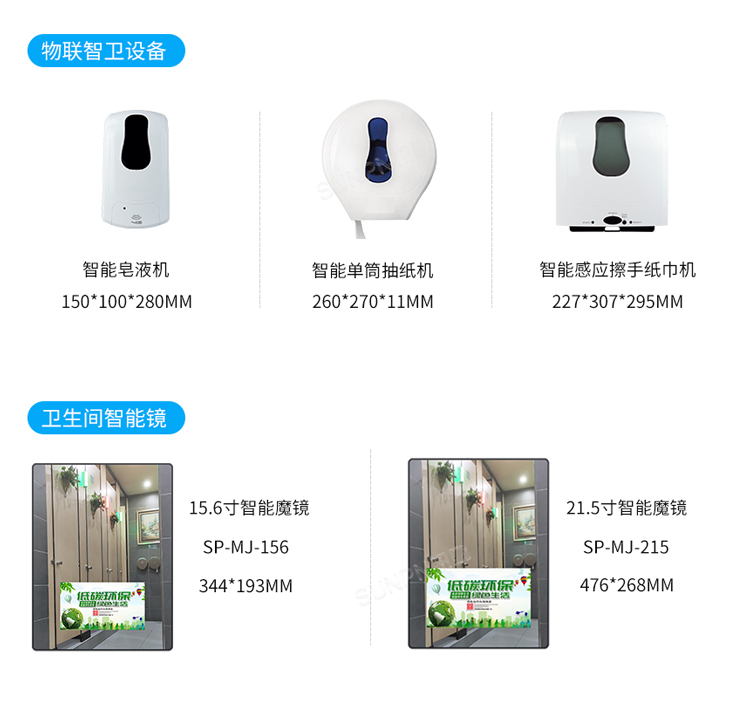

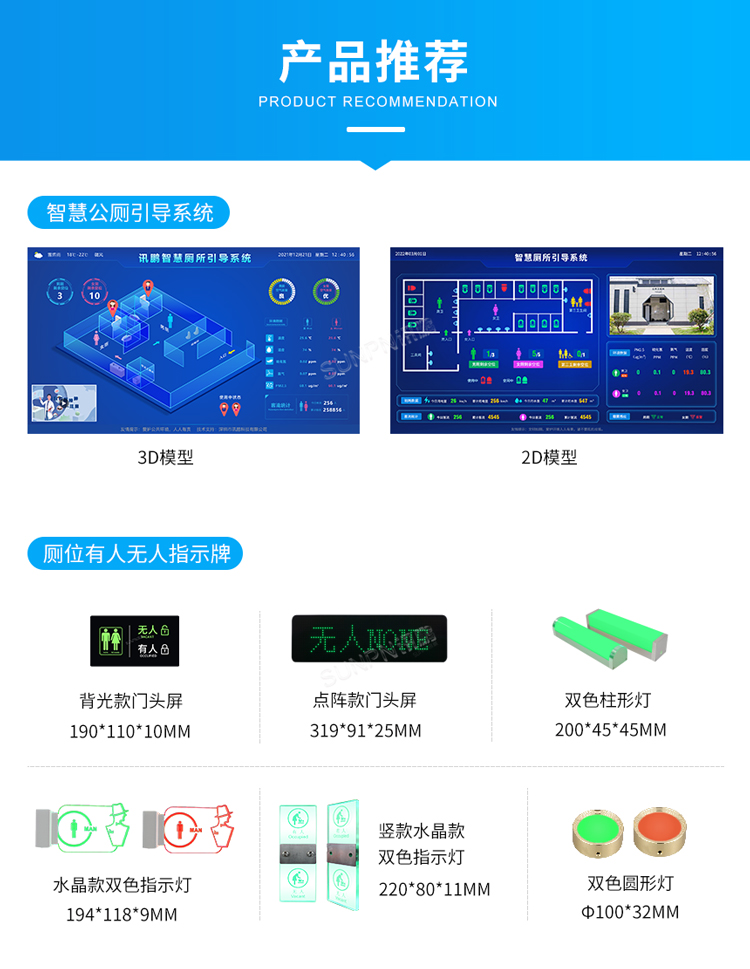

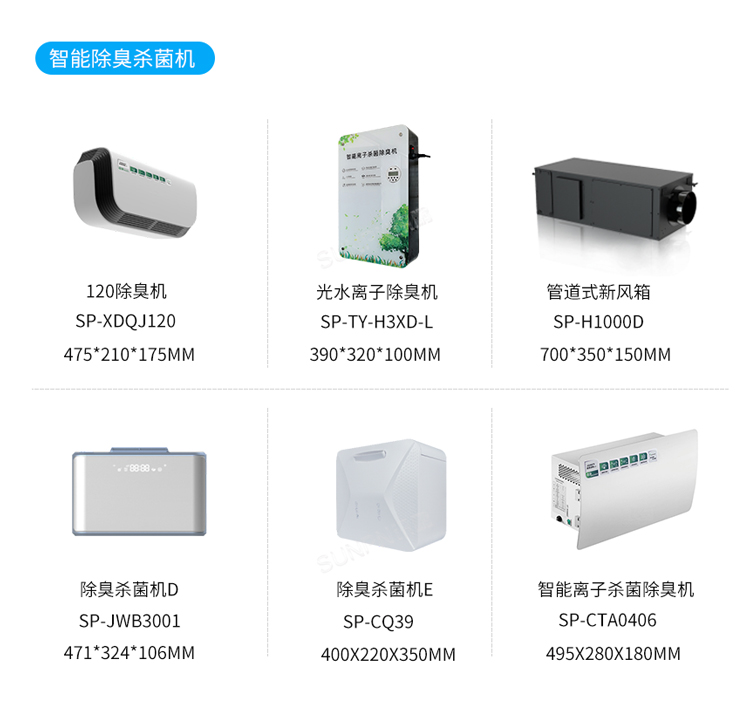

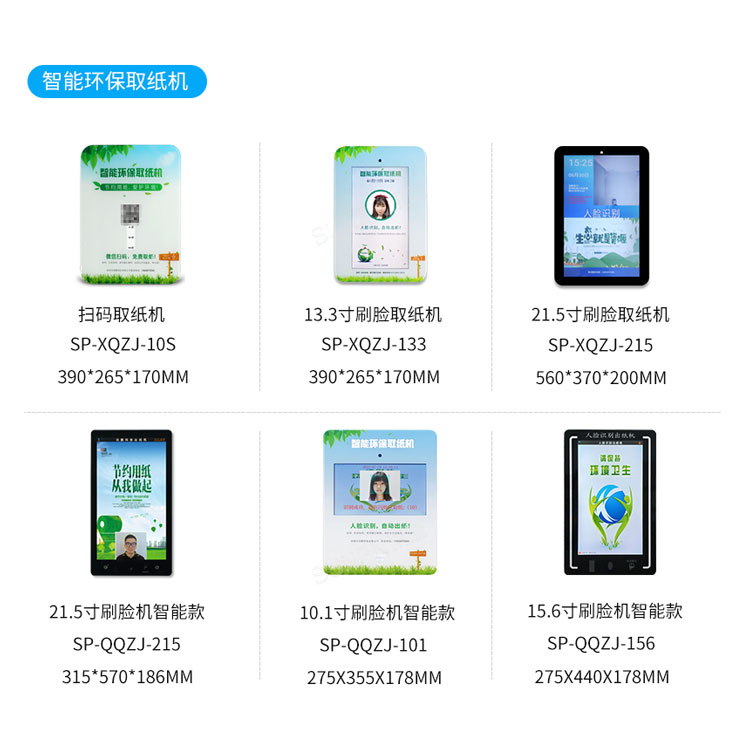

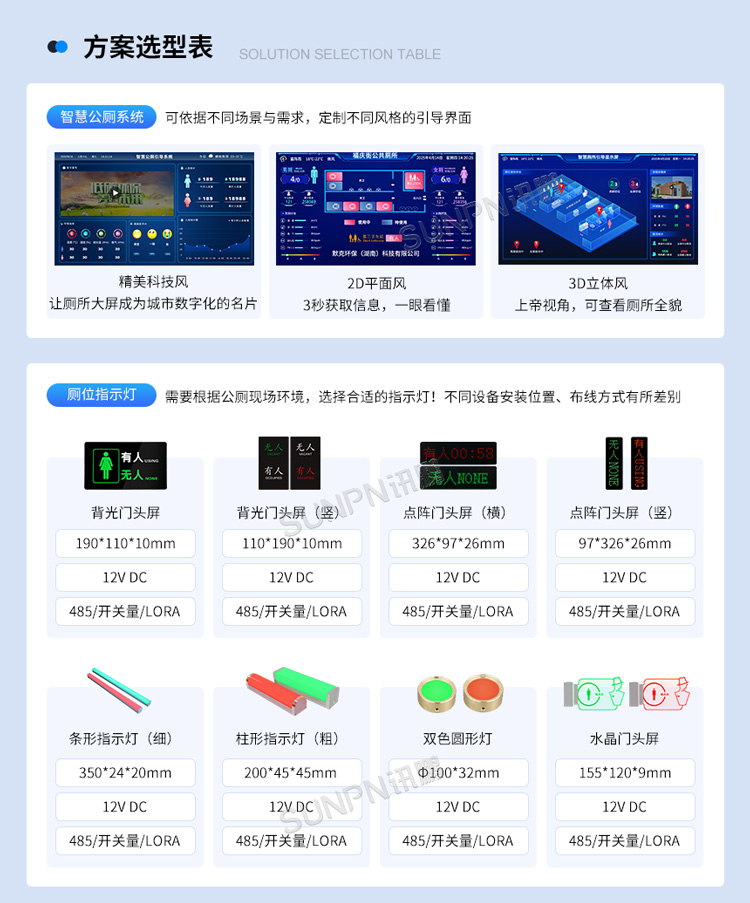

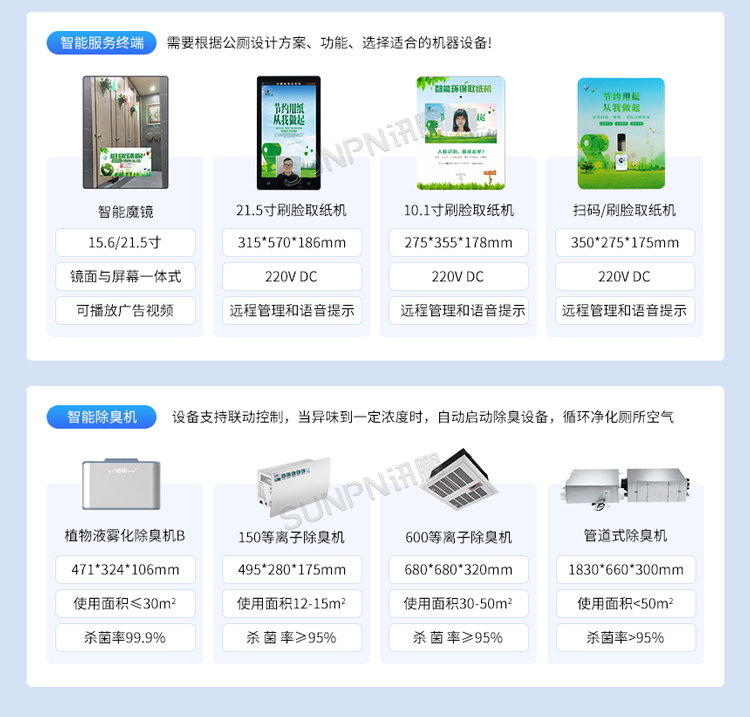

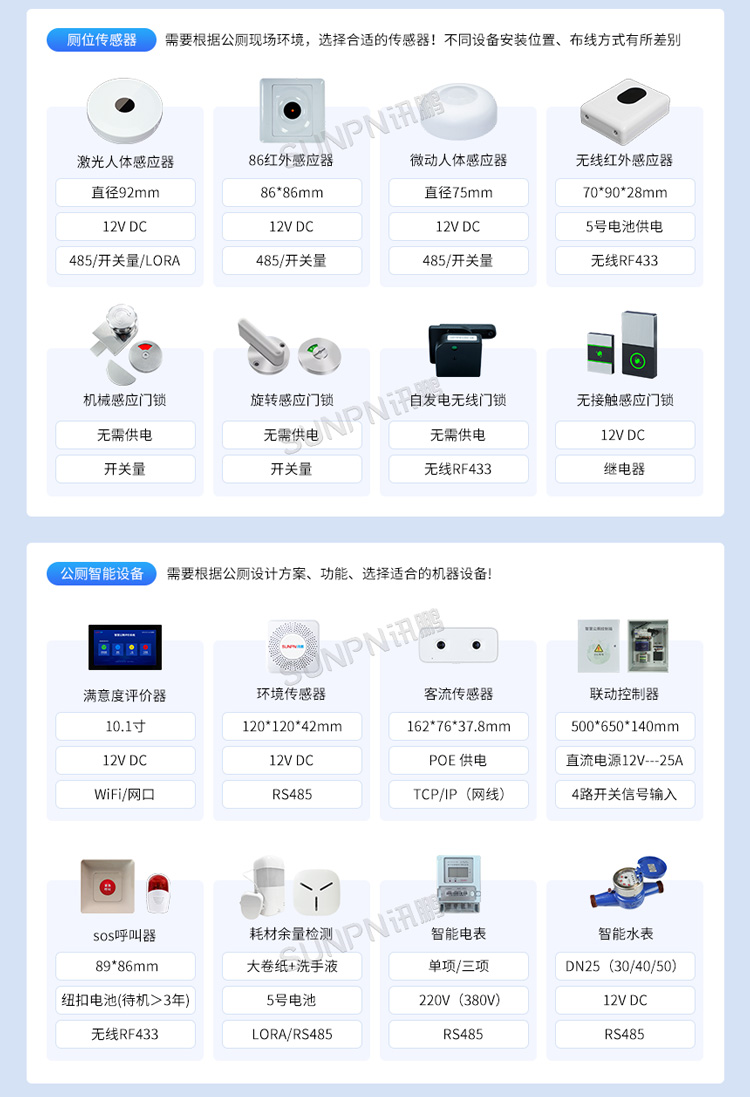

智慧厕所系统-产品推荐

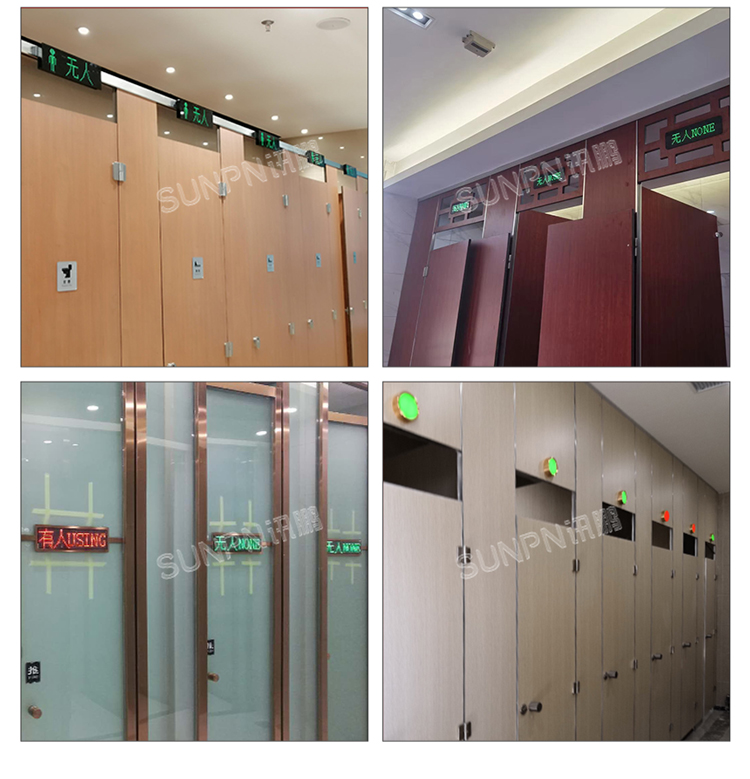

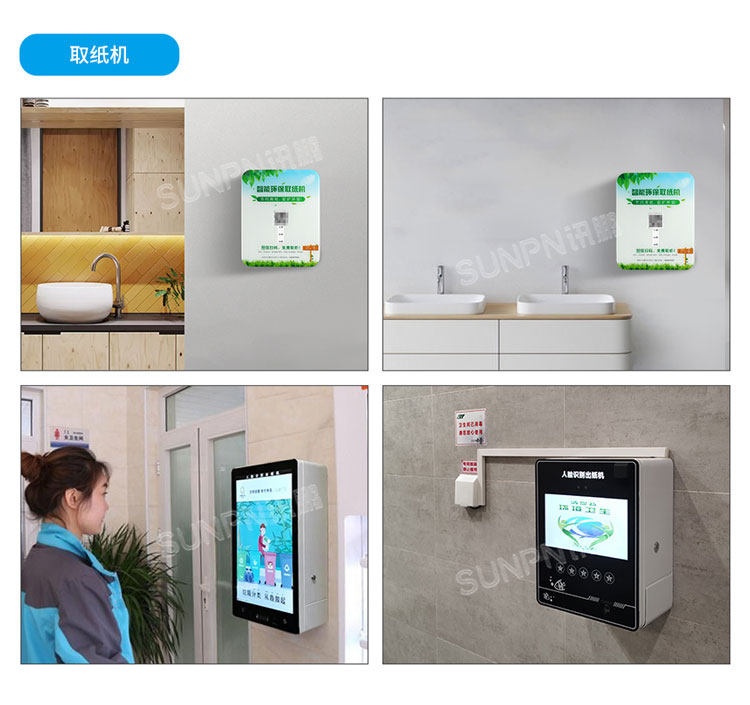

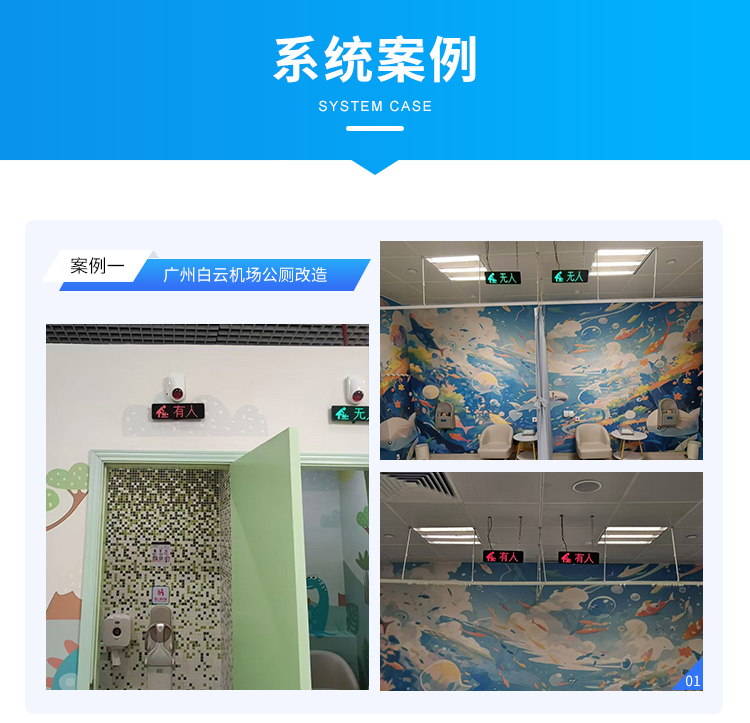

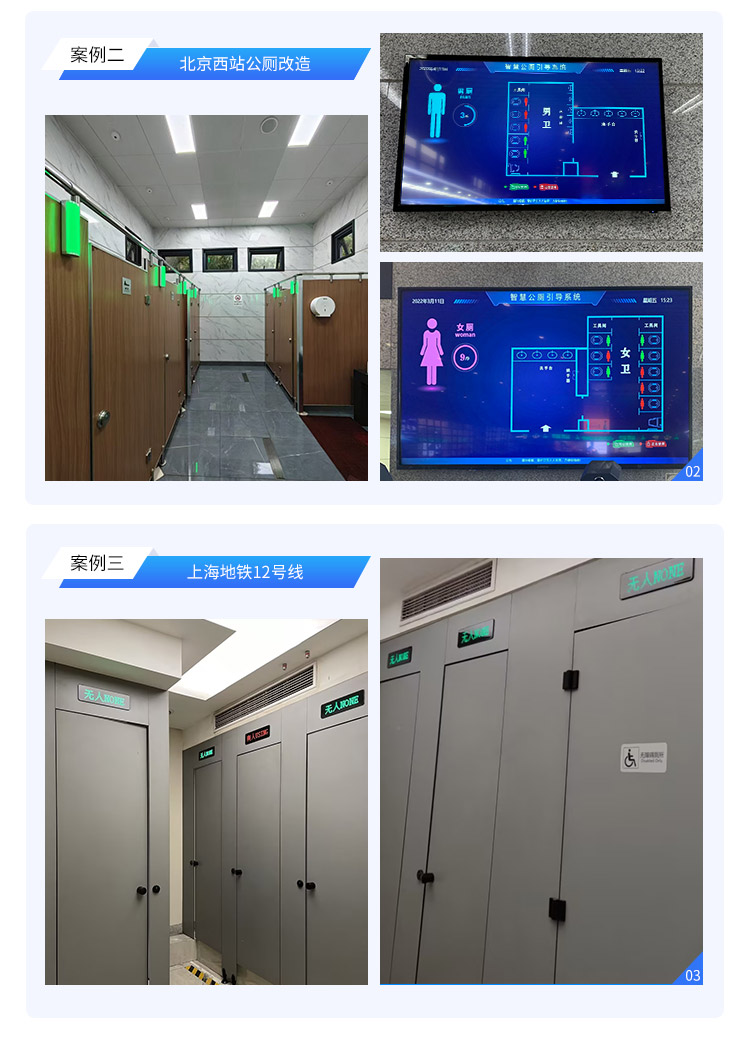

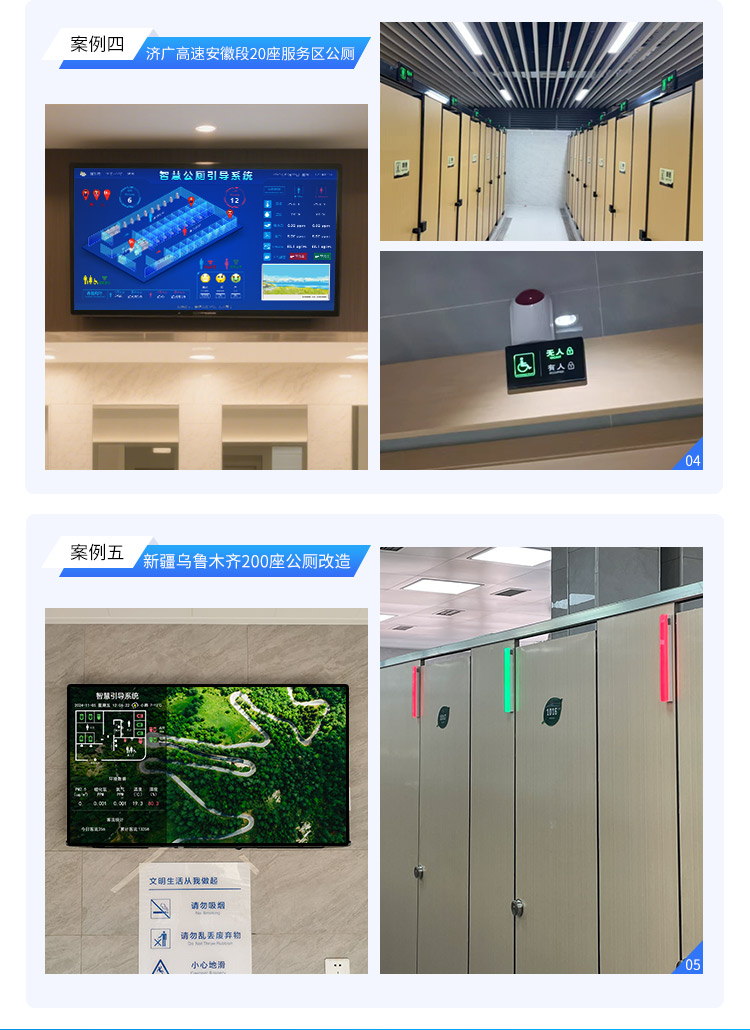

智慧厕所系统现场案例参考
