随着经济的快速发展，水资源短缺的压力越来越大，人们最终意识到是社会中水的消耗量超出了自然循环可承载的范围。人们越来越意识到合理利用水资源的重要性，只有充分尊重水资源自然循环的规律，实现水资源的多次循环利用，维持水资源的循环平衡，才是水资源可持续利用的有效途径。而污水处理系统的广泛应用是社会可持续发展的必然选择。

       讯鹏科技开发的污水处理设备数据采集LED看板便是用于各种污水处理设备上的，用于转换设备输出的模拟信号换算成具体数字，并放大设备数据显示的一个产品。被广泛应用于工业设备数据采集和通讯显示，对企业升级数字化管理和精益管理有着非常重要的作用。

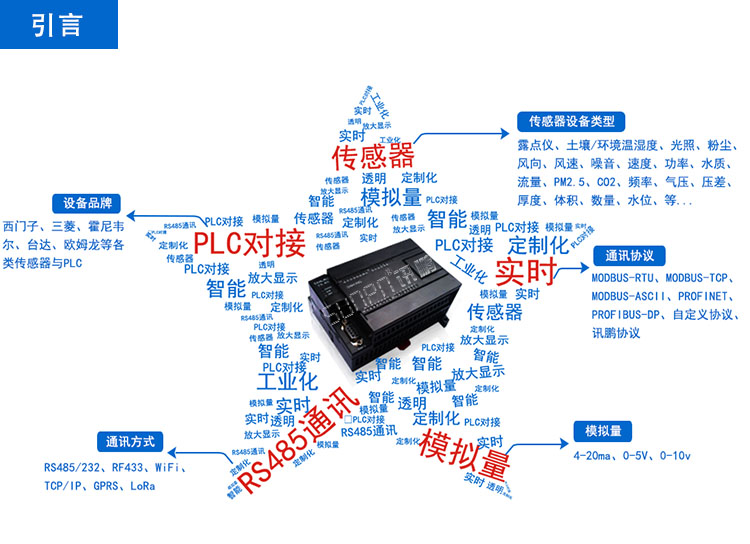

污水处理设备数据采集LED看板方案简介

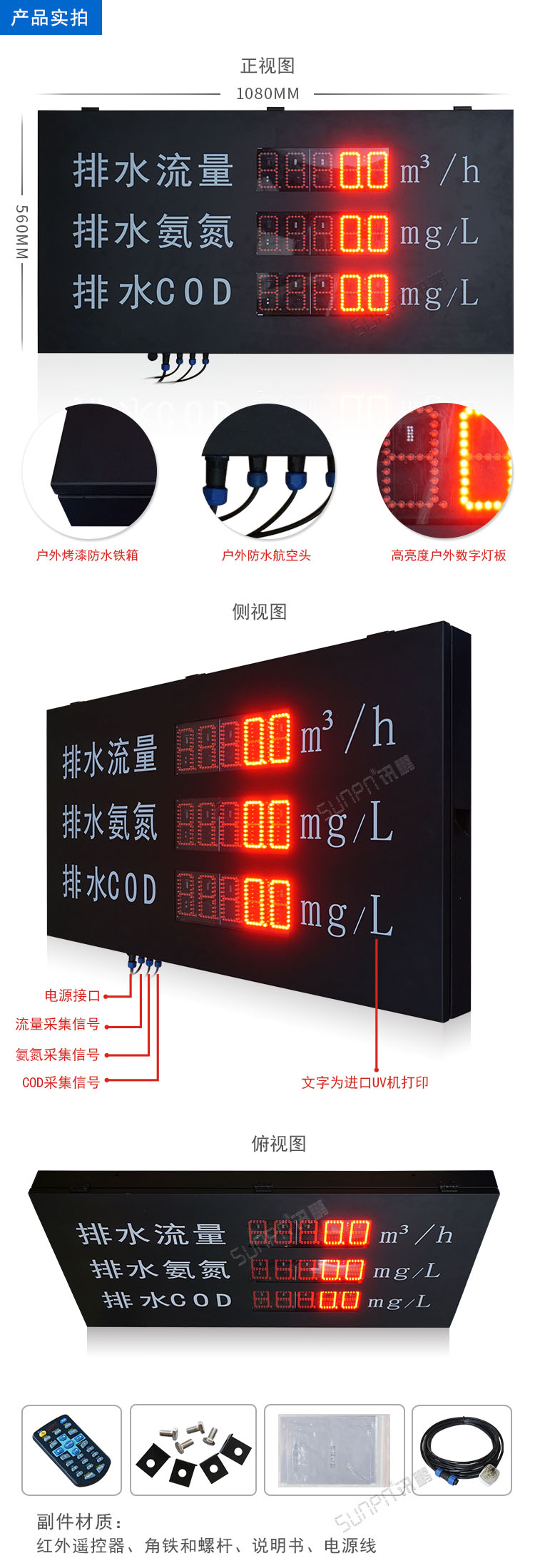

设备数据采集LED看板产品实拍

设备数据采集LED看板产品参数

电源供电：AC220V/50Hz

工作环境：温度 -10℃～40℃  相对湿度＜85%

产品功耗：整屏＜50W

产品寿命：平均使用寿命≥10W小时，MTBF≥20000小时

遥控距离：红外遥控≤10M

数据保存：断电数据保存长达7天

外框尺寸：1080mm(宽)*560mm(高)*80mm(厚)单面显示（铁

箱）（尺寸可按照要求定制）

安装方式：角铁【户外】

出线方式：出线方式在屏体左下角，电源插头为三角国标

箱体工艺：烤漆铁箱、uv打印、高亮度红光灯板

输入方式：25键遥控

信号类型：4-20ma信号

数码管规格：3.0寸共阳灯板

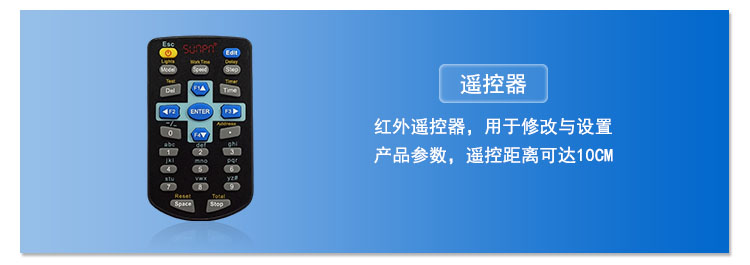

设备数据采集LED看板遥控器操作说明

一、设置量程上限（排水流量、排水氨氮、排水C O D）

1 )按【E d i t】键进入量程上限设置状态，光标在【排水流量】栏闪烁；

2 )按【F 4】键，切换到下一【排水氨氮】栏闪烁，以此类推；

3 )按【F 1】键，切换到上一【排水流量】栏闪烁，以此类推；

4 )按【F 2】键，出现“-”表示负量程；

5 )按【F 3】键，“-”消失表示正量程；

6 )光标闪烁栏处，按【数字】键输入相应数据；

7 )按【E N T E R】键，数据保存并退出；

8 )按【E s c】键，取消本次操作并退出；

注：量程下限默认为0；

二、设置测量补偿

1 )按【S t e p】键进入测量补偿设置状态，光标在【排水流量】栏闪烁；

2 )按【F 4】键，光标切换到下一【排水氨氮】栏闪烁；

3 )按【F 1】键，光标切换到上一【排水流量】栏闪烁；

4 )按【F 2】键，出现“-”表示负补偿；

5 )按【F 3】键，“-”消失表示正补偿；

6 )光标闪烁栏处，按【数字】键输入相应数据；

7 )按【E N T E R】键，数据保存并退出；

8 )按【E s c】键，取消本次操作并退出；

注：测量补偿最大设置范围±9 9 . 9；

三、软关机

1 )按【E S C】键进入软关机，屏幕不显示；

2 )再按【E S C】键，屏幕恢复正常显示。

四、复位参数

1 )按【E s c】键进入软关机，屏幕不显示；

2 )按【S p a c e】键,主机全闪；

3 )按【E N T E R】键，数据复位并退出；

4 )按【E s c】键，取消本次操作并退出；

注：复位参数是将量程、微调系数恢复至出厂设置状态。

讯鹏户外设备数据采集LED看板方案选择

户外防水    高亮度

工艺：1、箱体为户外烤漆铁箱、2、uv打印文字和图像，3、数字为户外高亮度红光灯板。

方案一

功能说明：

1、采集3路4-20ma信号，数据实时更新。

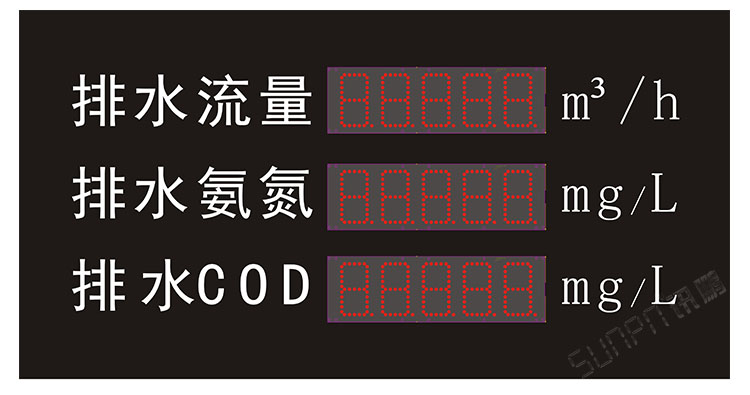

2、显示格式：如下图，数据均精确到小数点后一位。

   流量对应   1000.0

   氨氮       50.0

   COD        500.0

3、可遥控器设置量程范围。

4、可遥控器设置数据补偿值，范围±9.9。

方案二

1、通讯方式：RS485.

2、数据更新方式：显示屏为从站，

3、通讯协议：标准MODBUS-RTU协议格式。

4、第一二行数据格式：88888.8

5、第三四五行数据格式为：888888

讯鹏设备数据采集LED看板功能定制参考

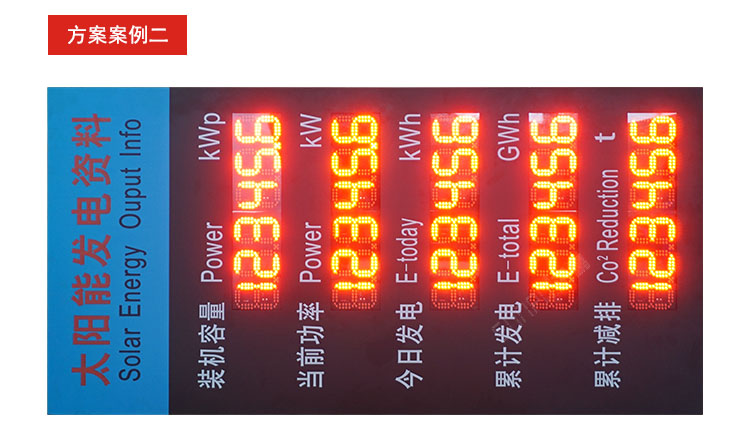

讯鹏设备数据采集LED看板案例参考
