智慧农业是现代农业采用的物联网技术在农业上的应用，集新兴的互联网、移动互联网、云计算和物联网技术为一体，依托部署在农业生产现场的各种传感节点(环境温湿度、土壤水分、二氧化碳、图像等)和无线通信网络实现农业生产环境的智能感知、智能预警、智能决策、智能分析、专家在线指导，为农业生产提供精准化种植、可视化管理、智能化决策。

       其监控功能系统（根据无线网络获取的植物生长环境信息，如监测土壤水分、土壤温度、空气温度、空气湿度、光照强度、植物养分含量等参数）便是讯鹏开发的LED电子看板加上各种传感器和数据传输设备。LED土温土湿光照环境数据采集看板属于可视化管理的一部分，主要是通过布置在温室大棚中的温度传感器、光照传感器、湿度传感器、肥料传感器、二氧化碳传感器以及室外气象站系统来收集温室大棚内外的各种气象数据；通过传输设备把数据发送到LED电子看板进行实时显示和发送至数据分析中心。系统根据分析所得数据给温室大棚选择最优的控制逻辑来实现能耗最少、人工最少、温室大棚内部环境最佳的生长条件。

LED土温土湿光照环境数据采集看板方案

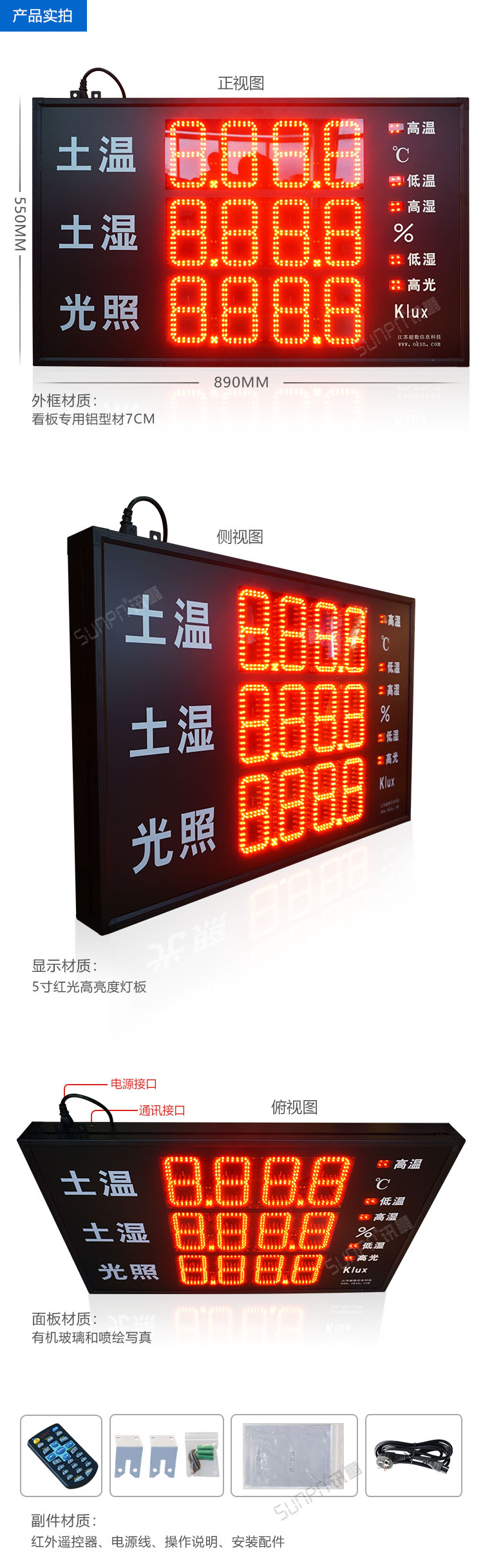

一、LED土温土湿光照环境数据采集看板产品实拍

二、LED土温土湿光照环境数据采集看板材质简述：

  1、外框材质：铝合金看板专用铝型材（70mm）

  2、面板材质：有机玻璃与喷绘写真。

  3、显示材质：5.0寸高亮度红光灯板。

  4、副件材质：红外遥控器，TTL通讯。

三、LED土温土湿光照环境数据采集看板产品参数：

  1、电源供电：AC220V/50Hz

  2、工作环境：温度 -10℃～40℃  相对湿度＜85%

  3、产品功耗：整屏＜50W

  4、产品寿命：平均使用寿命≥10W小时，MTBF≥20000小时

  5、遥控距离：红外遥控≤10M

  6、数据保存：断电数据保存长达7天

  7、外框尺寸：890mm(宽)*550mm(高)*70mm(厚)单面显示

（尺寸可按照要求定制）

  8、安装方式：采用吊顶方式安装（客户可吊装/挂墙/台面方式安装）

  9、出线方式：出线方式在屏体左上角，电源插头为三角国标。

四、LED土温土湿光照环境数据采集看板功能说明：

数据通过看板供应商提供的通讯协议发送数据，显示在看板上

对应的指示灯通过通讯控制亮灭。为红色LED指示灯

如图所示每栏对应的数据为4位数字。显示格式：888.8

LED土温土湿光照环境数据采集看板遥控器操作说明

遥控器操作说明

一、设置本机ID

①　按【ESC】键，主机进入关机；

②　按【.】键，光标在目标栏闪烁；

③　闪烁菜单处，通过数字键输入数据，设置范围1-255；

④　按【ENTER】键，保存数据并退出；

⑤　按【ESC】键，取消本次操作并退出。

二、软关机

①  正常显示下按【ESC】键进入软关机，再按恢复正常显示。

LED土温土湿光照环境数据采集看板通信协议

一、命令框架定义

1、通讯界面TTL

2、通讯参数

a.波特率：19200 bps;

b.数据位：8 bit;

c.起始位：1 bit;

d.停止位：1 bit;

e.无奇偶校验位；

注：

●均是十六进制收发，先将十进制改为十六进制，高字节在前，低字节在后

●校验码=起始码与校验码之间所有数据之和（不含起始码与校验码）;取低字节

●若编辑时下发数据，则看板会返回“X”的指令（2A 地址“X”校验码 0A）

二、具体命令格式定义（高字节在前，低字节在后）

A．读常规数据：

下发命令格式=0x3A+地址码+0x43“C”+校验码+ 0x0A；

返回命令格式=0x2A+地址码+0x43“C”+0x11（数据长度，1字节)+高温（1字节）+低温（1字节）+高湿（1字节）+低湿（1字节）+浓度（1字节）+温度（4字节）+湿度（4字节）+CO2（4字节）+校验码+0x0A；

B．写常规数据：

下发命令格式=0x3A+地址码+0x63“c”+0x11（数据长度，1字节)+高温（1字节）+低温（1字节）+高湿（1字节）+低湿（1字节）+浓度（1字节）+温度（4字节）+湿度（4字节）+CO2（4字节）+校验码+0x0A；

返回命令格式=0x2A+地址码+0x63“c”+校验码+ 0x0A；

注意:

高温/低温/高湿/低湿/浓度 这5个标志用一个字节表示,数值是0x01-0x09时标志点亮,0x0A时熄灭. 0x0B负号。

温度/湿度/CO2 这三项参数分别用4个字节表示,每个字节控制一个数码管, 数值是0x00-0x09时数码管显示相应的数字;

三项参数都带一位小数点,每项参数的第三个字节中的高四位控制小数点的亮灭,如显示”6.”,则第三个字节的值是0x16;

关闭小数点则把这个字节的高四位置零:0x06(显示”6”)
