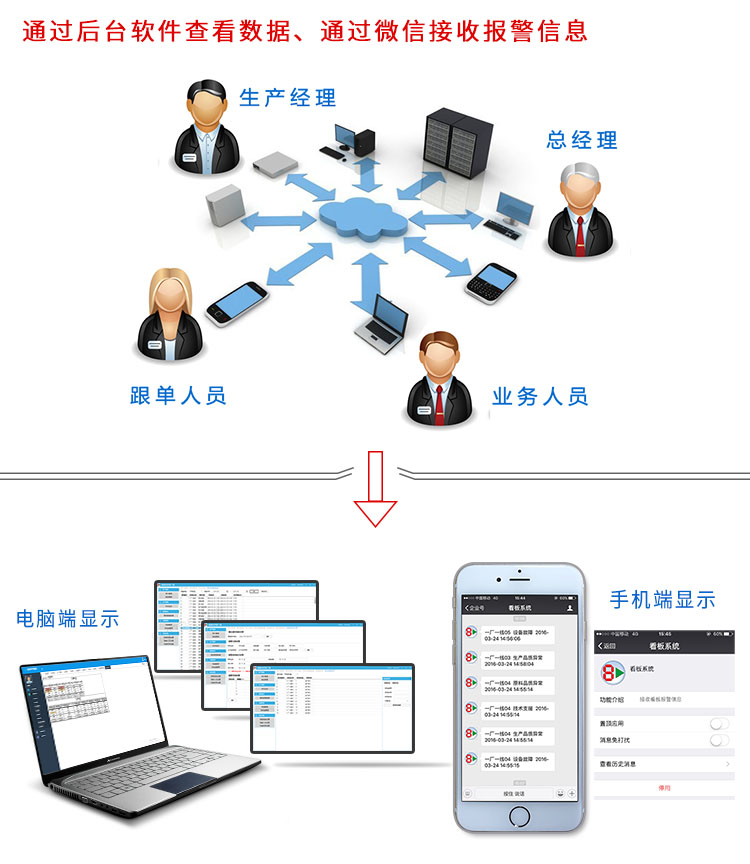

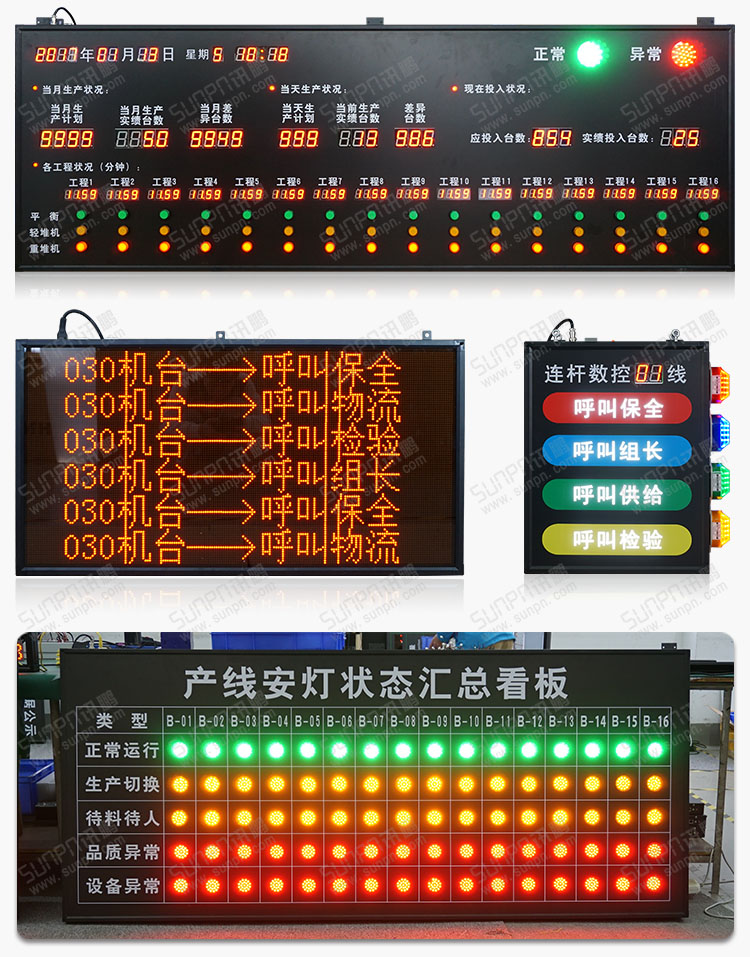

无线安灯系统是收集生产线上有关设备、生产以及管理等多方面信息，在对这些信息进行处理后，系统控制分布在整个车间的指示灯、声音报警系统，同时将信息推送到现场的LED/LCD显示设备或者相关人员的手机等。

       在工位安装无线按键开关，当出现问题时，可及时通过无线网络反映到主机，通知其它部门解决，并可由计算机记录、分析问题频率。可以应用于生产工艺流程的所有相关者，包括：生产岗位人员、生产组长、生产主管、质量工程师、质量主管、制造工程师、物料管理员、采购主管、设备维护工程师、设备主管、生产厂长等。

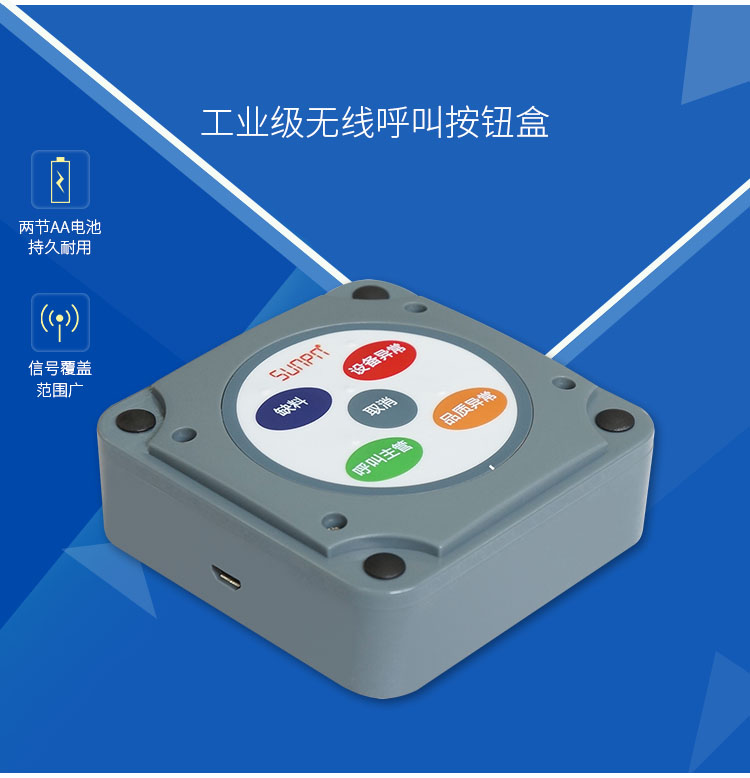

        SP-AD433A是讯鹏科技自主研发的一款工业级无线呼叫终端，产品采用GFSK调频技术，信号覆盖范围广、稳定性强；通讯采用双向通讯，并带LED状态指示灯，可确保信号正确到达；在功耗方面做了专门的优化设计，两节AA电池通常可使用2-5年；产品可广泛应用于工业呼叫现场，安灯系统等领域。

无线安灯按钮盒参数

产品型号：SP-AD433

电源规格：两节AA电池(DC3V)

工作电流：待机30uA ，发射平均电流60mA，峰值100mA

工作频率：431.5M-435M（默认435M）

调制方式：GFSK

频道间隔：500KHZ

信道数量：8信道

无线发射功率：最大20dBm

接收灵敏度：-116dBm

传输距离：室外空旷不小于200米(具体视环境而定)

通信模式：双向通信

通信协议：SUNPN协议 & MODBUS RTU协议

外部接口：micro USB接口（程序下载&串口通讯）

串口速率：默认9600bps

天线接口：内置天线

工作温度：-25~65℃

相对湿度：10%~90%无冷凝

产品材质：ABS工程塑料

外形尺寸：85mm× 85mm×30 mm

安装方式：魔术贴 & 螺丝安装

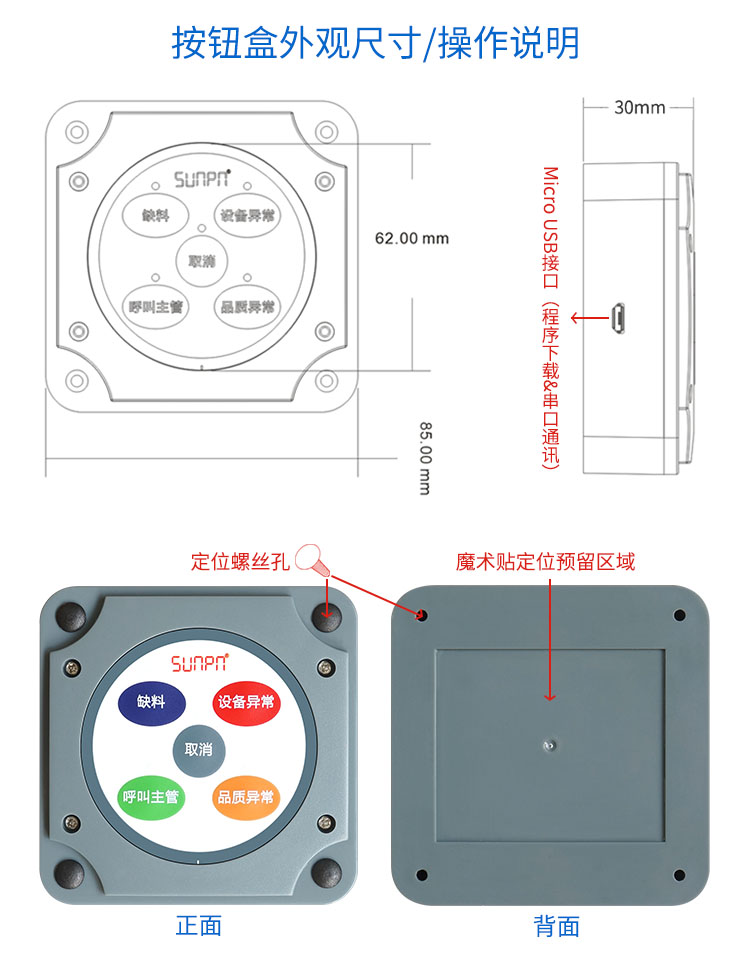

无线安灯按钮盒配置说明与按键操作说明

1.按钮盒参数配置说明

按钮盒通过配置软件可方便简单的对按钮盒的地址、无线信道、MODBUS设备地址、

MODBUS寄存器地址等相关参数进行配置，配置说明见《SP-AD433A无线按钮盒配

置软件使用说明》，产品出厂可按用户应用需要预先配好。

2.按键操作说明

按钮盒每个按键都可以表示三种状态“0”“1”“2”（软件可配置1~3种状态），

“0”为关闭状态(指示灯灭)，“1”为打开状态(指示灯亮)，“2”为其它状态（指示

灯慢速闪烁，10分钟后指示灯停止闪烁）。中间按钮可配置为是否有取消键功能（默

认为取消键功能），取消键只有“1”状态，它可联动取消其它所有按键的状态指示。

按钮盒按键按下时传输无线数据，成功收到应答并对应的指示灯指示，如果通讯不成

功则指示灯快速闪烁提示。通讯报文详见《SP-AD433A无线按钮盒通讯协议》。

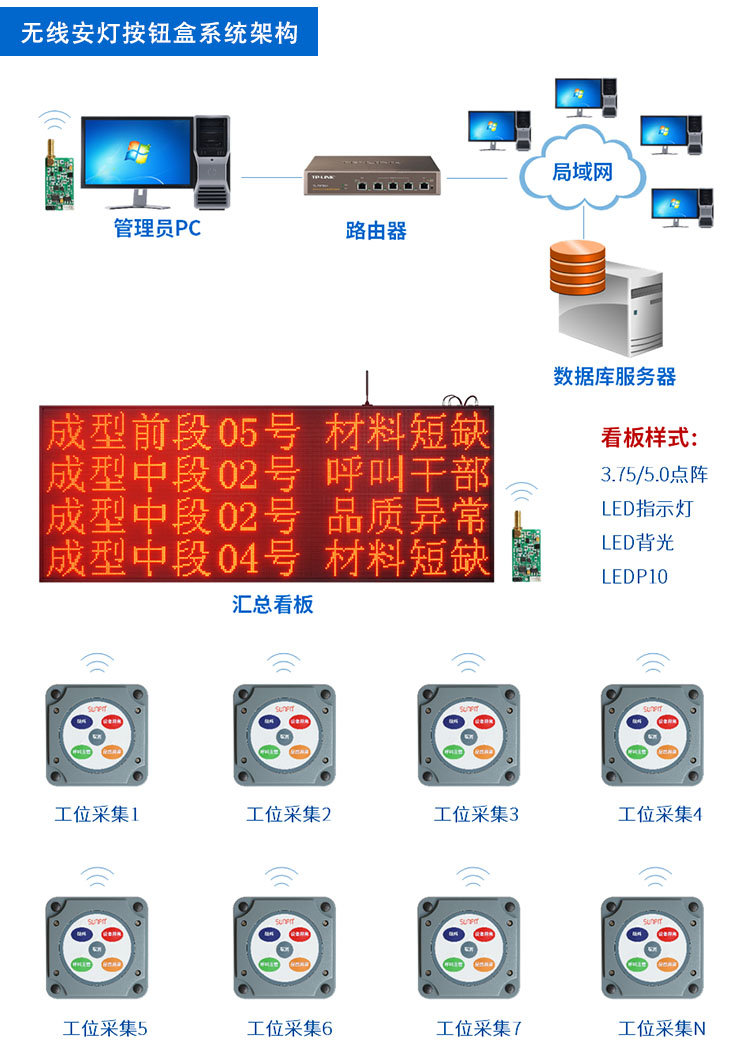

无线安灯按钮盒系统架构

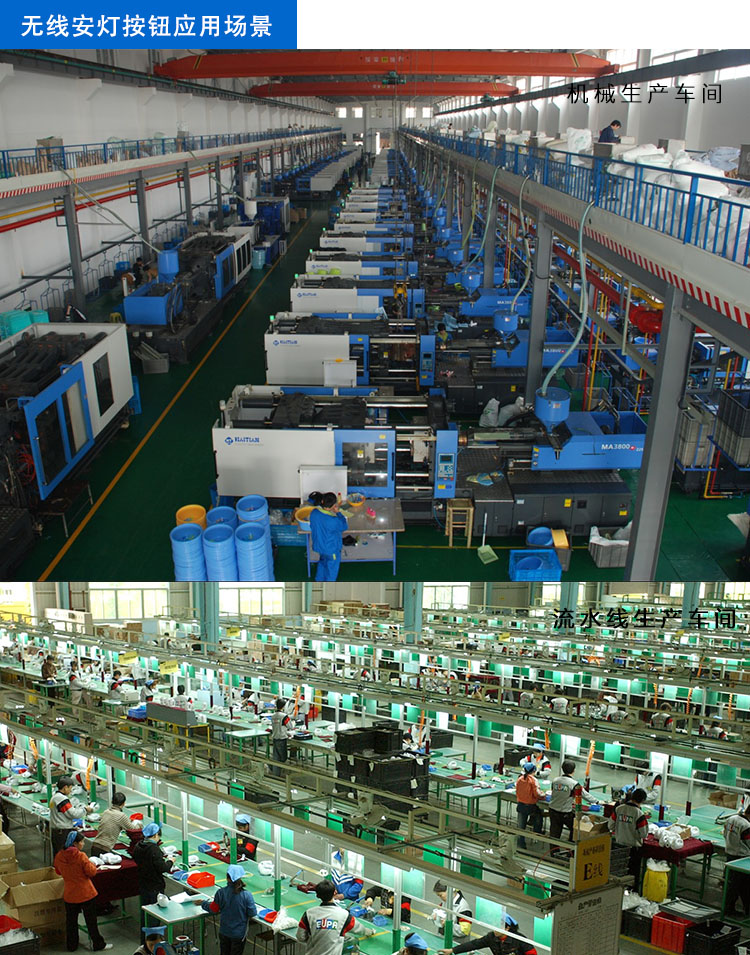

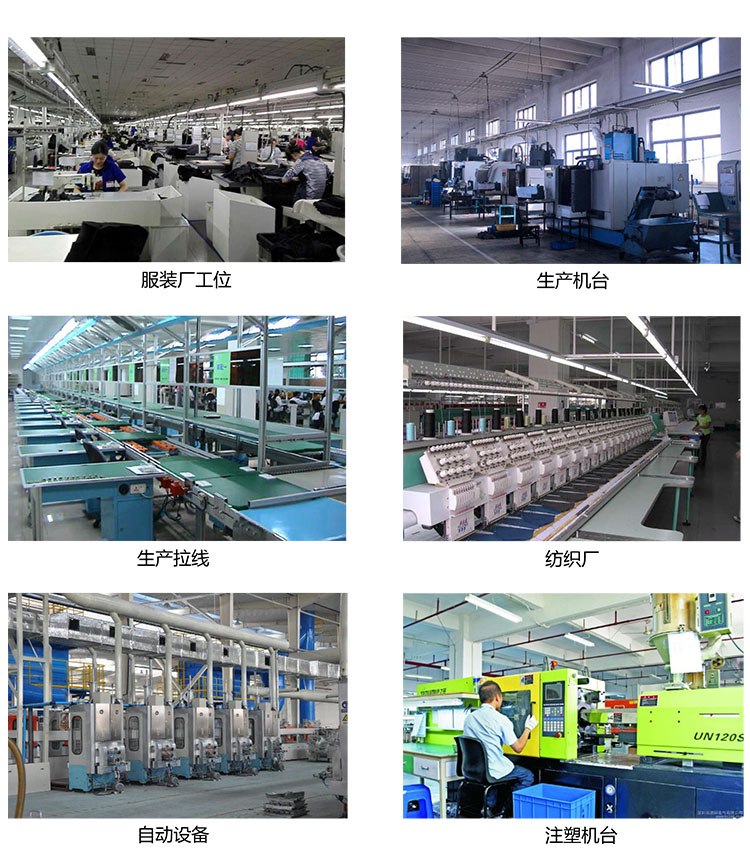

无线安灯按钮盒应用场景

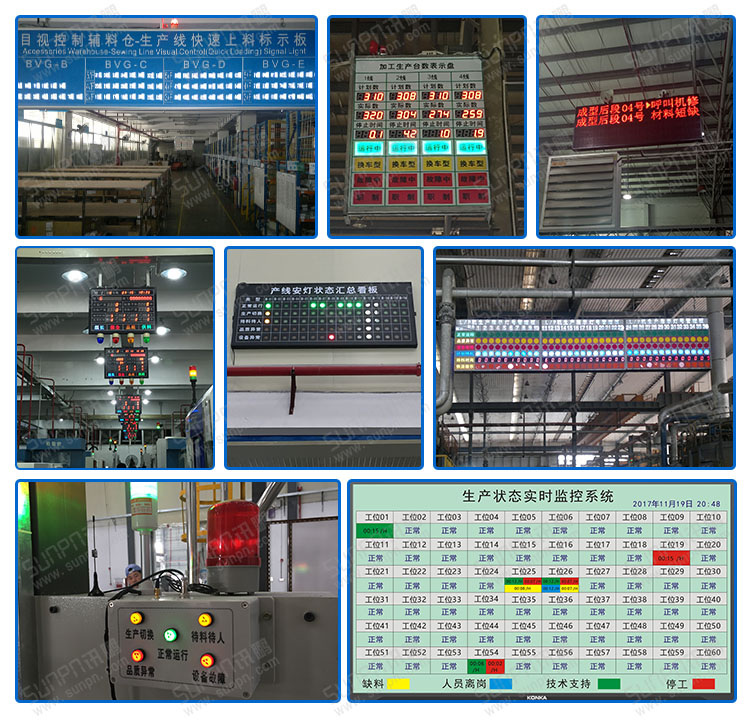

无线安灯系统现场案例

无线安灯系统定制参考
