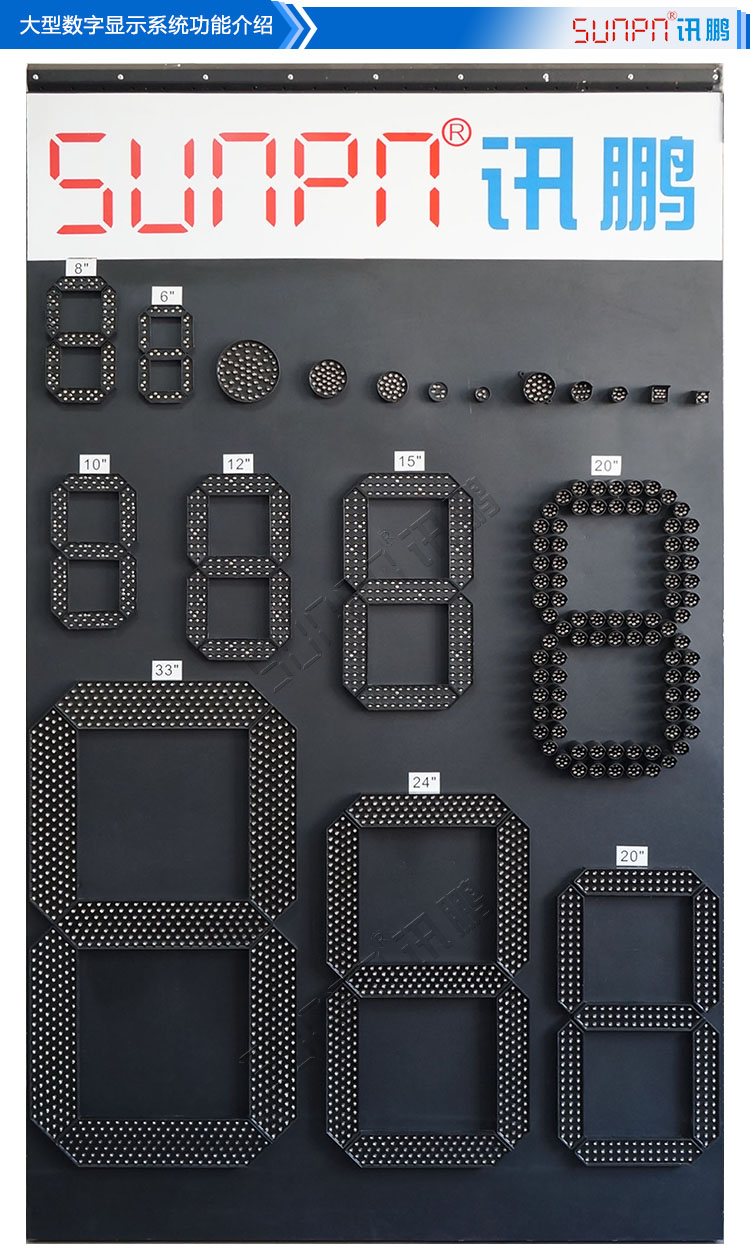

讯鹏大型数字显示系统是一种新型的笔段式LED显示屏，包括显示控制器、地址拨码开关、单片微处理器、RS-485的差分信号器；所述RS-485的差分信号器与显示控制器相连接；所述单片微处理器与RS-485的差分信号器相连接；所述地址拨码开关与单片微处理器相连接。本实用新型大大提高了显示信号的传输距离，显著提高了信号的稳定性，有效抑制了屏闪等不正常显示现象，同时简化了显示字与控制卡之间的接线，显示字与显示字之间接法不受限制。

一、专利名称

       本实用新型发明是关于笔段式LED屏的一种显示技术。

二、所属技术领域

       现在市场上笔段式LED显示屏大多采用串行移位控制芯片或串行恒流驱动芯片来驱动，如飞利浦半导体公司生产的74HC595和MACROBLOCK公司生产的JXI5020等。

三、当前技术问题

       采用串行移位控制芯片或串行恒流驱动芯片来驱动LED屏的显示方式操作简单，但因为芯片间是TTL电平时钟信号，当LED屏体与控制器距离过大或屏的显示字与字之间距离过大时，TTL电平时钟信号容易衰减且易受外界干扰，造成显示不稳定。

       本发明的目的就是为了保证LED屏操作简单、实时画面显示的基础上，提高显示数据信号传输的距离和传输的稳定性。

四、发明内容

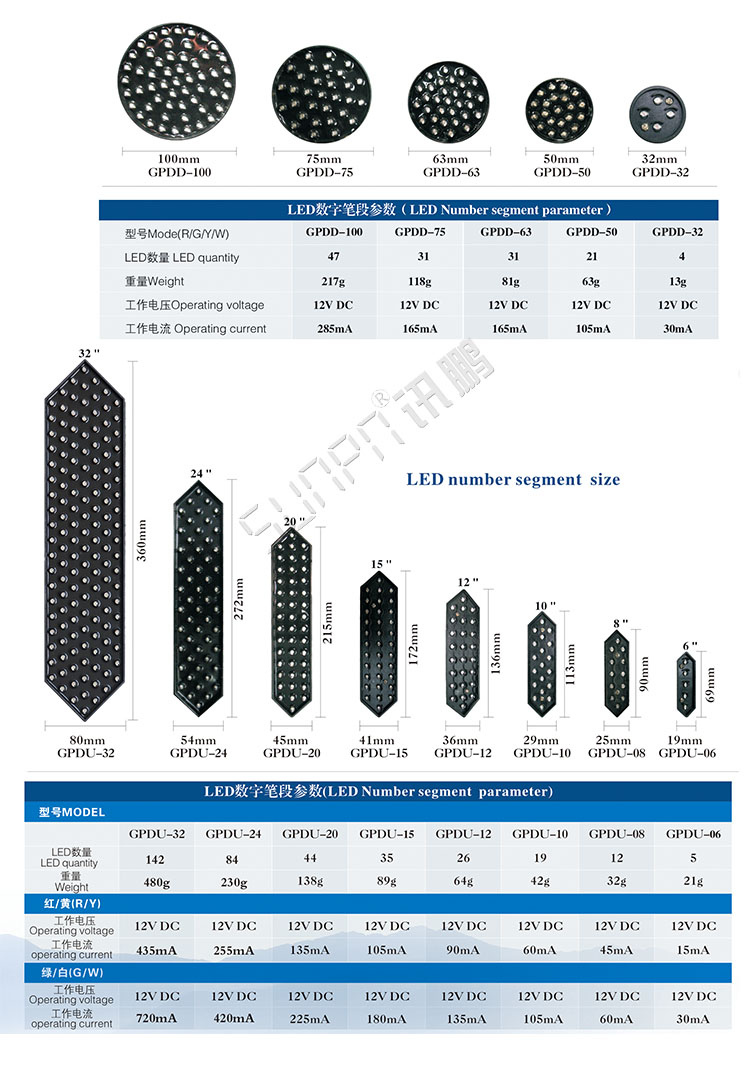

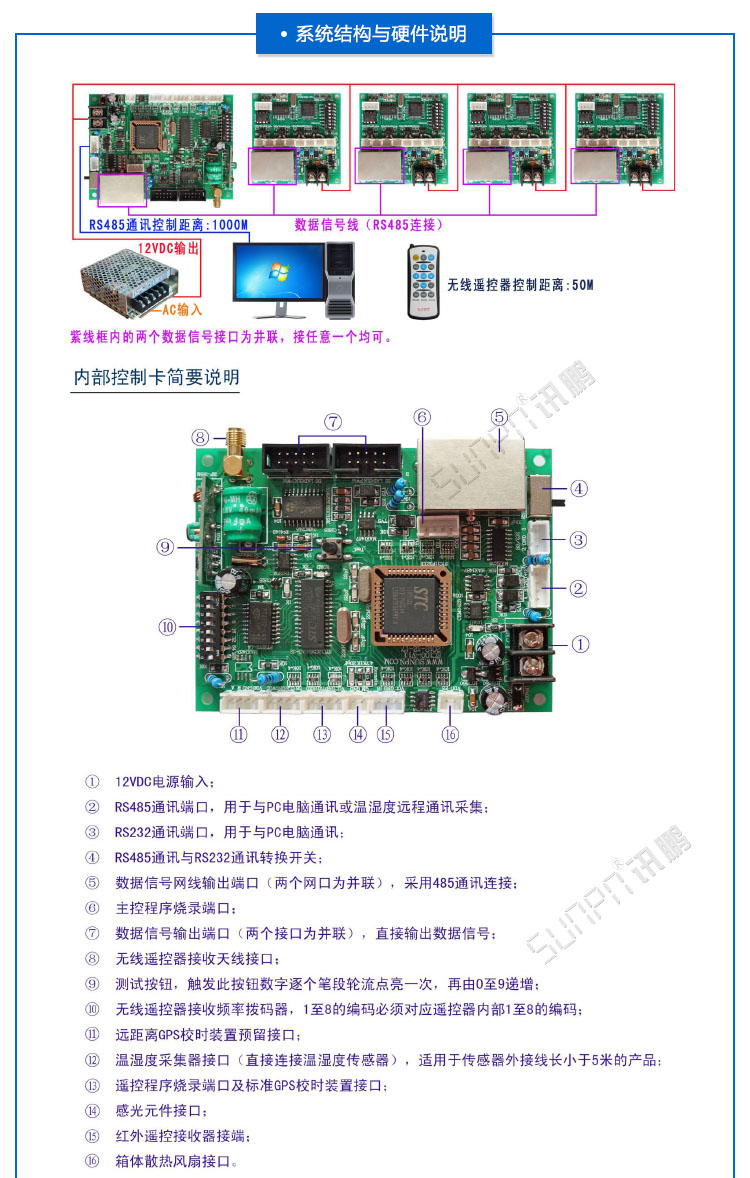

       针对电平信号远距离传输易受干扰的问题，本新型发明采用单片型微控制器单独控制每个笔段字，然后用主控制卡通过内部协议控制每个笔段字的显示，笔段字与笔段字及控制卡之间采用 RS485差分传输方式，大大提高了显示信号传输的距离和稳定性，同时灵活的内部通信协议保证了显示的同步效果。

五、发明效果

       通过采用上述的LED笔段式显示方式，大大提高了显示信号的传输距离，使同一块屏的字与字及控制卡之间的显示信号线长度可延长到1公里,显著提高了信号的稳定性，有效抑制了屏闪等不正常显示现象，同时简化了显示字与控制卡之间的接线，显示字与显示字之间可串接也可并接，不受限制。

六、本专利包括以下内容，并要求进行知识产权保护

       1.采用差分信号的接线方式，可以使笔段式LED显示字与显示字及控制器之间充许距

离达到1公里，同时只用两根线数据线，简化了接线方式；

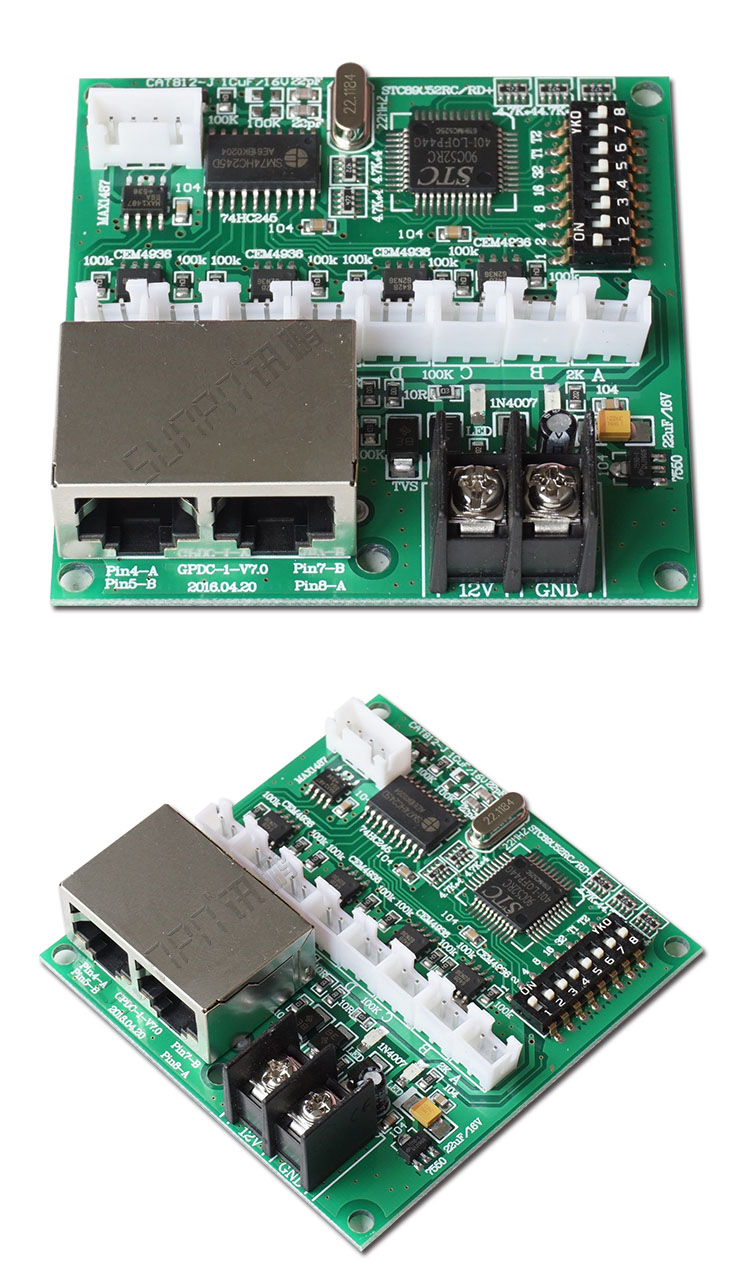

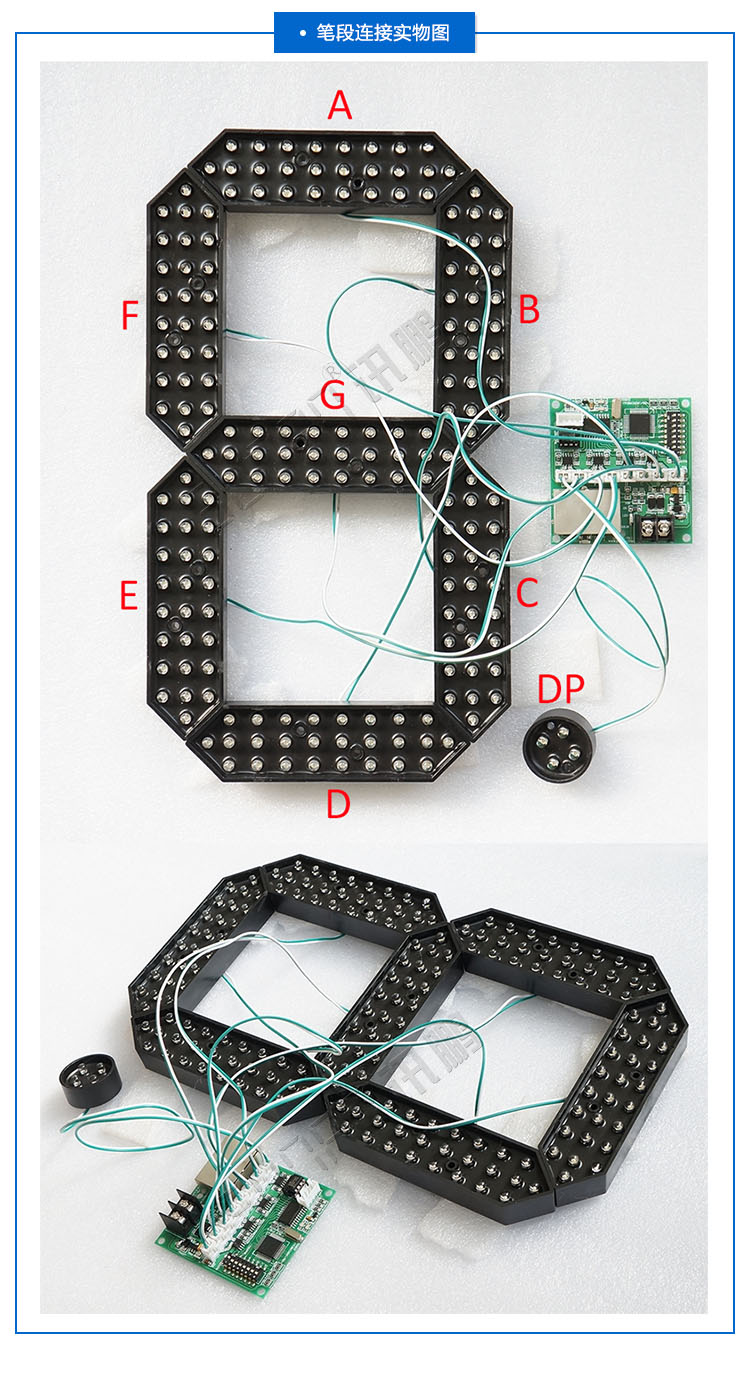

       2.每个笔段式LED显示字使用一个单片型微控制器单独控制，并通过拔码开关来识别LED显示字的位置，控制灵活。
