智慧交通的建设目的是利用先进的技术和智能化的停车场系统，为车主们创造出良好的、舒适的、和谐的、可持续性的停车环境。

       车位引导系统为智能交通的应用提供了很大的空间，车位引导系统主要对进出停车场的车辆进行智能引导，方便车主快速、有效的找到空位。系统通过超声波探测器、摄像机终端对每个车位车辆进行检测，将每一个车位的占用信息进行采集、处理，通过实时发布停车场剩余车位信息，车位的占用信息并配合方向指示，以此来引导车辆快捷、高效的到达空位泊车。车主离场时，通过反向查询系统快速找到自己的车辆所在位置及最优路线。

       在停车场内，通过安装在每个车位上方的超声波车位探测器，实时采集停车场的各个车位的车辆信息。连接探测器的节点控制器会按照轮询的方式，对所连接的各个探测器信息进行收集，并按照一定规则将数据压缩编码后反馈给中央控制器，由中央控制器完成数据处理，并将处理后的车位数据发送到停车场各个LED剩余车位指示屏进行空车位信息的显示，从而实现引导车辆进入空余车位的功能。系统同时将数据传送给计算机，由计算机将数据存放到数据库服务器，用户可通过计算机终端查询停车场的实时车位信息及车场的年、月、日统计数据。

1. 车场各个入口

车场的每个入口均应该安装入口车位信息总显示屏，用于显示停车场内车位信息。显示屏由高亮度户外LED模块、驱动电路、控制电路、支架等部分组成，根据停车场所划分的区域数量来设定总入口的LED小屏数量，分别显示各个区域的车位数信息。它接收中央控制器（CCU）的车位统计信息，用数字和文字形式实时显示当前停车场空闲车位数量，提示准备入场的车辆司机，可24小时全天候使用。内部程序还可以根据用户要求随时修改，显示用户需要的其它信息。

2. 车场内部岔道口

车场内部重要的岔道口建议安装车位引导显示屏，车位引导显示屏数量和显示文字内容根据客户需要来定制，显示屏由室内高亮度LED模块、驱动电路、控制电路、支架等部分组成。它接收中央控制器的输出信息，用数字、箭头和文字等形式显示车位方位，引导司机快速找到系统分配的空车位。停车场中央控制器（CCU）通过网络可以实现每个路口的任意方向引导，从而将车流分配到停车场内最合适的位置，保证停车场的畅通和充分利用车位。

超声波车位引导的工作流程

（1）车主驾车进入停车场前，可以通过安装在停车场总入口处的“户外车位引导屏”上空车位的显示，了解停车场各层当前的空车位数。

（2）车辆进入停车场后，位于车位内部各个分岔路口的上方安装“室内车位引导屏”，显示该分岔路口所通往的各个方向当前空车位数。

（3）每个车位正上方安装有“前置式超声波车位探测器”，前置式超声波车位探测器集成的指示灯为绿色时表示该车位为空车位。当车主将车辆停放到该空车位时，指示灯会由绿色变成红色。表示车位上已经有车辆停放。

（4）车辆停放完毕后，户外及室内的车位引导屏会自动将当前位置的空车位数扣减掉1。

       车位引导系统的应用将改变停车场传统以往的管理模式，不仅减少管理人员每天繁琐的工作，同时也为车主、管理人员提供方便，提高车场工作效率，避免人工管理漏洞，同时为停车场节省人员费用开支，降低管理人员成本，消除寻找车位的烦恼，提高顾客对停车场乃至其所属物业公司的满意度；加快停车场的车辆周转，提高停车场的使用率和经济效益；提升停车场管理水平，提高停车场所属公司的对外形象。

       讯鹏剩余车位停车诱导系统显示牌，放置于停车场出入口和分岔处，以提醒车主该停车场各个区域的剩余车位信息，使停车场车位管理更加规范有序，提高车位使用率。车位引导显示牌可与各种智能停车系统对接使用，也可以作为一个独立系统使用。

剩余车位停车诱导系统方案

剩余车位停车诱导系统功能说明:

1、用在车库，屏吊装。

2、可遥控器设置剩余车位数，进一辆车减一个数字，出一辆车加一个数字。

3、屏设计成四个开关信号触发端口，两个为入口，两个为出口。

4、车辆同时触发到了进/出口的两个地感线圈，此时显示屏接收到信号后计数。

5、剩余车位数量为零时，车辆进入后不减数，数据保持为零，正确数据值隐藏显示。

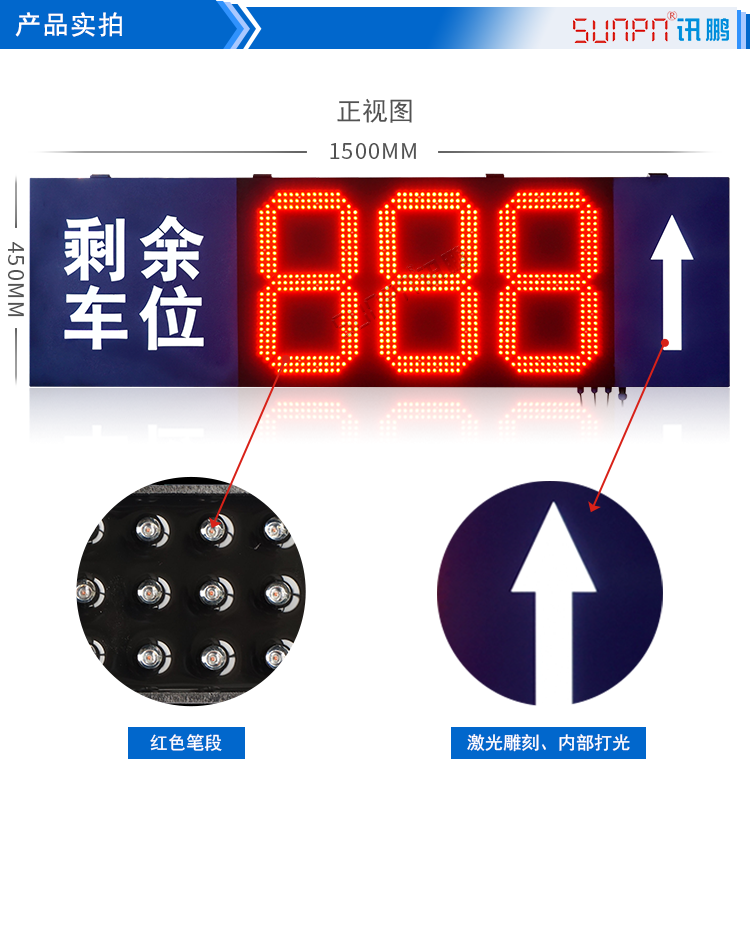

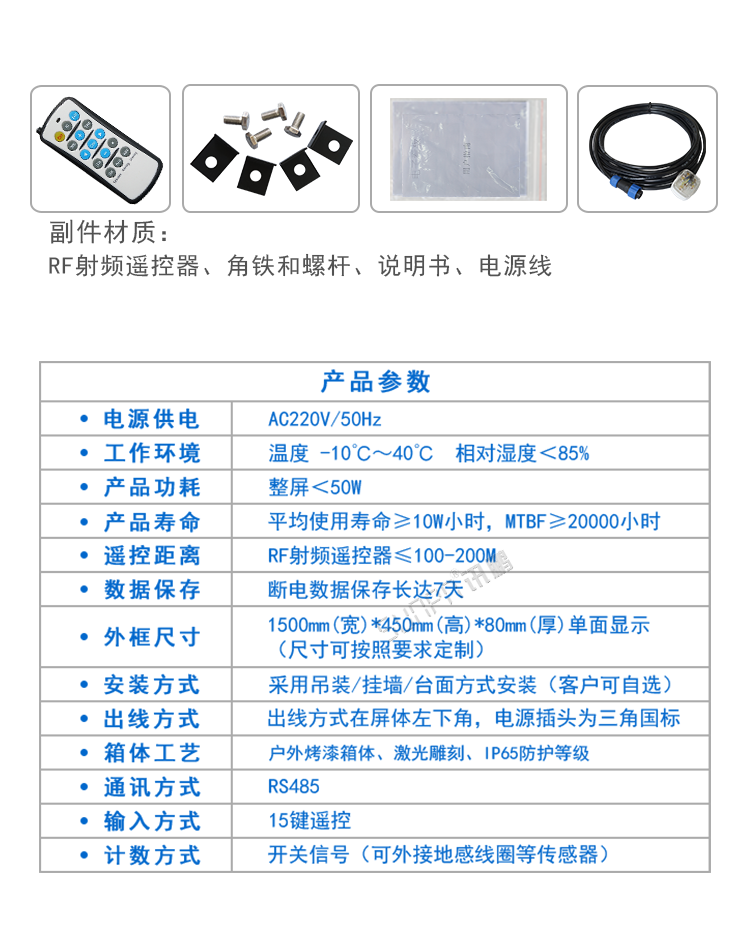

剩余车位停车诱导系统材料说明：

1、户外烤漆铁箱，户外防水。

2、文字为激光雕刻，内部打光，无需控制，上电即亮。

3、显示材料为15寸户外防水笔段数字。

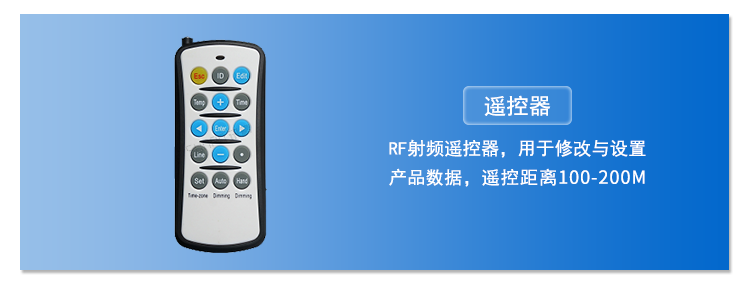

4、15键无线遥控器编辑剩余车位数量。

5、防水等级：IP65.

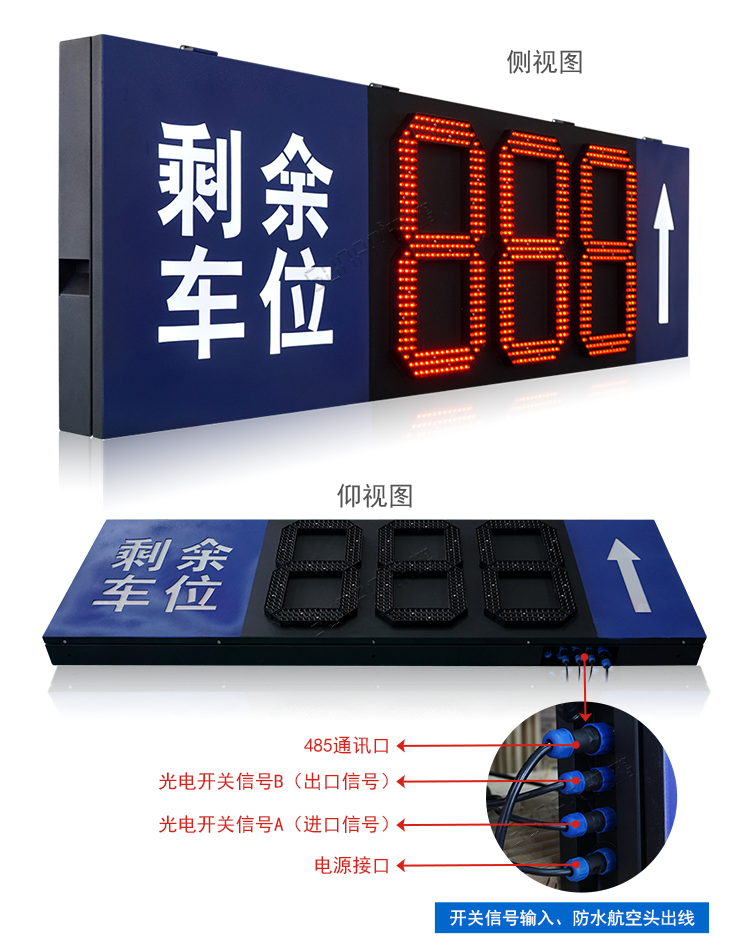

6、信号接口：开关信号输入,防水航空头出线。

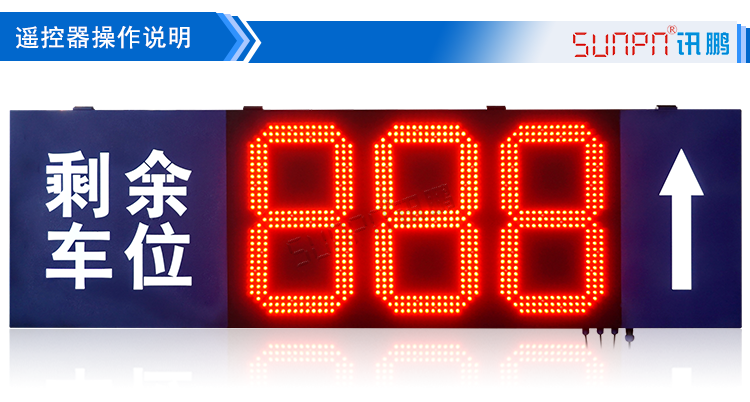

剩余车位停车诱导系统遥控器操作说明

一、编辑剩余车位数量

① 按【Edit】键进入数据编辑状态，光标在【目标】栏闪烁

② 按【 < 】键，光标向左移动一位

③ 按【 > 】键，光标向右移动一位

④ 光标闪烁处，按【+】键数字循环上加，按【-】键循环下减

⑤ 按【Enter】键,保存设置并退出

⑥ 按【Esc】键,取消本次操作并退出

二、软关机

1 )按【E S C】键进入软关机，屏幕不显示；

2 )再按【E S C】键，屏幕恢复正常显示；

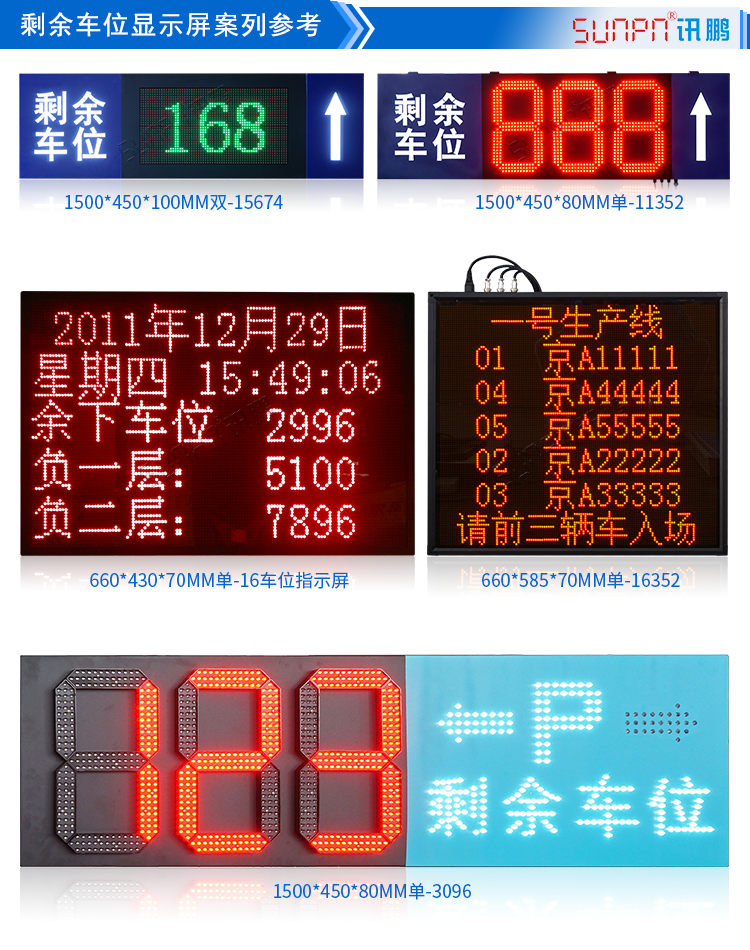

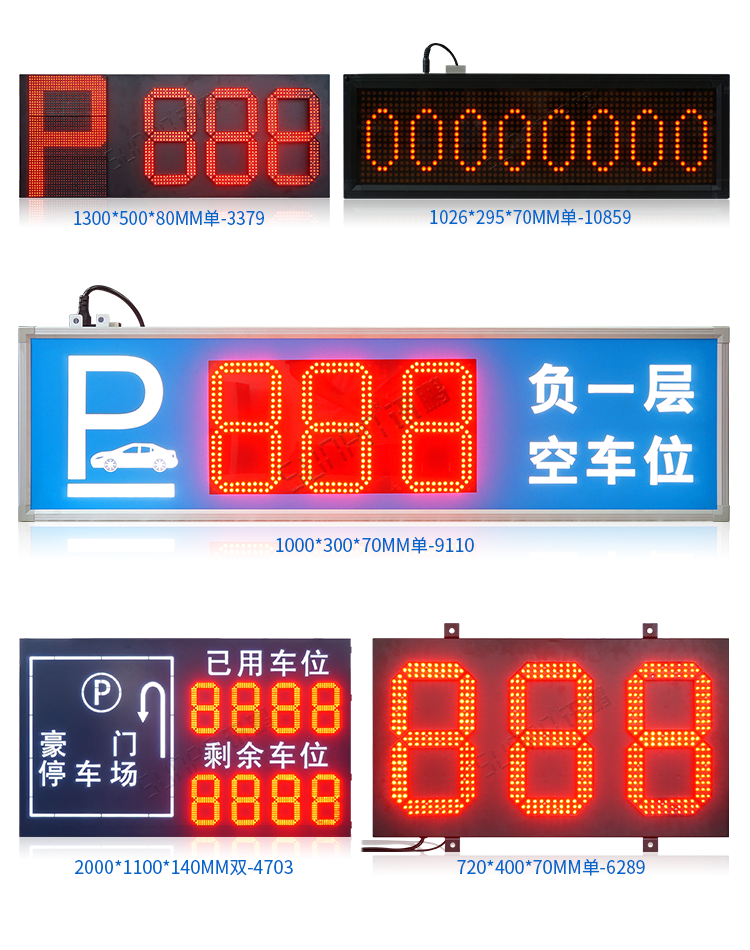

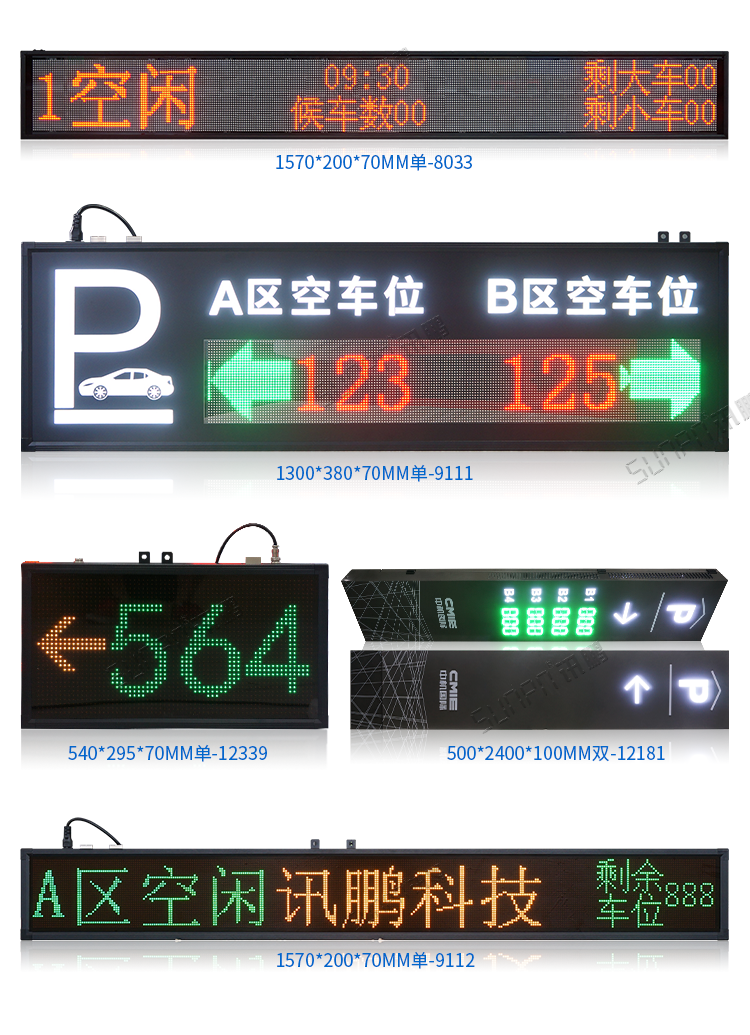

剩余车位停车诱导系统定制参考

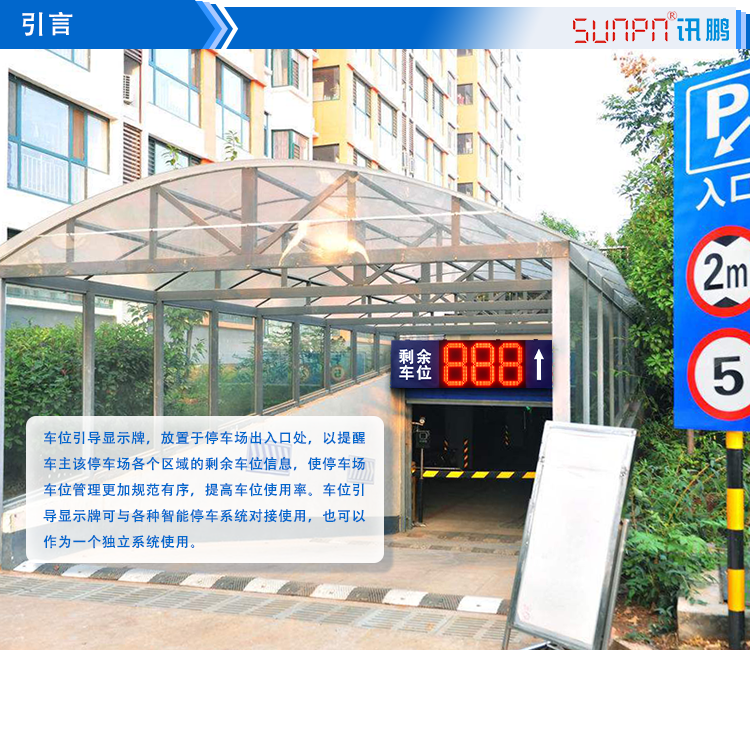

车位引导显示牌，放置于停车场出入口处，以提醒车主该停车场各个区域的剩余车位信息，使停车场车位管理更加规范有序，提高车位使用率。车位引导显示牌可与各种智能停车系统对接使用，也可以作为一个独立系统使用。

1） 实时显示车位信息，更新速率快，断电保存数据；

2） 数据采集接口多样，支持地感线圈、门禁开关、计数按钮等；

3） 最多支持32路数据采集，适用于多个出入口数据采集；

4） 支持多个显示屏多个区域车位信息同时显示；

5） 采集卡与显示屏之间通讯方式支持网络、串口、485通讯；

6） 支持小键盘或者遥控器设置最大车位数，支持修正实时车位数；

7） 提供二次开发接口，可以与智能停车系统软件对接使用；

8） 支持无线通讯，免除布线困扰；

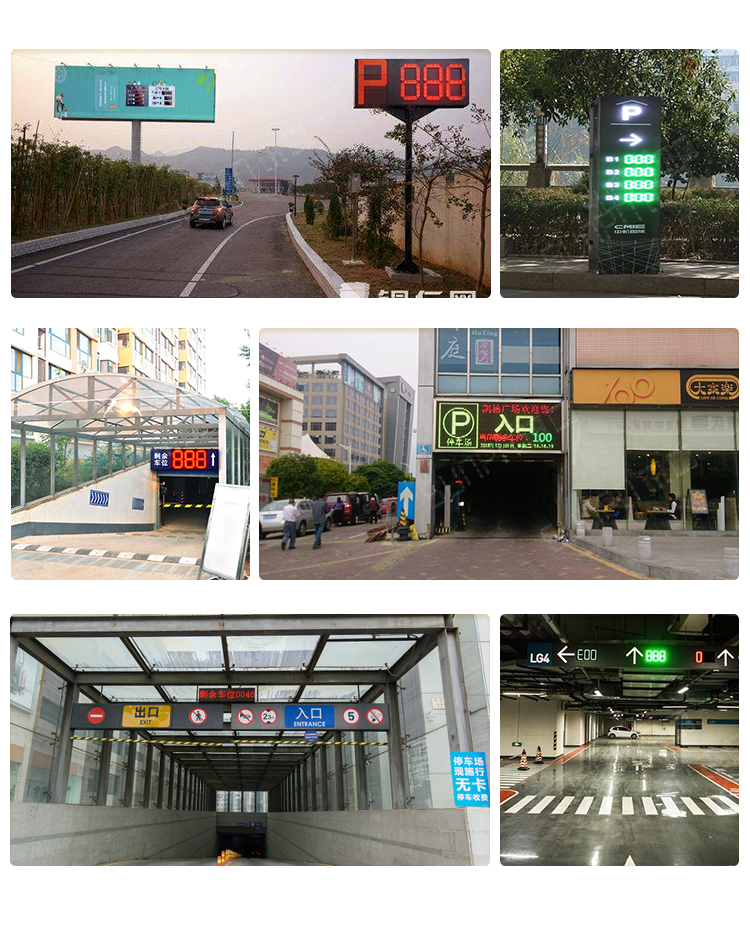

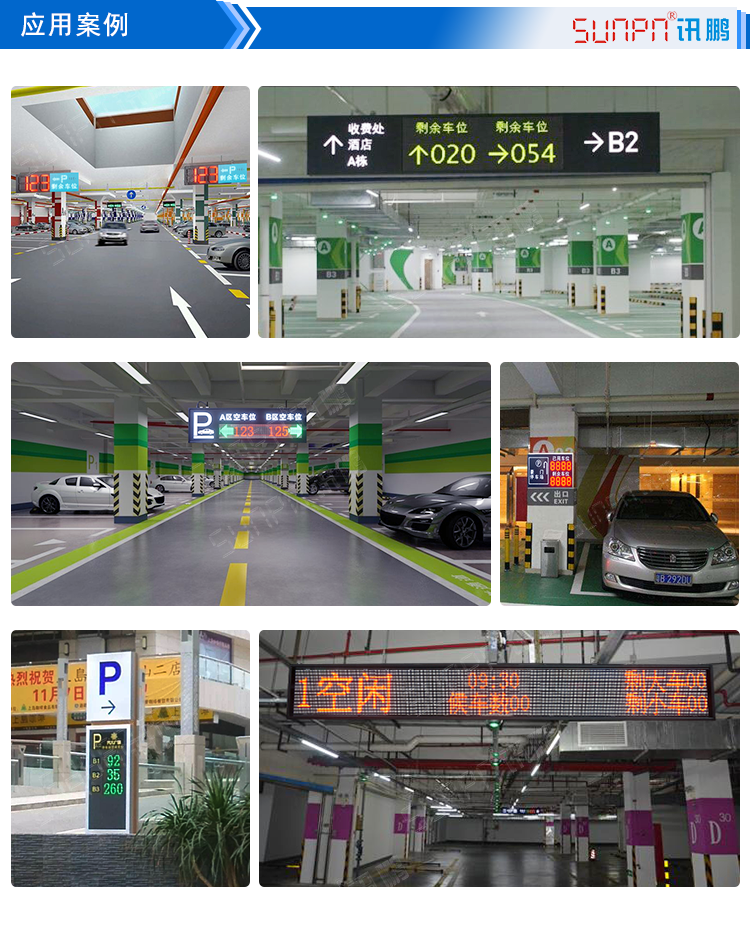

剩余车位停车诱导系统案例参考

剩余车位停车诱导系统应用案例
