LED电子看板在现在的生产车间是一个有效的管理手段，在做管理变革的过程中，能把三九控制法的核心思想导入，效果更佳，但是很多工厂却不以为然。这部分源于企业对看板的态度不够重视，以为单凭眼睛就可以看尽一切。其实真相能不能看的到呢？许多领导下到车间一看，里面一片繁忙，工人都手脚不停。其实这些都是现象，不能代表什么，甚至经常产生误导。生产顺不顺畅，时间准不准确，都无法看得出来。而且很多时候想要在预定的工期完成，那对于生产来说就变得更加的不堪。

一、LED电子看板的意义

1、LED电子看板是希望管理的项目，通过各类管理看板显示出来，使管理状况众人皆知的管理方法。

2、LED电子看板是为了让大家明白必需品的管理方法，以便使用时能马上拿到，做到寻找时间为零

3、LED电子看板是一流现场管理的重要组成部分，给客户信心及企业内部营造竞争氛围，提高管理透明度之非常重要的手段。

4、LED电子看板是5S管理的一个基本手法。

二、LED电子看板与目视化管理的区别：

1、目视化管理是依据视觉意识化的具体管理方法，看板管理是揭示管理信息、知会众人的管理方法

2、看板是现场进行目视化管理的主要工具

3、看板管理是为增强信息交流和现场控制，在作业现场实施的管理方法，看板的内容丰富多彩，有利于激励和信息交流；而目视化管理是为迅速快捷地传递信息，形象直观地显示问题。

       LED电子看板能够有效的对生产现场进行管理，是解放管理者管理力度，同时确保生产正常进行的有效有段。在车间生产管理过程中，灵活的运用LED电子看板是一种不错的手段。对于管理者而言可以实时掌握生产进度，避免一些不必要的损失，对于车间工作人员来说，可以踢打的帮助自己搞生产效率，保证质量的完成生产工作。

三、LED电子看板管理介绍：

1、LED电子看板生产计划、实际生产数据，无法及时传达及了解生产情况

2、生产车间看板手工书写，更新不实时，一般是完成了再去填

3、电子看板生产数据都是纸质文件，无法进行统计分析，无法生成报表

4、不能实时有效直观第一时间发现和展示生产现场问题

5、所有数据都是人工统计，准确度不高

四、LED电子看板优势：

1、电子看板加强车间生产过程的管理，信息传递快捷化，工序过程透明化，提高生产组织效率

2、生产信息目视化，实时了解产线状态、当前生产效率、直通率、不良率和完成率，显示内容根据企业实际情况定制

3、当跟不上生产节拍或有非标准的状况产生时，寻求帮助。使操作过程能够防止缺陷产生或流入下一道工序

4、电子看板提升产品质量，降低生产物料损耗，降低人力成本

5、对工序作业、设备状态、质量问题、供应物料情况等过程进行统计分析、报表生成对实时采集的现场生产状况数据进行处理、存储与管理，为生产管理的分析和后期的持续改善提供依据

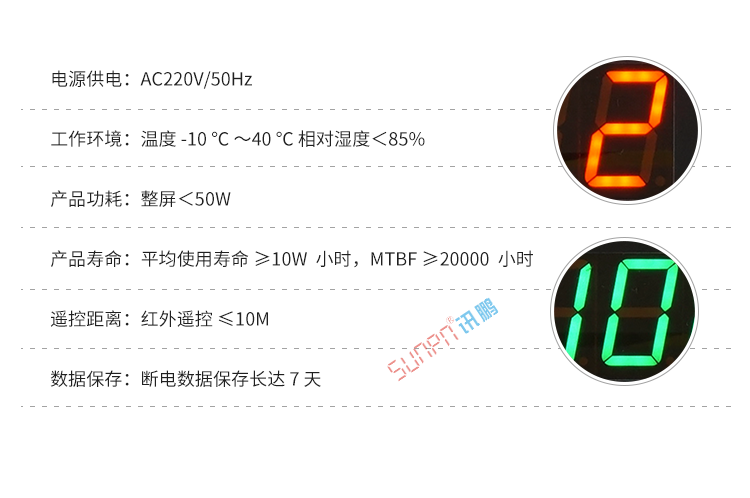

五、LED电子看板产品实拍

五、LED电子看板功能说明：

1 、 计划产量显示6位数字，遥控器输入。可设定本计划数量对应的工作时长，看板自动计算出节拍时间。

2 、 节拍产量根据节拍时间自动累加 ， 工作时间段外目标产量不随节拍累加 。 节拍时间为看板自动计算，当前节拍= 设定的完工时间/ 计划数量。（ 完工时间人工输入隐藏显示 ， 格式为 10H. ）

3 、看板可设置 12  个工作时间段范围，可选择打开或者关闭。工作时间段外看板自动暂停，也可通过按钮盒在突发情况下暂停。

4 、实际产量通过开关信号记录，连接设备。可设置计数步长。

5 、差异数量=量 实际产量 -  节拍产量。（显示负号）

6 、达成率= （ 实际产量/ 节拍产量 ）*100% ， 看板可设定达成率比值 ， 列如设定值为 95%（比值可调整 ， 隐藏显示） ） 。 当达成率 ≥95% 时达成率栏显示绿色 ； 当达成率＜95% 时达成率栏显示红色。

LED电子看板安装说明

LED电子看板系统组成

数据采集部分

可以采集工位上的按钮动作，也可以采集设备PLC、行程开关、光电开关、扫描枪等信号

系统控制部分

由上位机软硬件组成，实时监控各工位的生产信息，包括现场控制电脑、交换机、服务器、控制软件等

系统输出部分

显示部分（LED电子看板、LCD液晶看板）、工位警灯、声音报警（喇叭、蜂鸣器、背景音乐等）

现场网络部分

各组成部分之间的通讯方式，可以是标准工业RS232/485、TCP/IP、RF433等无线调制信号

LED电子看板系统架构

1、单机版LED生产管理看板

单机版LED生产管理看板是最简单的一种生产管理工具，他只由工位触发硬件（计数按钮盒、光电开关、PLC等）、显示看板（点阵看板、数码管看板）组成。只作为单条产线数据采集的目视化管理。

2-单机版LCD生产管理看板

（界面更美观，设计更灵活，信息更丰富。）

单机版LCD生产管理看板由工位触发硬件（计数按钮盒、光电开关、PLC等）和显示端组成，显示端又由液晶电视机、液晶终端与内置的单机版软件组成，软件在液晶终端中可完成基本的数据保存与报表导出。

3-单机版LED生产管理软件系统

单机版LED生产管理软件系统是把车间所有看板通过RS485总线链接在一起，通过一台电脑安装软件，统一管理所有看板，包括导入生产计划和参数设置，并实时记录生产数据和生成Excel日报表。工位触发设备可以是计数按钮盒、光电开关、PLC等。

4-分布式LED生产管理软件系统---485总线

分布式LED生产管理软件系统与单机版LED生产管理软件系统最大的区别在于，分布式LED生产管理软件系统可以在局域网中任一PC安装客户端软件，进行查看生产数据。并通过权限设置，指定哪些用户可以操作车间看板参数与导出报表。

5-分布式LED生产管理软件系统---TCP/IP(LAN)

TCP/IP(LAN)组网方式在系统功能上与485总线组网方式一样， TCP/IP(LAN)组网方式的优点是不需要把所有产线的看板连在一起，只需把产线看板通过最近的交换机连接到局域网中即可，这样就可以把相隔很远的几个看板（不同楼层）连接在一个软件系统上，方便查看生产数据和生成同一个Excel报表。

6-分布式LCD生产管理软件系统

分布式LCD生产管理软件系统与分布式LED生产管理软件系统---TCP/IP(LAN)的功能与组网方式一致。以上所有架构的生产管理软件系统数据都可与企业其他数据库、接口或系统对接，实现系统间数据互通，统一管理。

LED电子看板相关配件

LED电子看板定制指导

LED电子看板应用场景

LED电子看板案例参考

LED电子看板现场案例
