在现在的生产中利用可视化的工具-LED电子看板，来帮助企业达到管理的目的。LED电子看板是利用形象直观、色彩适宜的各种视觉感知信息来组织现场生产活动，达到提高劳动生产率目的的一种管理方式。它是以视觉信号为基本手段，以公开化为基本原则，尽可能地将管理者的要求和意图让大家都可以看得见，以推动自主管理、自我控制。所以目视化管理是一种以公开化和视觉显示为特征的管理方式，也称之为“看得见的管理”。

一、LED电子看板的分类：

1.工序内看板

       LED电子看板是指某工序进行加工时所用的看板。这种看板用于装配线以及即使生产多种产品也不需要实质性的作业更换时间(作业更换时间接近于零)的工序，例如机加工工序等。

2.信号看板

        LED电子看板是在不得不进行成批生产的工序之间所使用的看板。例如树脂成形工序、模锻工序等。信号看板挂在成批制作出的产品上，当该批产品的数量减少到基准数时摘下看板，送回到生产工序，然后生产工序按该看板的指示开始生产。另外，从零部件出库到生产工序，也可利用信号看板来进行指示配送。

3.工序间看板

       工序间看板是指工厂内部后工序到前工序领取所需的零部件时所使用的看板。

4.外协看板

       外协看板是针对外部的协作厂家所使用的看板。对外订货看板上必须记载进货单位的名称和进货时间、每次进货的数量等信息。外协看板与工序间看板类似，只是“前工序”不是内部的工序而是供应商，通过外协看板的方式，从最后一道工

序慢慢往前拉动，直至供应商。因此，有时候企业会要求供应商也推行JIT生产方式。

5、临时看板

       临时看板是进行设备保全、设备修理、临时任务或需要加班生产的时候所使用的看板。与其它种类的看板不同的是临时看板主要是为了完成非计划内的生产或设备维护等任务，因而灵活性比较大。

二、LED电子看板管理介绍：

1、LED电子看板生产计划、实际生产数据，无法及时传达及了解生产情况

2、生产车间看板手工书写，更新不实时，一般是完成了再去填

3、电子看板生产数据都是纸质文件，无法进行统计分析，无法生成报表

4、不能实时有效直观第一时间发现和展示生产现场问题

5、所有数据都是人工统计，准确度不高

三、LED电子看板管理优势：

1、LED电子看板加强车间生产过程的管理，信息传递快捷化，工序过程透明化，提高生产组织效率

2、生产信息目视化，实时了解产线状态、当前生产效率、直通率、不良率和完成率，显示内容根据企业实际情况定制

3、当跟不上生产节拍或有非标准的状况产生时，寻求帮助。使操作过程能够防止缺陷产生或流入下一道工序

4、电子看板提升产品质量，降低生产物料损耗，降低人力成本

5、对工序作业、设备状态、质量问题、供应物料情况等过程进行统计分析、报表生成对实时采集的现场生产状况数据进行处理、存储与管理，为生产管理的分析和后期的持续改善提供依据

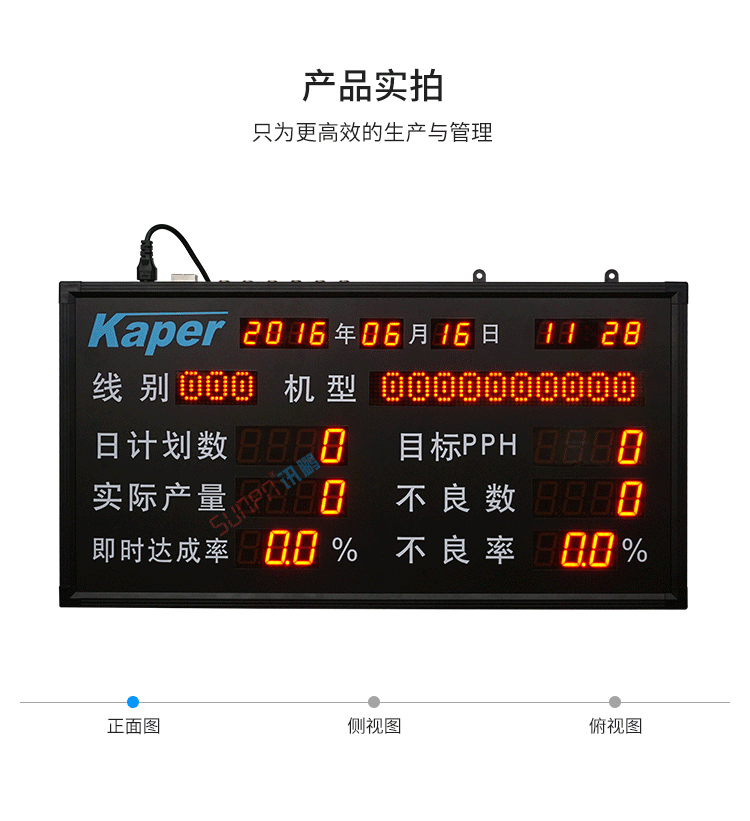

四、LED电子看板产品实拍

五、LED电子看板功能说明：

1、LED电子看板线别：最多固定显示 3 位（英文、数字、符号）

2、LED电子看板机型：最多固定显示 10 位（英文、数字、符号）

3、可通过遥控器随意输入、清除功能。（日计划数、线别、机型、目标 PPH）

4、实际产量运行模式设置功能、已产运行模式累加数量可通过遥控器设置“步长”进行设置。

5、LED电子看板自动作息时段运行功能：通过遥控器可设置 12 个工作时段。12 个时段是指最多可以设置 1 个至 12 个工作时间段，可以根据实际生产情况所需进行设定。

6、实际产量：通过外接信号传输累计产量（可设置“步长”）。

7、固定运行模式和自动运行模式设定：1、固定模式：可设置节拍时间，将节拍时间设置为 000 时，实时产量输入固定不变。 2、自动运行模式：将节拍时间设为 005 秒时，实时产量每过 5 秒钟自动加一。

8、5 个不良数统计信号接口，全部累计到不良数栏目，固定一次计数为 1。

9、时钟自动运行（遥控器可校时）

10、系统自动运算功能：1、即时达成率=（实际产量÷节拍产量）X100%；保留一位小数点。（目标 PPH 表示一个小时的目标产能；通过 PPH 计算出节拍时间，根据节拍时间计算出节拍产量，然后计算出即时达成率）。2、不良率=（不良数÷实际产量）X100%；保留一位小数点

LED电子看板管理安装说明

LED电子看板系统组成

数据采集部分

可以采集工位上的按钮动作，也可以采集设备PLC、行程开关、光电开关、扫描枪等信号

系统控制部分

由上位机软硬件组成，实时监控各工位的生产信息，包括现场控制电脑、交换机、服务器、控制软件等

系统输出部分

显示部分（LED电子看板、LCD液晶看板）、工位警灯、声音报警（喇叭、蜂鸣器、背景音乐等）

现场网络部分

各组成部分之间的通讯方式，可以是标准工业RS232/485、TCP/IP、RF433等无线调制信号

LED电子看板系统架构

1、单机版LED生产管理看板

单机版LED生产管理看板是最简单的一种生产管理工具，他只由工位触发硬件（计数按钮盒、光电开关、PLC等）、显示看板（点阵看板、数码管看板）组成。只作为单条产线数据采集的目视化管理。

2-单机版LCD生产管理看板

（界面更美观，设计更灵活，信息更丰富。）

单机版LCD生产管理看板由工位触发硬件（计数按钮盒、光电开关、PLC等）和显示端组成，显示端又由液晶电视机、液晶终端与内置的单机版软件组成，软件在液晶终端中可完成基本的数据保存与报表导出。

3-单机版LED生产管理软件系统

单机版LED生产管理软件系统是把车间所有看板通过RS485总线链接在一起，通过一台电脑安装软件，统一管理所有看板，包括导入生产计划和参数设置，并实时记录生产数据和生成Excel日报表。工位触发设备可以是计数按钮盒、光电开关、PLC等。

4-分布式LED生产管理软件系统---485总线

分布式LED生产管理软件系统与单机版LED生产管理软件系统最大的区别在于，分布式LED生产管理软件系统可以在局域网中任一PC安装客户端软件，进行查看生产数据。并通过权限设置，指定哪些用户可以操作车间看板参数与导出报表。

5-分布式LED生产管理软件系统---TCP/IP(LAN)

TCP/IP(LAN)组网方式在系统功能上与485总线组网方式一样， TCP/IP(LAN)组网方式的优点是不需要把所有产线的看板连在一起，只需把产线看板通过最近的交换机连接到局域网中即可，这样就可以把相隔很远的几个看板（不同楼层）连接在一个软件系统上，方便查看生产数据和生成同一个Excel报表。

6-分布式LCD生产管理软件系统

分布式LCD生产管理软件系统与分布式LED生产管理软件系统---TCP/IP(LAN)的功能与组网方式一致。以上所有架构的生产管理软件系统数据都可与企业其他数据库、接口或系统对接，实现系统间数据互通，统一管理。
