车间生产看板对于生产制造企业具有非常重要的意义，生产效率与企业发展息息相关，建立一个完善的车间生产管理系统是产品生产的重要保障。通过信息化的实施，利用科技手段，引进生产管理系统进行管理，各部门就能够进行清楚了解产品的生产周期，适时跟进，按时完成项目，提升客户满意度。并实现部门内各指标的统计调查，提升工作效率，实现成本管控，达到流程标准化。

视频右下方窗口，支持全屏播放

一、车间生产看板的类型

1、生产看板

       生产看板就是使用在生产车间的计划的排成计划以及生产排程计划以生产的指示的形式分别发送到各个生产车间，能够明确各个生产车间的生产进度，提高生产效率。

2、电子看板

        电子看板是生产看板最常见的一种看板，他主要是讲生产看板的生产任务利用电子看板的样式显示到各个生产车间。这样工作的相关人员就可以根据电子看板的内容来明确加工任务，从而让各个生产人员的工作职责更加的清晰化，有效避免生产人员的明确指标。让工作人员可以清晰的知道自己在什么时间点应该做什么事情，同时应该完成的指标有哪些，实现生产车间的生产现场管理透明化。

3、生产异常看板

        生产异常看板顾名思义，就是对于车间的异常生产进行检测和管理。当车间生产现场发生异常情况的时候，比如设备突然毁损、物料缺料等等，没有原因，按照计划开工或者完工，通过电子看板或者是PC机的显示屏显示生产的异常情况，分析具体原因，协助车间生产管理人员进行及时处理。确保设备的正常运行。车间管理电子看板解决方案。

4、物料管理看板

       物料管理看板主要是通过精确的计算各个不同的物料类型，比如物料的原材料、半成品、成品，他们的出入库时间、数量变化。能够清楚的记录每个不同物料的过去和未来的库存变化。了解每个物品之间的库存的剩余情况。

5、产品质量管理看板

       对于产品的生产，质量肯定是最为关键的。质量管理主要涉及到的是产品的优良率，产品质量的信息记录等。通过看板管理系统，以直观明确的看到产品的实时质量信息，并且对不良产品进行追踪和管控，并且及时作出改正的措施，防止出现不良产品。

6、绩效考核看板

       绩效考核主要是针对员工，有了系统的指标、奖罚会更加明确。同时还对产品的生产绩效考核，对于现阶段技能人员有限、设备等资源的缺乏，进度推进似乎越来越难。这就使得我们需要在生产管理的过程中尝试引入约束管理机制，通过这种机制能够迅速衔接市场的多样化和不确定的需求，以便满足客户的需求。

二、车间生产看板5大核心优势（一切只为更高效的生产与管理）

1、提升生产效率：加强工厂车间生产过程的管理，信息传递做到快捷化，工序过程透明化，提高生产组织效率。

2、车间生产看板目视化管理：生产现场信息目视化，实时了解产线状态、当前生产效率、直通率、不良率和完成率，显示内容根据企业实际情况定制开发。

3、车间生产看板优化管理体系：当跟不上生产节拍或有非标准的状况产生时，寻求帮助。使操作过程能够防止缺陷产生或流入下一道工序。

4、降低生产成本：通过生产过程管理，合理搭配生产资源，提升产品质量，降低生产物料损耗，降低人力成本。

5、促进持续改善：对工序作业、设备状态、量问题、物料情况等过程进行统计分析、报表生成，对实时采集生产状况数据处理、存储与管理，为生产管理的分析和后期的改善提供依据。

三、车间生产看板产品介绍

四、车间生产看板材质介绍

五、车间生产看板产品实拍

六、车间生产看板产品参数：

七、车间生产看板功能说明：

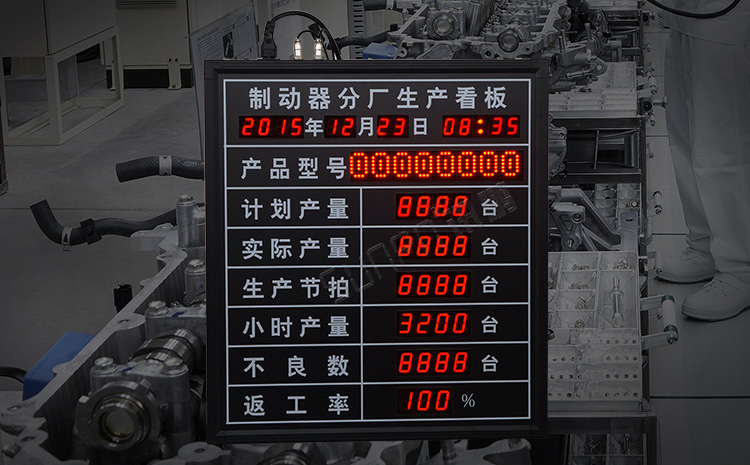

1、年月日时间显示当前北京时间，可通过遥控器校正。

2、车间生产看板产品型号：最多显示8位数字/英文或符号。

3、车间生产看板计划产量：通过遥控器输入固定值；最多显示9999。

4、车间生产看板实际产量：通过反射光电计数；最多显示9999。

5、车间生产看板生产节拍：通过遥控器设置节拍时间倒计时计数；最多显示9999。

6、车间生产看板小时产量：设置上班时间段；跟据实际产量；按小时制显示。

7、返工率自动计算，计算公式为：返工率=不良数/实际产量*100%。

8、清零：设置时间点清零（清实际产量；节拍产量；小时产量；不良数；返工率）。

9、不良数通过按钮计数，按一次加一个或多个（可设置）；可以通过遥控器修改。

车间生产看板系统组成

数据采集部分

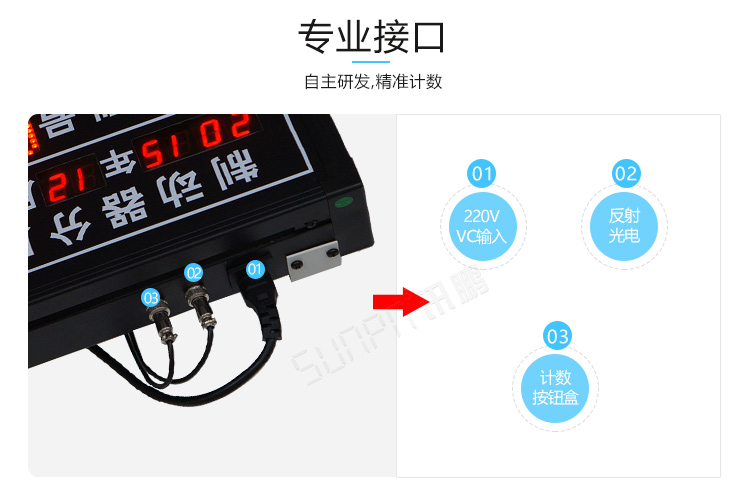

可以采集工位上的按钮动作，也可以采集设备PLC、行程开关、光电开关、扫描枪等信号

系统控制部分

由上位机软硬件组成，实时监控各工位的生产信息，包括现场控制电脑、交换机、服务器、控制软件等

系统输出部分

显示部分（LED电子看板、LCD液晶看板）、工位警灯、声音报警（喇叭、蜂鸣器、背景音乐等）

现场网络部分

各组成部分之间的通讯方式，可以是标准工业RS232/485、TCP/IP、RF433等无线调制信号

车间生产看板系统架构

1、单机版LED生产管理看板

单机版LED生产管理看板是最简单的一种生产管理工具，他只由工位触发硬件（计数按钮盒、光电开关、PLC等）、显示看板（点阵看板、数码管看板）组成。只作为单条产线数据采集的目视化管理。

2-单机版LCD生产管理看板

（界面更美观，设计更灵活，信息更丰富。）

单机版LCD生产管理看板由工位触发硬件（计数按钮盒、光电开关、PLC等）和显示端组成，显示端又由液晶电视机、液晶终端与内置的单机版软件组成，软件在液晶终端中可完成基本的数据保存与报表导出。

3-单机版LED生产管理软件系统

单机版LED生产管理软件系统是把车间所有看板通过RS485总线链接在一起，通过一台电脑安装软件，统一管理所有看板，包括导入生产计划和参数设置，并实时记录生产数据和生成Excel日报表。工位触发设备可以是计数按钮盒、光电开关、PLC等。

4-分布式LED生产管理软件系统---485总线

分布式LED生产管理软件系统与单机版LED生产管理软件系统最大的区别在于，分布式LED生产管理软件系统可以在局域网中任一PC安装客户端软件，进行查看生产数据。并通过权限设置，指定哪些用户可以操作车间看板参数与导出报表。

5-分布式LED生产管理软件系统---TCP/IP(LAN)

TCP/IP(LAN)组网方式在系统功能上与485总线组网方式一样， TCP/IP(LAN)组网方式的优点是不需要把所有产线的看板连在一起，只需把产线看板通过最近的交换机连接到局域网中即可，这样就可以把相隔很远的几个看板（不同楼层）连接在一个软件系统上，方便查看生产数据和生成同一个Excel报表。

6-分布式LCD生产管理软件系统

分布式LCD生产管理软件系统与分布式LED生产管理软件系统---TCP/IP(LAN)的功能与组网方式一致。以上所有架构的生产管理软件系统数据都可与企业其他数据库、接口或系统对接，实现系统间数据互通，统一管理。

车间生产看板相关配件

车间生产看板定制指导

车间生产看板应用场景

车间生产看板案例参考

车间生产看板现场案例
