我们先在所说的安灯系统指的是企业用分布于生产车间各个工位的灯光和声音报警系统来反馈生产线上有关设备和质量等信息的信息管理工具。该项应用起源于日本丰田汽车公司，主要用于实现车间现场的目视化管理。在一个安灯系统中每个设备或工作站都装配有呼叫按钮盒，如果生产过程中发现问题，操作员可以按栋故障的按钮来引起注意，使得生产过程的问题得到及时处理，避免生产过程的中断或减少他们重复发生的可能性。也方便生产车间的管理。

一、安灯系统功能特点：

1、安灯系统硬件自主研发生产，采用工业无线物联网技术，避免布线施工。

2、体积小、功耗小、信号强、接口全、部署方便

3、灵活多样的异常信息发布方式，可采用短信、腕表、PC消息、邮件、电子看板、语音等接受方式

4、异常处理可采用处理人员签到刷卡的方式，方便考核，提高及时性

5、管理端丰富多样，准确美观的数据报表及图表。

       安灯系统也是生产车间目视化管理的一种方法，是各工序间或者生产流程之间的一种信息交流方式，也是一种很高效的一种管理模式。JIT是一种拉动式的管理方式，它需要从最后一道工序通过信息流向上一道工序传递信息，这种传递信息的载体就是看板。没有生产看板，JIT是无法进行的。因此，JIT生产方式有时也被称作看板生产方式。安灯系统也在生产的JIT中占领着一定的地位。

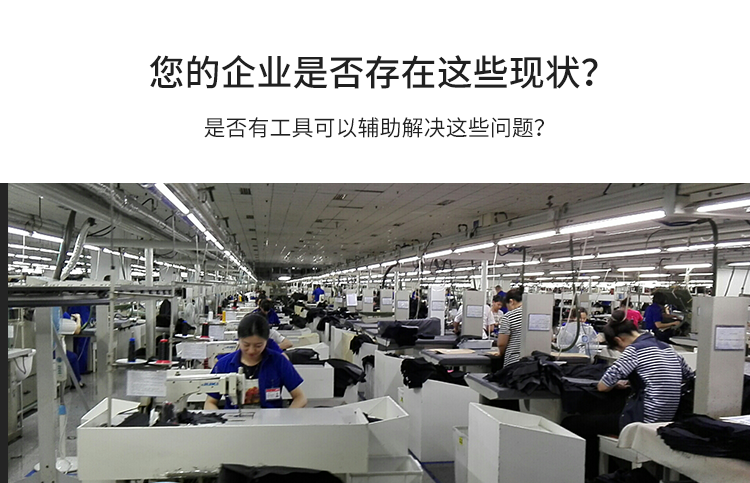

二、安灯系统解决这些问题？

1、生产效率低---管理无从下手

2、在制品堆积严重---问题不能及时处理解决

3、进度掌握不精确---现场状态监控能力不足

4、停机时间无法统计上报---设备综合效率低下

5、物料短缺---无法及时响应、时间流失

6、报表数据混乱---产品问题无法追溯

三、安灯系统优势介绍

1、提高生产效率---实现准时化生产的目标

2、异常报警---可快速响应处理异常情况

3、系统管理---信息通过网络层层上报

4、设备运行管理---故障、状态、维护信息

5、物料呼叫---显示物料呼叫信息

6、实时记录生产数据---统计分析和显示多种报表

       讯鹏安灯是一个面向制造业生产现场，快速联络生产、物料、维修、主管等部门以满足生产线需求，实时掌控和管理生产线状况的专门应用软硬件系统，实现生产透明管理。它是精益制造执行中的一个核心工具，也是MES制造执行系统中重要的组成部分。

四、安灯系统功能说明：

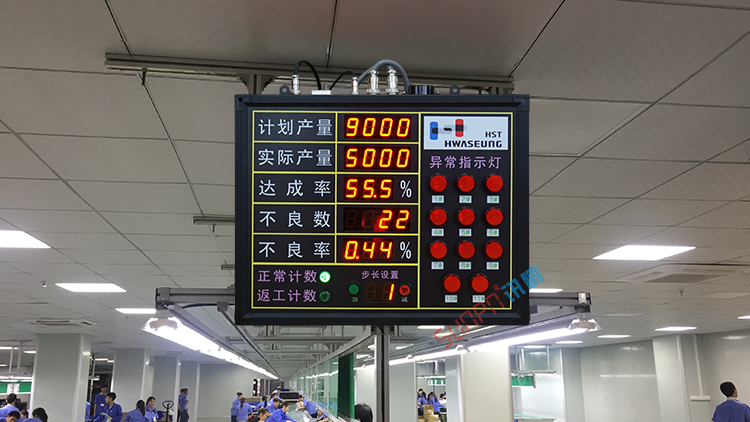

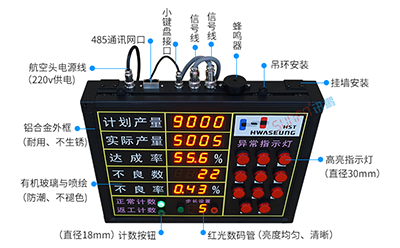

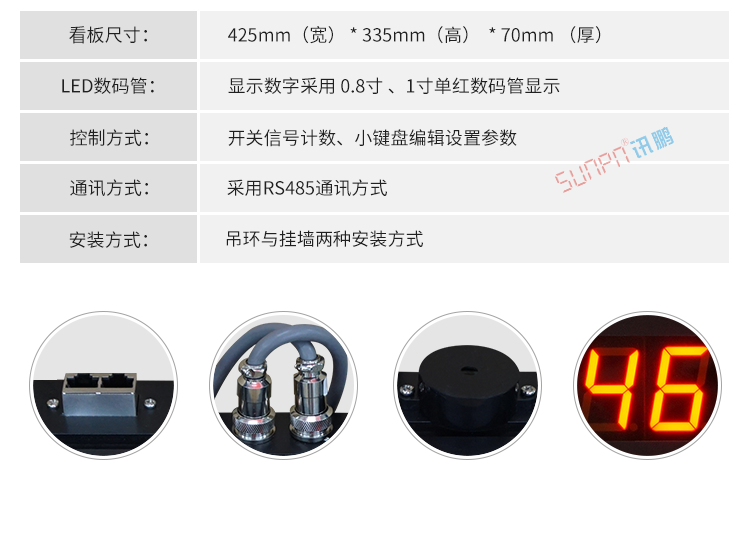

1、第 1 个航空头接口：共12个计数信号（开关信号），1 个信号连接启动按钮（按下导通有效） ，另外11个计数信号连接检测开关( ( 正常导通为不良品，异常断开为良品）

2、第 2 个航空头接口 ： 增加11个信号 ， 微动开关 。11个信号是检测产品有没有放到位 。当11个产品放到位时，按下启动按钮，进入正常检测，并进行计数。 当 11 个产品有一个未放到位时，按下启动按钮，检测优先显示未放到位的线号，指示灯闪烁、蜂鸣器嘀嘀嘀响 ，5 秒后自动关闭 ， 不计数 ； 直到所有产品放到位 ， 按下启动按钮才进行计数  ，此信号只判断产品是否放到位，不进行不良品与良品的计数 。当系统检测有不良品及未放到位产品时，只提示未放到位产品，不计数。

1. 计划产量： 小键盘编辑设置参数固定不变，可再次更改

2. 实际产量 ： 在正常计数状态下, 当员工按下 “ 启动按钮 ” 后 ， 看板根据步长数据进入检测程序（实时读取步长所设置的计数信号状态）累计实际产量，如有异常则累计不良品数量并声光报警。在返工计数状态下，当员工按下 “ 启动按钮 ” 后，看板根据步长数据进入检测程序（实时读取步长所设置的计数信号状态）当所有产品均为良品时，计入实际产量，同时减掉不良数。当有良品与不良品时，良品计入实际产量并减掉相应不良数，不良品数不在累加。

3. 达成率：实际产量 ÷ 计划产量 X100% = 达成率 （精确到小数点后 1位）

4. 不良数：同实际产量；声光报警为点亮相对应指示灯并报警 （指示灯点亮  10  秒自动关闭，喇叭长鸣 2秒自动关闭，发出滴 .... 声）

5. 不良率：不良数 ÷ 实际产量 X100% = 不良率 （精确到小数点后 1 位）

6. 正常计数 、返工计数 为 2  种生产模式 （ 按钮式切换 ，带灯不带锁 ，切换到哪种模式 ，哪种模式指示灯点亮，不在当前状态的指示灯灭）

7. 步长设置加号按钮按击 1 次加 1 ，减号按钮按击 1  次减 1

8. 断电数据自动保存，开机显示断电之前数据

安灯系统安装说明

        安灯系统主要应用于一些规模化、劳动密集型的一些企业。尤其在2005年以后，安灯系统得到了广泛应用。同时，随着系统的功能日益的改善，不断的增强，现在的安灯系统已极好的帮助了生产车间更加稳定的运行，对建立生产线有极大的促进作用。

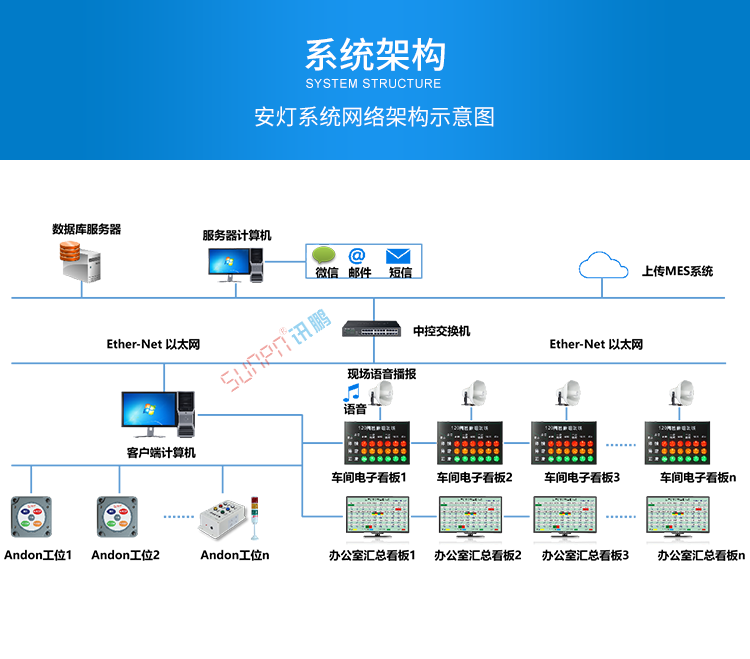

安灯系统组成

数据采集部分

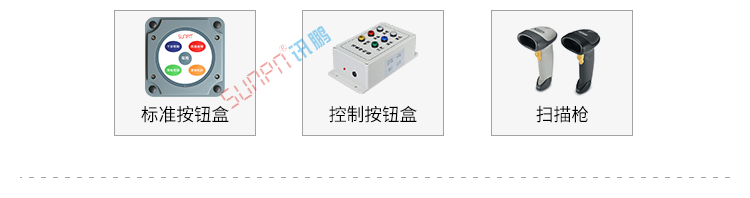

可以采集工位上的按钮动作，也可以采集设备PLC、行程开关、光电开关、传感器等信号

系统控制部分

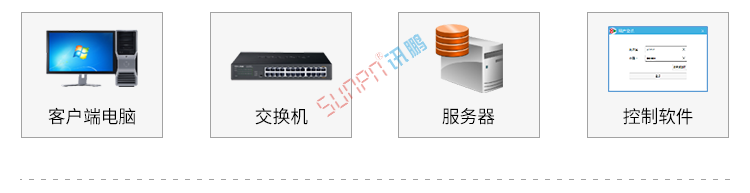

由上位机软硬件组成，实时监控各工位的生产信息，包括现场控制电脑、交换机、服务器、控制软件等

系统输出部分

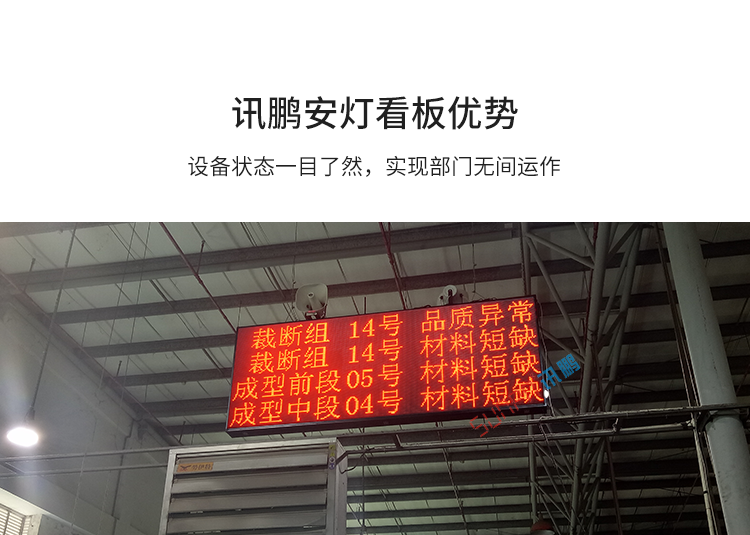

显示部分（LED电子看板、LCD液晶看板）、工位警灯、声音报警（喇叭、蜂鸣器、背景音乐等）

现场网络部分

各组成部分之间的通讯方式，可以是标准工业RS232/485、TCP/IP、WIFI、RF433等无线调制信号

安灯系统硬件介绍

       SP-AD433A安灯系统是讯鹏科技自主研发的一款工业级无线呼叫终端，产品采用GFSK调频技术，信号覆盖范围广、稳定性强；通讯采用双向通讯，并带LED状态指示灯，可确保信号正确到达；在功耗方面做了专门的优化设计，两节AA电池通常可使用2-5年；产品可广泛应用于工业呼叫现场，安灯系统等领域。

       讯鹏定制安灯按钮盒是采用塑料外壳，内置控制卡与有线或无线通讯模块，由按钮触发报警，发送至显示看板和软件后台，顶部文字用UV打印，美观耐用。电源方面一般采用适配器外部供电，按钮方案具有定制生产的灵活性，又可完美的实现无线、有线、RS485、TCP/IP等连接方式。并可扩展计数、刷卡等数据采集。满足大部分安灯系统与生产管理看板数据采集需求。

安灯系统软件介绍

        讯鹏安灯系统是一款与硬件相结合，实时了解机台与工位状态，让异常的信息得到快速、高效的解决的系统软件，同时记录每次异常报警的种类、响应时间和处理问题用时，提供改善生产管理和人员考核的数据参考，实现透明、快速的生产管理体制，提升协调能力，加快响应速度，节省企业资源。

安灯系统案例参考

安灯系统应用场景

        在车间生产管理中，每当一个生产计划确认后各个工位都会接收到生产信息，当我们个工位在生产在过程中发现缺少物料或者来料异常等信息时，如果用传统的人工传达，那样会很浪费时间且效率不高，但是现在我们有了安灯系统，就很方便，直接的链接各个部分，方便工位所需的各项来料正常供应。所有指令都通过安灯看板来完成，使车间流程更完善。
