安灯系统电子看板对生产现场的产线运行状况有着至关重要的作用，和个部门相互之间的配合都是一个产线至关重要的部分，现场出现了异常想要得到快速的解决必然需要各部门之间的协调配合。

       安灯系统电子看板在当前企业管理中，生产现场的异常情况是影响生产顺畅运行的主要原因，如设备状况、品质问题，物料短缺等各种情况，生产现场与支持部门常常是采用电话进行信息沟通，常常会出现沟通不顺畅等问题，而对于异常事件，相关部门的响应速度等也常常是问题不能及时解决，这些因素都对现在车间的管理有着极大的影响。

一、安灯系统电子看板-安灯系统基本需求

1、异常信息及时报警与反馈，包含缺料、质量、故障、帮助等4种异常

2、每个工位放置一个按钮，按钮状态可选择

3、报警提示警灯放置在LED安灯看板的左上方

4、安灯服务器，对各种异常数据进行采集并记录发生的产线、工位、时间。

5、远程信息发布功能，信息相互沟通

6、缺料信息加入扫描枪，针对某个工位上配送物料，对应的LED显示屏可以显示缺料情况

       在现在传统的生产方式下，规模较大的情况下，作为管理者肯定是不允许发生生产中断等情况的。但是以往我们的生产中，对于发现的不合格品也仅仅是做个标记然后搁置在一边，等到想起来才会去处理，这样在现在的生产中是绝对不允许的，安灯系统电子看板在现在的工厂生产中有着极大的意义。

二、安灯系统电子看板功能介绍：

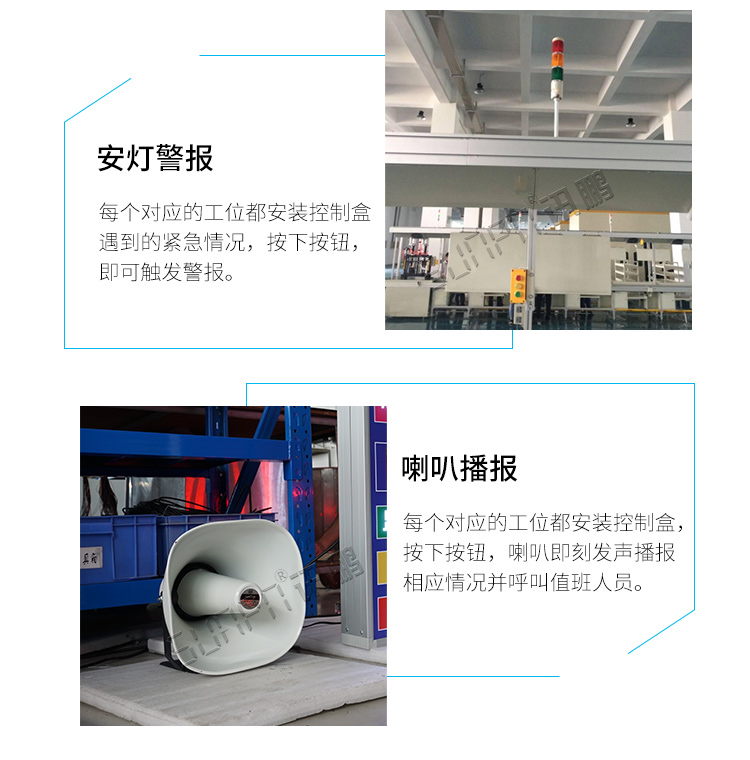

1.上每个工位上有标配1个按钮盒、1灯个柱形警灯（客户提供）按钮盒上有3个小按钮红、黄、绿3色，警灯（红、黄、绿）3色（5条线每条线有6个工位共30个工位）

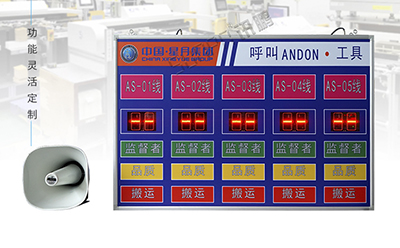

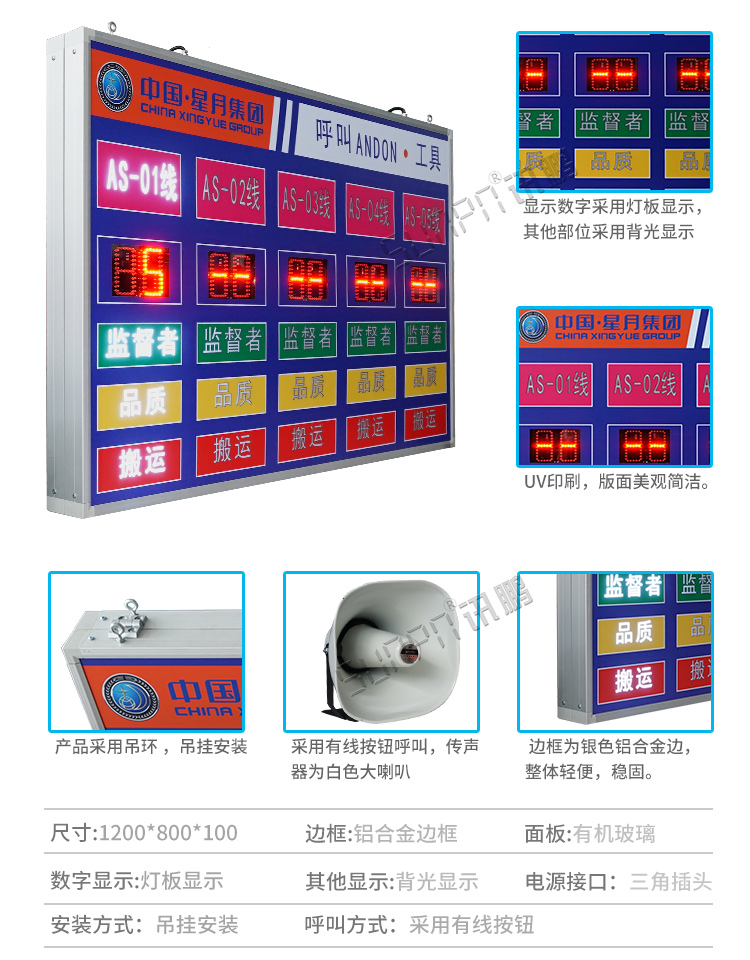

2.安灯按钮盒上3个小按钮分别对应显示屏（监督者、品质、搬运），按击1次小按钮，显示屏对应的型 线别、呼叫类型背光灯点亮并显示呼叫工位号，同时喇叭开始语音播报 ，警灯点亮对应颜色（警灯颜色对应呼叫类型颜色），循环播报 ，间隔10秒，再次按击同一小按钮，取消这次报警（报警取消时，警灯灭，显示屏对应线别、呼叫类别、工位号灯灭）；当同时出现多个工位呼叫时，按先后循序循环播报，间隔10秒。喇叭音量大小可用遥控器调整，呼叫间隔时间可用遥控器调整（设置范围1-999秒）

3. 警灯颜色按钮盒小按钮颜显示屏呼叫类型（监督者、品质、搬运）颜色（一 一  对应）

安灯系统电子看板系统架构

安灯系统电子看板系统组成

数据采集部分

可以采集工位上的按钮动作，也可以采集设备PLC、行程开关、光电开关、传感器等信号

系统控制部分

由上位机软硬件组成，实时监控各工位的生产信息，包括现场控制电脑、交换机、服务器、控制软件等

系统输出部分

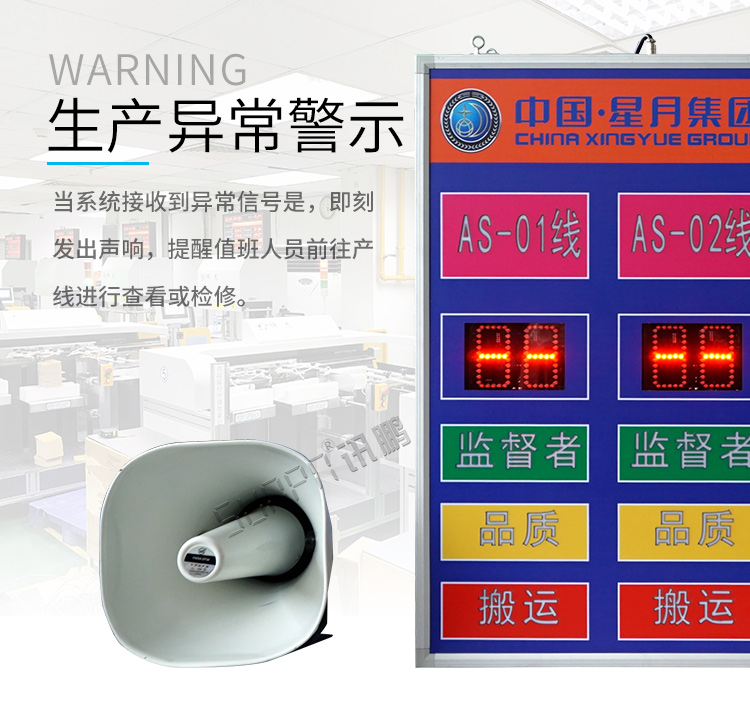

显示部分（LED电子看板、LCD液晶看板）、工位警灯、声音报警（喇叭、蜂鸣器、背景音乐等）

现场网络部分

各组成部分之间的通讯方式，可以是标准工业RS232/485、TCP/IP、WIFI、RF433等无线调制信号

安灯系统电子看板硬件介绍

       SP-AD433A安灯系统是讯鹏科技自主研发的一款工业级无线呼叫终端，产品采用GFSK调频技术，信号覆盖范围广、稳定性强；通讯采用双向通讯，并带LED状态指示灯，可确保信号正确到达；在功耗方面做了专门的优化设计，两节AA电池通常可使用2-5年；产品可广泛应用于工业呼叫现场，安灯系统等领域。

       讯鹏定制安灯按钮盒是采用塑料外壳，内置控制卡与有线或无线通讯模块，由按钮触发报警，发送至显示看板和软件后台，顶部文字用UV打印，美观耐用。电源方面一般采用适配器外部供电，按钮方案具有定制生产的灵活性，又可完美的实现无线、有线、RS485、TCP/IP等连接方式。并可扩展计数、刷卡等数据采集。满足大部分安灯系统与生产管理看板数据采集需求。

安灯系统电子看板软件介绍

        讯鹏安灯系统是一款与硬件相结合，实时了解机台与工位状态，让异常的信息得到快速、高效的解决的系统软件，同时记录每次异常报警的种类、响应时间和处理问题用时，提供改善生产管理和人员考核的数据参考，实现透明、快速的生产管理体制，提升协调能力，加快响应速度，节省企业资源。

安灯系统电子看板案例参考

安灯系统电子看板应用场景

       想要车间的问题额到改善，想要我们的生产更加顺畅，那安灯系统电子看板是必不可少的，出现问题及时解决，生产线遇到故障正常运行，确保生产线不停线，安灯系统电子看板直接把相关问题直接表现出来，让大家看的到，也更加容易解决。
