重庆力耀科技有限公司为台湾独资企业，是一家主要生产笔记本散热模组的笔电配套企业。近年来随着笔记本电脑普及率的增高，其需求也不断增加，与之配套的零部件产业市场也越来越好。根据璧山工业园区的发展规划，电子信息产业将作为璧山工业园区璧城片区中主导产业之一，电子市场的快速发展必将给重庆力耀科技有限公司带来更大的发展空间，公司将抓住电子产业的快速发展机遇，做强自己的主导产业，加大技术装备及研发投入力度，为重庆乃至中国电子行业发展做出应有的贡献。

       重庆力耀科技采用的是讯鹏科开发的一款ESD防静电在线监控系统，ESD防静电监控系统可用于对双回路防静电手腕带接地系统状态、设备(工作台) 接地状态、台垫接地状态等参数的实时监测，可以通过声光报警方式实时提醒用户仪器的工作状态。ESD防静电监控系统可存储测量 数据并具有向ESD静电在线监控显示屏传送数据的功能。可在ESD静电在线监控显示屏上实时显示测量数据并进行数据分析。

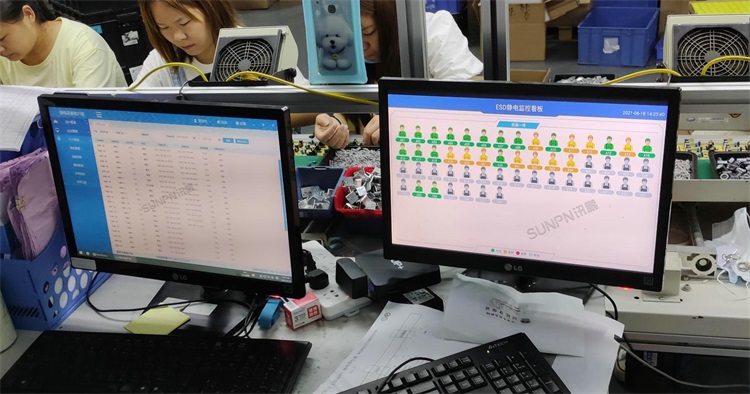

ESD防静电在线监控系统-现场照片

一、ESD防静电在线监控系统-硬件组网

1、静电监控仪：RS485通讯，通过静电仪通过手拉手的方式连接到TCP/IP转换器，转换器连接

2、1个TCP/IP转换器可以添加：255个静电仪

视频右下方窗口，支持全屏播放

二、ESD防静电在线监控系统-硬件功能说明

1、监控静电仪在线，离线，离岗，报警

2、在线：信号持续在线传输数据

3、离线：静电仪断电为离线

4、离岗：离岗需要触发我们硬件上的按钮，按钮带灯带锁，离岗状态灯亮，正常灯灭

5、报警：静电环接触不良或者没有带好，设备检测到软件就会报警通知和记录这项数据

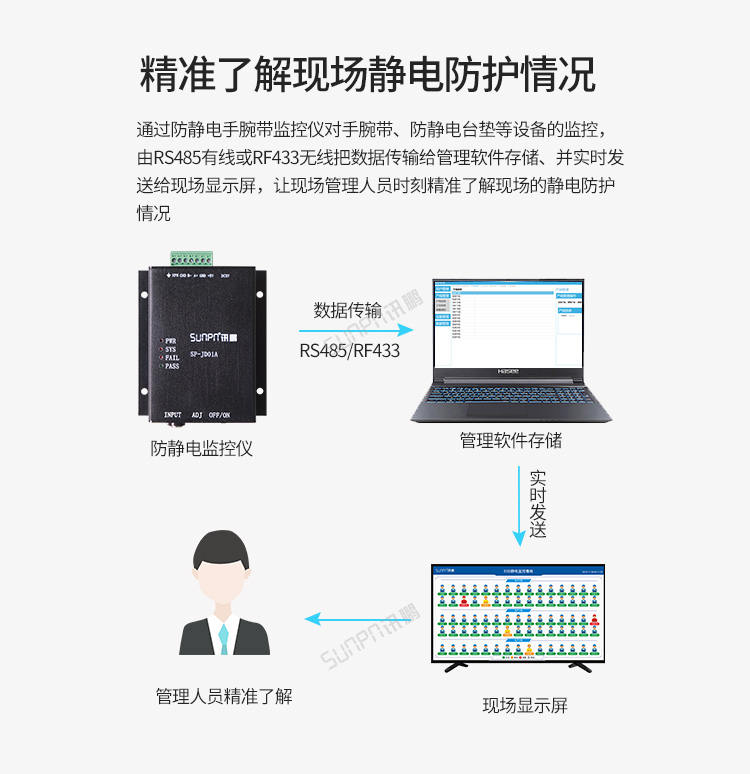

ESD防静电在线监控系统-系统架构

ESD防静电在线监控系统-软件界面

软件界面-显示端

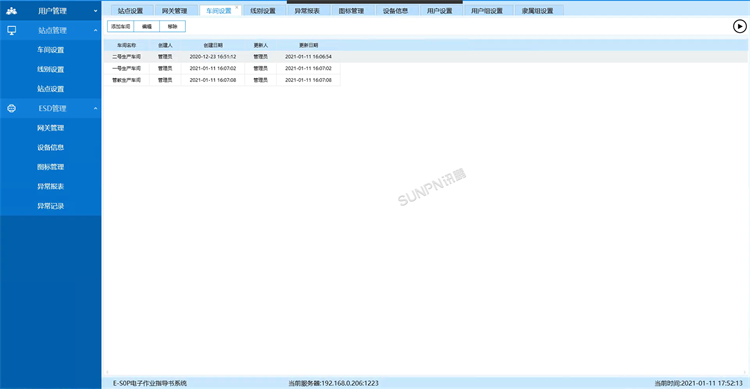

软件界面-车间管理

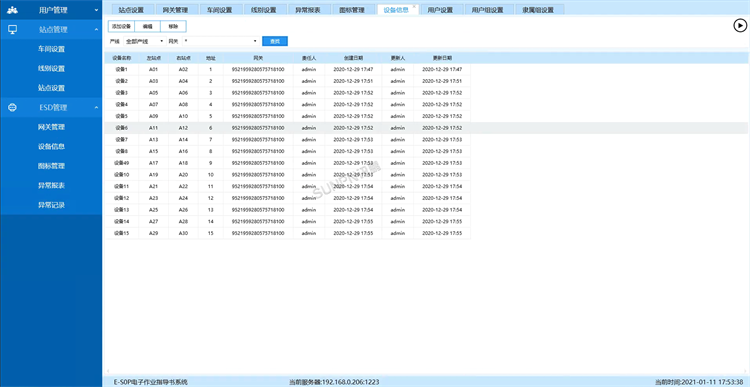

软件界面-设备信息

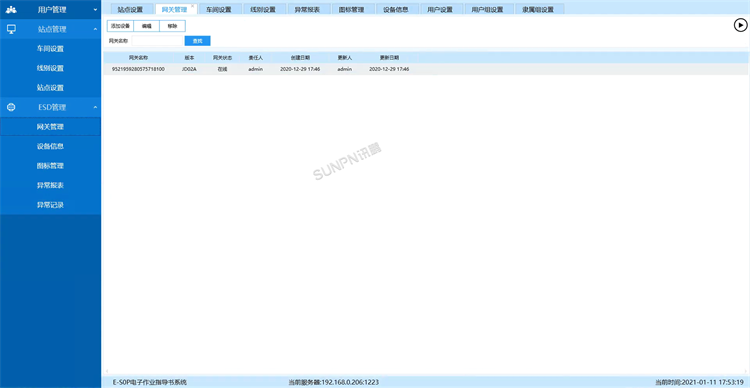

软件界面-网关设置

软件界面-线别设置

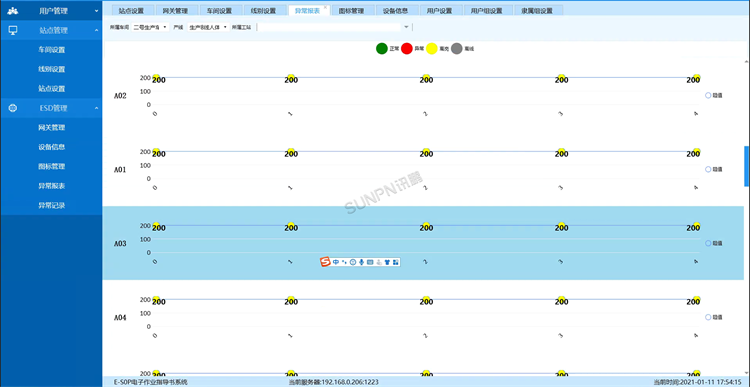

软件界面-异常报表

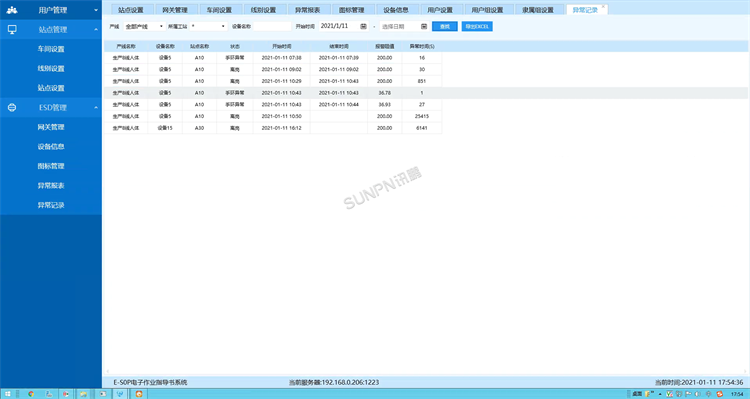

软件界面-异常记录

软件界面-站点设置

三、ESD防静电在线监控系统-软件功能

1、实时监控：客户端实时监控界面和单独显示端界面，监控内容需要按照（线名 ；站点 ；监控内容）。

2、监控内容：在线，离线，离岗，报警

3、异常查询：查询异常报警次数-柱形图 ；查询表格导出，普通格式，可以选择查询条件，产线，时间段。

4、站点静电环报警，软件可以通过短信或者微信通知对应责任人，这个通知需要按照对应产线和和站点，这样可以分成多人处理对应自己产线的报警。

5、短信报警：需要够买短息猫和短信卡  ；微信报警：需要客户准备企业微信号和外网域名。

四、ESD防静电在线监控系统-软件注意事项

1、静电仪通讯方式，RS485手拉手连接到TCP/IP转换器上，但是对应1个转换器可能涉及到几条产线的设备，软件要能设置对应TCP/IP模块连接的静电仪 30个对应2条线 地址码 01-015对应的是那条线，016-030对应的是那条线，软件要可以多选配置模式。

2、软件监控界面一条产线静态最多监控 35个工位，大于左右滚动显示，行数显示范围看实际效果，大于显示行数，就换页显示。

3、产线名称和工位名称可以通过软件后台修改。
