随着社会发展，用户对图文语音视频、数据等多媒体传输的要求越来越高。数据电缆作为智能楼宇和小区布线系统中的一种高频传输介质，工程上对数据电缆的要求也越来越高，特别是对数据电缆的生产工艺要求。为了避免各种生产过程中的问题，生产出符合要求的数据电缆，各生产企业也是费尽苦心，其实不光是数据电缆，其他电缆的生产也存在用户和场景对产品更高要求的问题。今天我们介绍的电缆生产线管理电子看板就是把我们的电缆生产设备上的数据放大到电子看板上汇总显示，看板通过通讯和设备信号计数或呼叫报警，实时更新看板数据。让操作人员和管理人员等更直观的了解设备的实时状态。

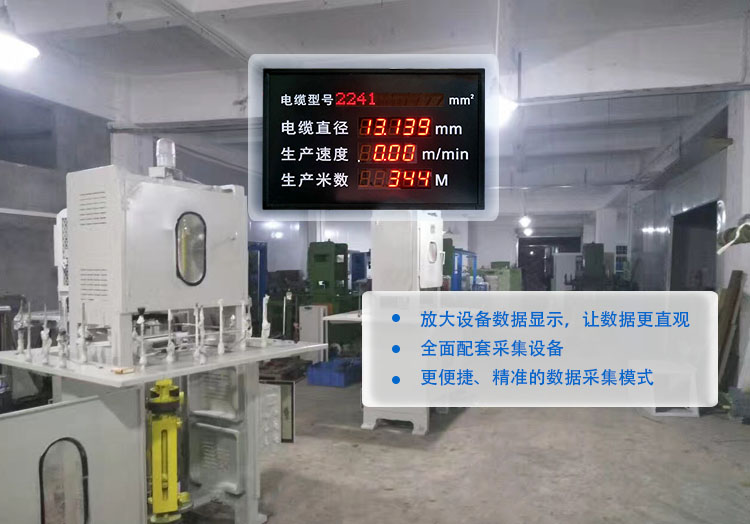

电缆生产线管理电子看板目的

放大设备数据显示，让数据更直观

全面配套采集设备

更便捷、精准的数据采集模式

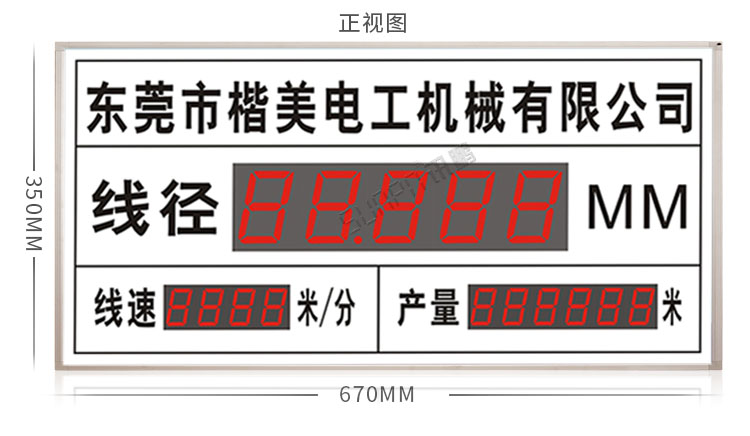

电缆生产线管理电子看板方案示例

电缆生产线管理电子看板功能说明

1、线经数据通过与激光线经仪通讯对接采集数据，通讯接口RS485.显示格式：88.888

2、设备通讯资料

   串口工作方式RS485

  （1）串口设置：波特率2400bps，8位数据位，1位停止位，偶校验，无握手信号

  （2）测量头自动上传数据，每帧9字节ASCII码前1~6字节为测量外径数据，如果接单向测径仪数据为测量外径值，如果接双向测径仪数据为X、Y测量值的平均值

  （3）第7~8字节是校验

举例说明：

例如：测量外径数据为010.246，校验计算：01+02+46=49则发送ASCII码数

据为：30 31 30 32 34 36 34 39 0D

例如：测量外径数据为010.598，校验计算：01+05+98=104，这样将百位与个位相加，校验码取05

则发送ASCII码数据为：30 31 30 35 39 38 30 35 0D

3、线速信号通过连接npn常开低电平信号，一次计一米

  （1）程序自动计算每分钟线速。

  （2）产量数据通过开关信号累计，可通过遥控器编辑数据，清零数据。

  （3）可设置一个清零时间点（可控制关闭或者打开），自动清除产量数据。

电缆生产线管理电子看板遥控操作说明

一、编辑数据（产量）

1 ) 按【E d i t】键进入数据编辑状态，光标在【产量】栏闪烁；

2 ) 光标闪烁栏处，按【数字】键输入相应数据；

3 ) 按【E N T E R】键，数据保存并退出；

4 ) 按【E s c】键，取消本次操作并退出；

注：线速自动计算，等于产量/分钟。

二、设置时间

1 ) 按【T i m e】键进入时间设置状态，光标在【线径】栏闪烁；

2 ) 按【F 3】键，光标向右移动一位；

3 ) 按【F 2】键，光标向左移动一位；

4 ) 光标闪烁处，按【数字】键输入相应数据；

5 ) 按【E N T E R】键，数据保存并退出；

6 ) 按【E s c】键，取消本次操作并退出；

注：1 .输入无效时间自动恢复当前有效时间；

2 .此次设置依次输入x x时x x分。

三、设置通信超时时间

1 )按 【M o d e l】键进入通信超时时间设置状态，光标栏闪烁；

2 )光 标闪烁处，按【数字】键输入相应数据；

3 )按 【E N T E R】键，数据保存并退出；

4 )按 【E s c】键，取消本次操作并退出；

注：1 .初次进去如果显示O F F ,再按【M o d e l】键打开；

2 .通信超时时间单位为S ,如果通信大于设置的时间显示“-”。

四、软关机

1 )按 【E S C】键进入软关机，屏幕不显示；

2 )再 按【E S C】键，屏幕恢复正常显示。

五、设置自动清零时间点

1 )按 【E s c】键进入软关机，屏幕不显示；

2 )按 【T i m e】，进入清零时间点设置状态；

3 )按 【F 3】,切换到下一个时间点查阅或设置；

4 ) 按【F 2】,切换到上一个时间点查阅或设置；

5 )按 【M o d e l】，打开或者关闭该时间点；

6 )按 【E N T E R】键，数据保存并退出；

7 )按 【E s c】键，取消本次操作并退出；

注：1 .【线径】栏输入清零时间点；

2 .【线速】栏显示清零时间点个数；

3 .最多可设置1个清零时间点，当系统时间运行到

清零时间点时，自动清零相应的数据。

六、一键清零

1 )按 【D e l】键，清零项闪烁；

2 )按 【E N T E R】键，数据清零并退出；

3 )按 【E s c】键，取消本次操作并退出；

4 )编 辑数据时按【D e l】键可单独清零。

七、复位参数

1 )按 【E s c】键进入软关机，屏幕不显示；

2 )按 【S p a c e】键,主机全闪；

3 )按 【E N T E R】键，数据复位并退出；

4 )按 【E s c】键，取消本次操作并退出；

注：复位参数是将时间、数据、计数参数恢复至出厂设置状态。

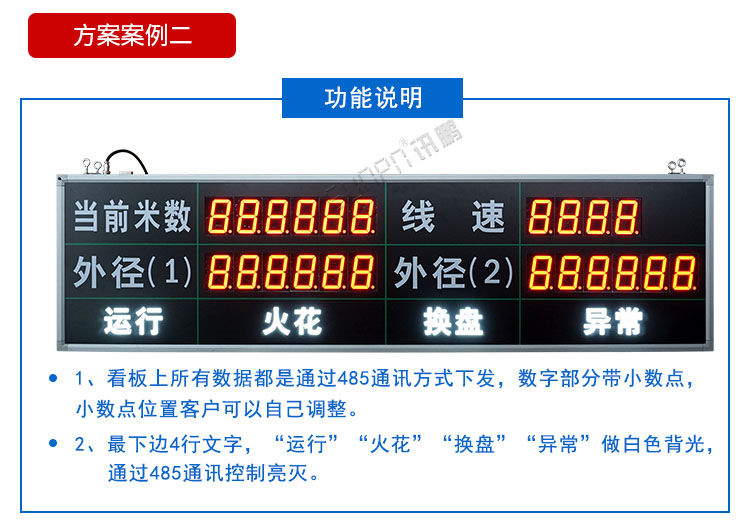

电缆生产线管理电子看板方案二

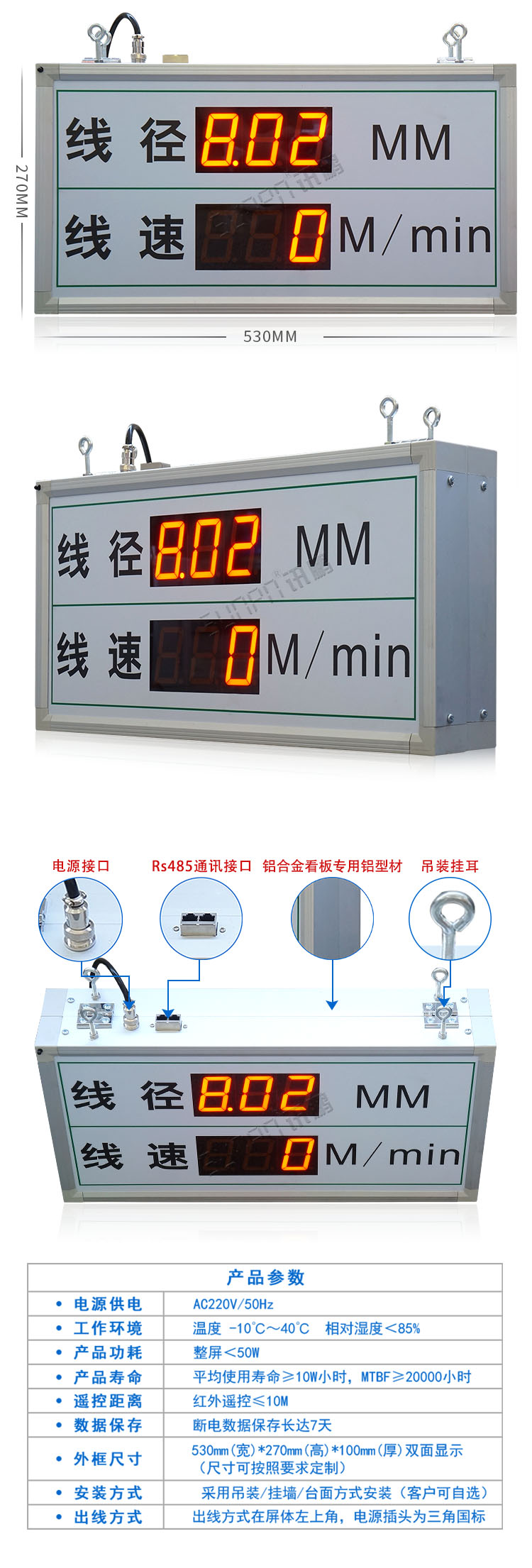

电缆生产线管理电子看板方案三
