在电缆的生产过程中，大部分都是利用机械设备完成，比如用于成缆的设备，也就是把绝缘线芯绞合在一起，并加以填充、绕包的设备，称为成缆机。

       成缆机有普通式和盘绞式两种。普通式成缆机有笼式和盘式两种，成缆速度一般在10m/min 以下。大型成缆机制成盘式，能进行三芯、四芯及五芯电缆的成缆。如1+3/1600 和1+3/2400、1+4/1600、1+4/2400 成缆机，最大放线盘分别为1600mm 和2400mm。中、小型成缆机制成笼式，绞合部分如同绞线机的绞笼，有1+6/1000 和1+6/400 型等规格形式。盘绞式成缆机是较新的成缆设备，生产效率高，速度一般在30m/min 以上，适用范围大，能用于各种电力电缆的成缆，也可用于通信电缆和控制电缆以及大截面超高压电缆分裂导体的缆合。电缆生产设备上的这些数据都是通过设备自己的传感器采集，显示在设备的人机界面上，但由于人机界面屏幕尺寸的局限性，给数据的展示带来诸多不便，所以我们需要线径线速LED通讯屏来放大电缆生产设备数据显示，让数据更直观。线径线速LED通讯屏通过通讯接收设备的实时数据并同步显示出来，方便操作人员和管理人员更直观的了解电缆生产设备的实时状态，讯鹏生产的线径线速LED通讯屏可根据电缆生产设备的Modbus RTU通信协议开开发设计，实现数据的完美同步。

在电缆生产设备开机过程中，大致有以下几点注意事项：

a、适当选配压模，要求选配的压模对绝缘线芯不造成损伤，并能得到合理的成缆外径。

b、圆形电缆采用退扭或不退扭方式成缆，成缆间隙采用玻纤绳填充，填充材料接头处应分成小股间隔一定距离打结，避免外径局部粗大。

c、成缆缆芯外绕包一层中碱带，绕包应紧密、不脱壳，包带接头处平滑、圆整。

d、成缆线芯接头处不得超过成缆外径，接头处作出明显标志。

       在品质和物料的管控上面，设备也可以通过通讯发送到安灯看板上，方便管理人员及时了解各机台的生产状态，安灯看板也可以通过系统将报警信息发送到相关人员的邮箱、短信或微信上。系统后台将这些数据生成报表提交给上级，给人员的考核与决策提供有力的数据依据。

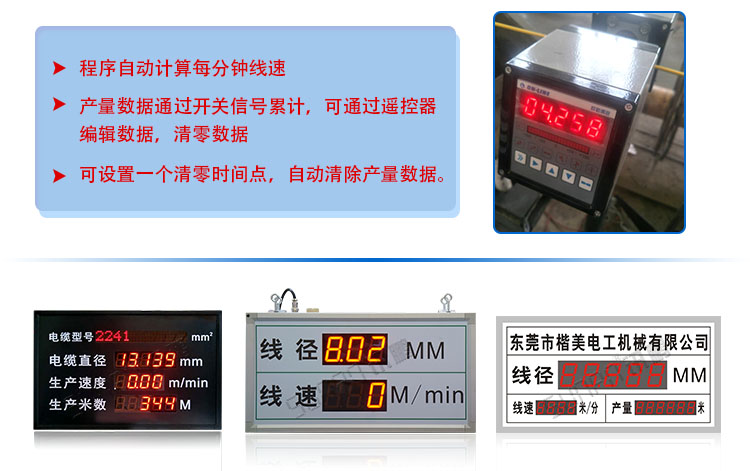

线径线速LED通讯屏目的

程序自动计算每分钟线速

产量数据通过开关信号累计，可通过遥控器

编辑数据，清零数据

可设置一个清零时间点，自动清除产量数据。

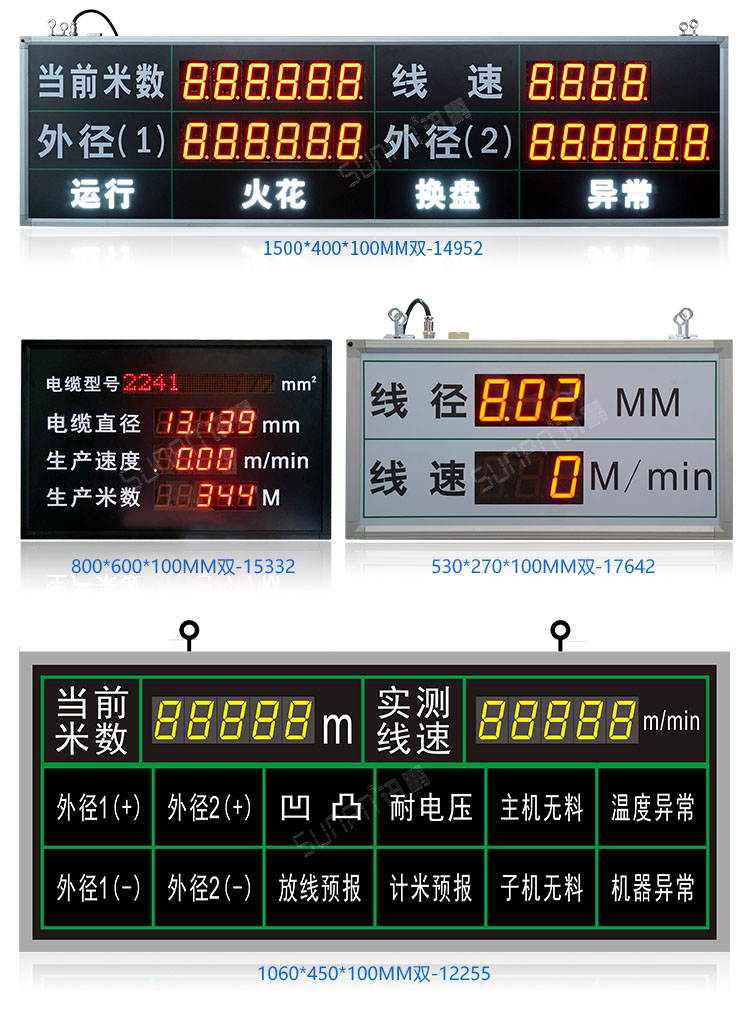

线径线速LED通讯屏方案示例

Modbus RTU通信协议

一、通信模式

1．通讯接口电气标准:        通讯接口符合RS-232  RS--485国际标准。

2. 通讯协议:                  采用MODBUS通讯协议RTU模式。

3．通讯格式约定:

 （1）通信速率: 9600 bps

 （2）RTU数据格式。

 （3）字符格式为10位：

a.  数据位：8 bit;

b.  起始位：1 bit;

c.  停止位：1 bit;

d.  无奇偶校验位；

二、指令功能说明

1、读取单个仪表寄存器内容（指令码：0x03）

B、读单个仪表寄存器地址内容格式：

仪表回传数据格式：

3、连续写多个寄存器地址数据（指令码：0x10）

仪表回传数据格式：

三、寄存器地址说明

通讯接线说明

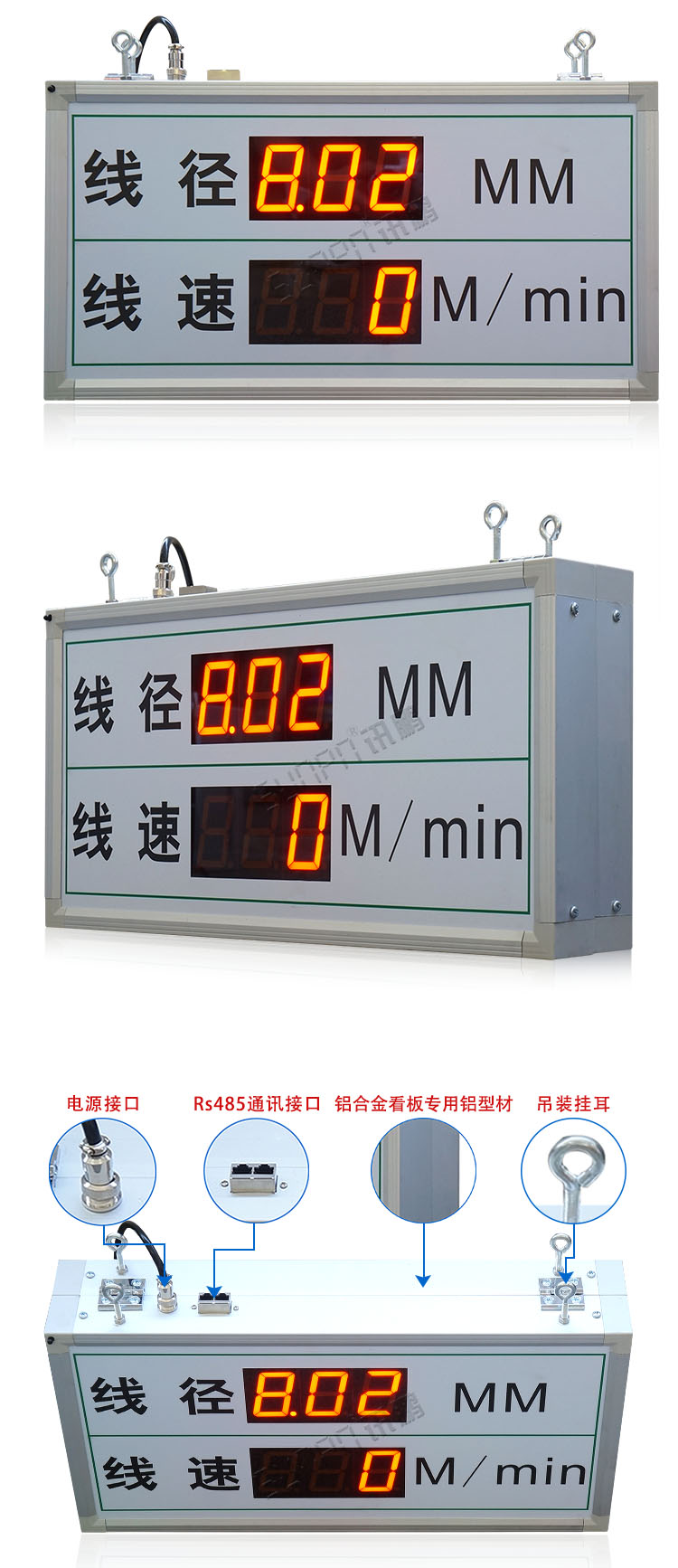

线径线速LED通讯屏功能说明

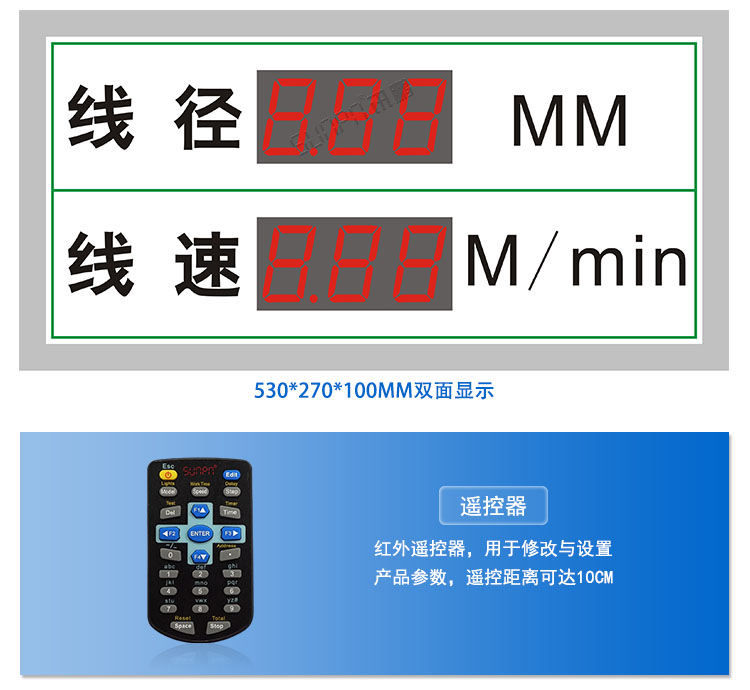

一、编辑数据（线径、线速）

1、按【Edit】键进入数据编辑，光标在【线径】栏闪烁

2、按【F4】键，切换到下一【线速】栏闪烁，以此类推

3、按【F1】键，切换到上一【线径】栏闪烁，以此类推

4、光标闪烁栏处，按【数字】键输入相应数据

5、按【ENTER】键，数据保存并退出

6、按【Esc】键，取消本次操作并退出

二、软关机

1 、按【E S C】键进入软关机，屏幕不显示

2、再按【E S C】键，屏幕恢复正常显示

三、一键清零

1、按【Del】键，清零项闪烁

2、按【ENTER】键，数据清零并退出

3、按【Esc】键，取消本次操作并退出

4、编辑数据时按【Del】键可单独清零

四、设置本机ID

1、按【Esc】键进入软关机，屏幕不显示

2、按【.】键进入本机ID设置状态，光标在闪烁

3、光标闪烁栏处，按【数字】键输入相应数据

4、按【ENTER】键，数据保存并退出

5、按【Esc】键，取消本次操作并退出

注：本机ID设置范围1—255

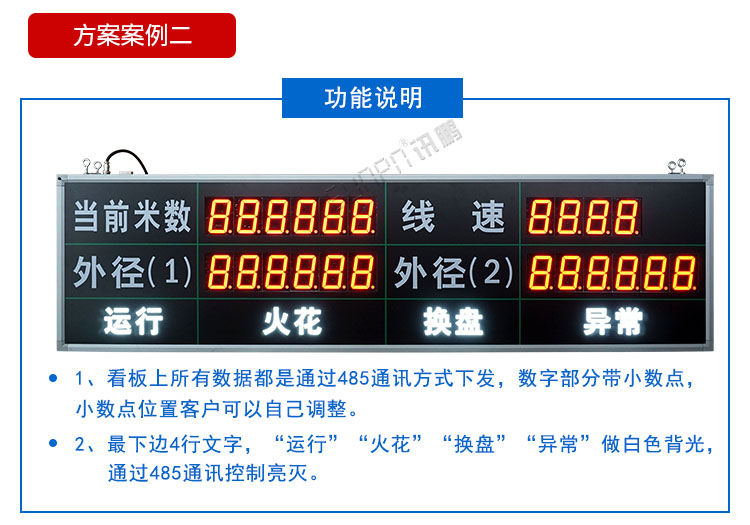

线径线速LED通讯屏方案二

线径线速LED通讯屏设计参考

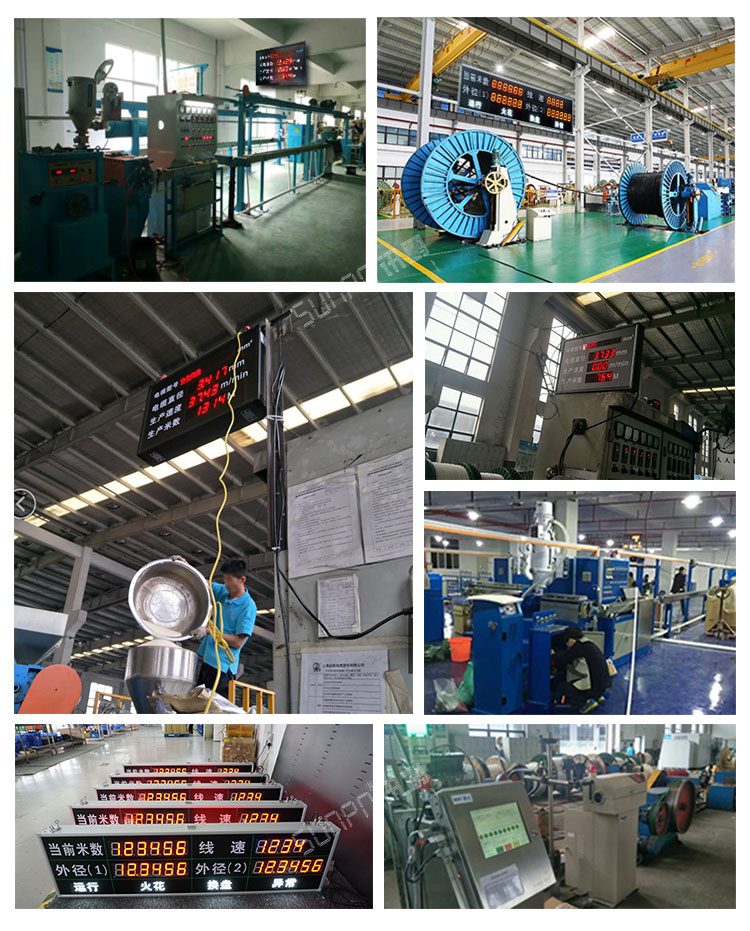

线径线速LED通讯屏应用场景
