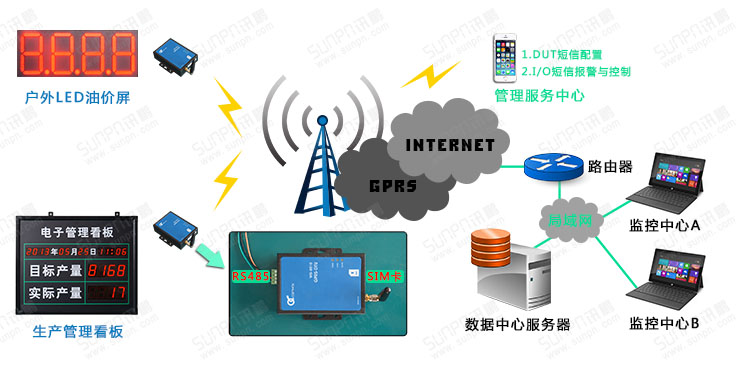

GPRS远程控制收发卡应用图示

工作过程

      GPRS DTU上电后，首先读出内部FLASH中保存的工作参数（包括GPRS拨号参数，串口波特率，数据中心IP地址等，事先已经配置好）。

      GPRS DTU登陆GSM网络，然后进行GPRS PPP拨号。拨号成功后，GPRS DTU将获得一个由移动随机分配的内部IP地址(一般是10.X.X.X)。也就是说，GPRS DTU处于移动内网中，而且其内网IP地址通常是不固定的，随着每次拨号而变化。 我们可以理解为GPRS DTU这时是一个移动内部局域网内的设备，通过移动网关来实现与外部Internet公网的通信。这与局域网内的电脑通过网关访问外部网络的方式相似。

      GPRS DTU主动发起与数据中心的通信连接，并保持通信连接一直存在。 由于GPRS DTU处于移动内网，而且IP地址不固定。因此，只能由GPRS DTU主动连接数据中心，而不能由数据中心主动连接GPRS DTU。这就要求数据中心具备固定的公网IP地址或固定的域名。数据中心的公网IP地址或固定的域名作为参数存储在GPRS DTU内，以便GPRS DTU一旦上电拨号成功，就可以主动连接到数据中心。

      具体地讲，GPRS DTU通过数据中心的IP地址（如果是采用中心域名的话，先通过中心域名解析出中心IP地址）以及端口号等参数，向数据中心发起TCP或UDP通信请求。在得到中心的响应后，GPRS DTU即认为与中心握手成功，然后就保持这个通信连接一直存在，如果通信连接中断，GPRS DTU将立即重新与中心握手。

      由于TCP/UDP通信连接已经建立，就可以进行数据双向通信了。

      对于DTU来说，只要建立了与数据中心的双向通信，完成用户串口数据与GPRS网络数据包的转换就相对简单了。一旦接收到用户的串口数据，DTU就立即把串口数据封装在一个TCP/UDP包里，发送给数据中心。反之，当DTU收到数据中心发来的TCP/UDP包时，从中取出数据内容，立即通过串口发送给用户设备。

      通过有线的数据采集中心，同时与很多个GPRS DTU进行双向通信。这是目前GPRS DTU应用系统中最为常用的方式。
