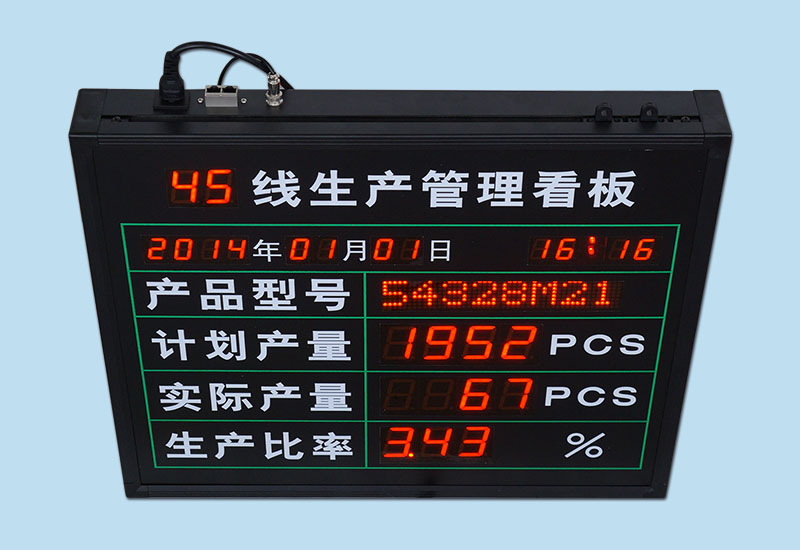

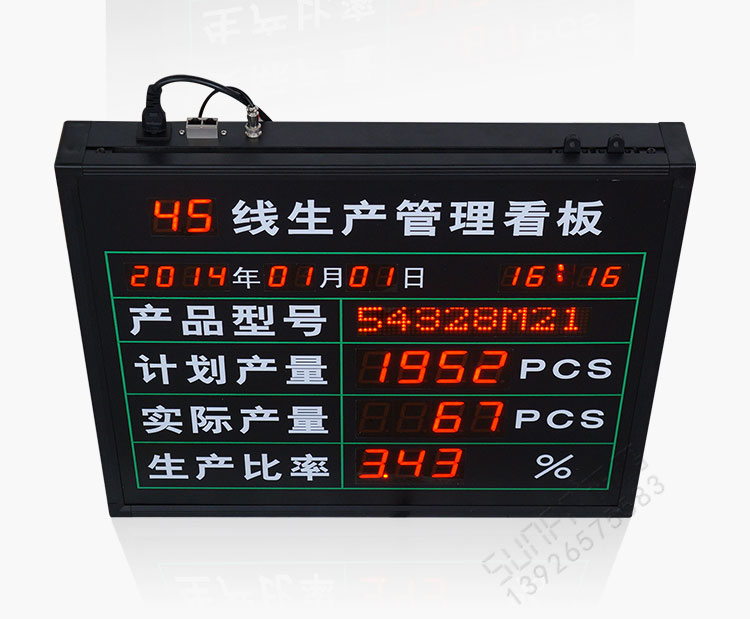

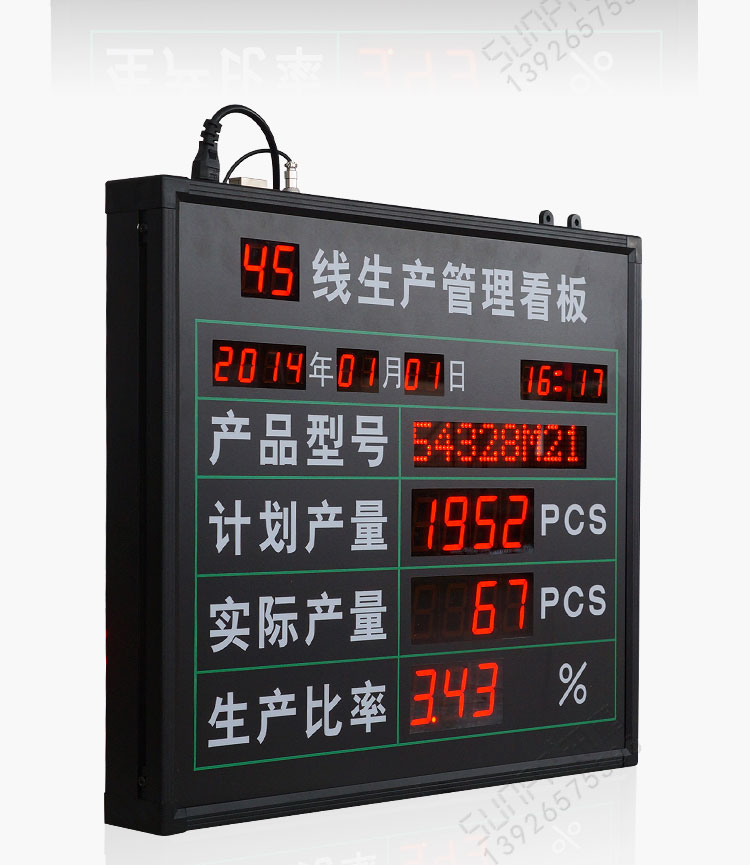

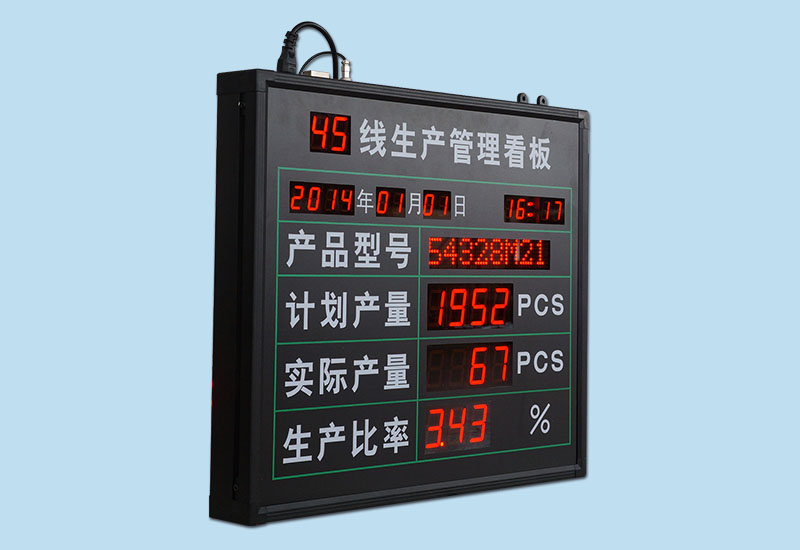

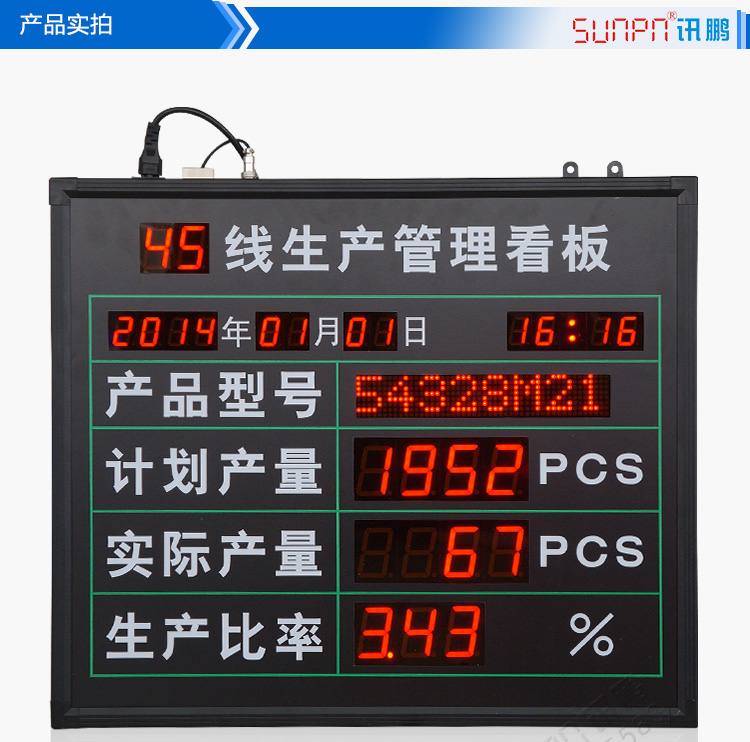

生产管理看板实拍

生产管理看板材质简述：

  1、外框材质：铝合金看板专用铝型材（70mm）

  2、面板材质：有机玻璃与喷绘写真

  3、显示材质：1寸（34mm高*24mm宽）、1.5寸（44mm高*31mm宽）、1.8寸（56mm高*38mm宽）红光数码管，3.75模块。

  4、副件材质：红外遥控器，计数信号尾巴线。

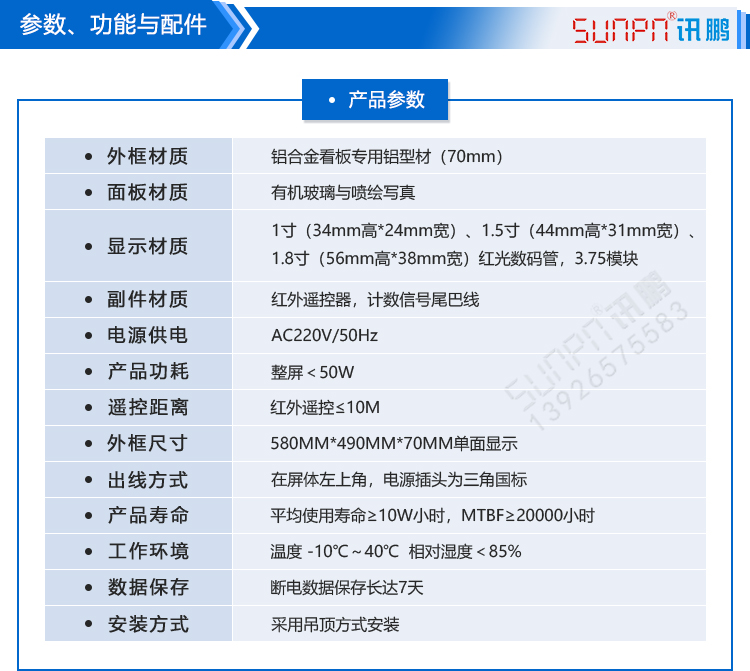

生产管理看板产品参数：

  1、电源供电：AC220V/50Hz

  2、工作环境：温度 -10℃～40℃  相对湿度＜85%

  3、产品功耗：整屏＜50W

  4、产品寿命：平均使用寿命≥10W小时，MTBF≥20000小时

  5、遥控距离：红外遥控≤10M

  6、数据保存：断电数据保存长达7天

  7、外框尺寸：580MM*490MM*70MM单面显示。

  8、安装方式：采用吊顶方式安装。

  9、出线方式：出线方式在屏体左上角，电源插头为三角国标。

生产管理看板功能说明：

  1、线别通过遥控器输入。

  2、时间自动运行，遥控器修正时间。

  3、产品型号显示8位数字和字母及字符，遥控器编辑。

  4、计划产量与实际产量可遥控器编辑数据，计划可根据节拍时间自动累加。节拍时间隐藏显示格式为999.9秒，通过遥控设定。

  5、实际产量通过开关信号计入。可设置计数步长。

  6、生产比率程序自动运算=（实际/计划）*100%

  7、看板预留RS485通讯接口。以备后期开发电脑软件。

生产管理看板遥控器操作说明

一、编辑数据（线别、计划产量、实际产量）

①　按【Edit】进入，此时目标栏闪烁；

②　按【F1】/【F4】,上下切换闪烁菜单；

③　闪烁菜单处，通过数字键输入数据；

④　按【ENTER】，保存数据并退出；

⑤　按【ESC】，取消本次操作并退出；

注：生产比率=（实际/计划）*100%

二、设置时间

①　按【Time】,进入设置，光标在日期栏闪烁；

②　按【F2】光标向左移动；

③　按【F3】光标向右移动；

④　闪烁菜单处，数字键输入数据；

⑤　按【ENTER】，保存数据并退出；

⑥　按【ESC】，取消本次操作并退出；

注：输入无效时间将自动恢复当前有效时间；

此设置下依次输入的是20XX年XX月XX日XX时XX分。

三、设置实际计数步进长度、间隔时间、闭合时间

①　按【Step】,此时生产比率栏闪烁；

②　按【F1】/【F4】上下移动菜单；

③　闪烁菜单处，通过数字键输入数据；

④　按【ENTER】，保存数据并退出；

⑤　按【ESC】，取消本次操作并退出；

步进长度显示在生产比率栏：

例：在此状态下：

输入0001表示 步长=1，计数时，每计一次，数量加1；

输入0005表示 步长=5，计数时，每计一次，数量加5。

间隔时间显示在计划产量栏：二次计数之间的最小间隔时间

例：间隔时间设置成01.00，该时间为上次计数结束，1秒以内开关闭合视为无效（为确保计数正常，请按实际数值输入，单位秒）。

闭合时间显示在实际产量栏：开关感应一个产品所需的时间

例：闭合时间设置成01.00，则开关闭合的时间须大于1S才视为有效。

四、设置节拍时间

①　按【Speed】,进入节拍时间，此时光标在计划产量栏闪烁；

②　闪烁菜单处，通过数字键输入数据；

③　按【ENTER】，保存数据并退出；

④　按【ESC】，取消本次操作并退出；

注：节拍时间:生产一个产品所需的理论时间,节拍时间单位：秒。

例：在此状态下，输入001.0表示理论上生产一个产品需1秒，

即每过1秒，目标产量自动加1；

节拍时间设为000.0，目标产量则固定不变。

五、设置产品名

①　按【Model】，进入设置，光标在点阵菜单处闪烁；

②　按【F3】,光标向右移动一个位置；

③　按【F2】,光标向左移动一个位置；

④　在光标闪烁处，可通过数字复用键，输入数字或大写字母，每个数字键还有其他三个字母或符号复用，可再次按此数字键可以相互切换，按【Space】可以隐藏字符；如：按下数字键【1】点阵数字显示“1”；再次按下此键切换 字母到【A】，点阵显示大写字母"A",依次逐个输入；

⑤　按【ENTER】，保存数据并退出；

⑥　按【ESC】，取消本次操作并退出；

六、一键清零

①　按【Del】，清零项处于闪烁状态；

②　按【ENTER】，清零，保存数据并退出；

③　按【ESC】，取消本次操作并退出；

④　编辑数据时按【Del】也可单独清零。

七、软关机

①　正常显示下按【ESC】可以软关机，再按恢复正常显示。

八、暂停

①　按【Stop】,生产比率栏处于闪烁状态；

②　再按【Stop】，取消本次操作并退出；

注：按暂停键后本机不工作，不能计数。

九、设置本机ID

①　按【ESC】,进入软关机状态；

②　按小数点【.】，计划产量标栏闪烁；

③　闪烁菜单处，通过数字键输入数据，设置范围1-255；

④　按【ENTER】，保存数据并退出；

⑤　按【ESC】，取消本次操作并退出。
