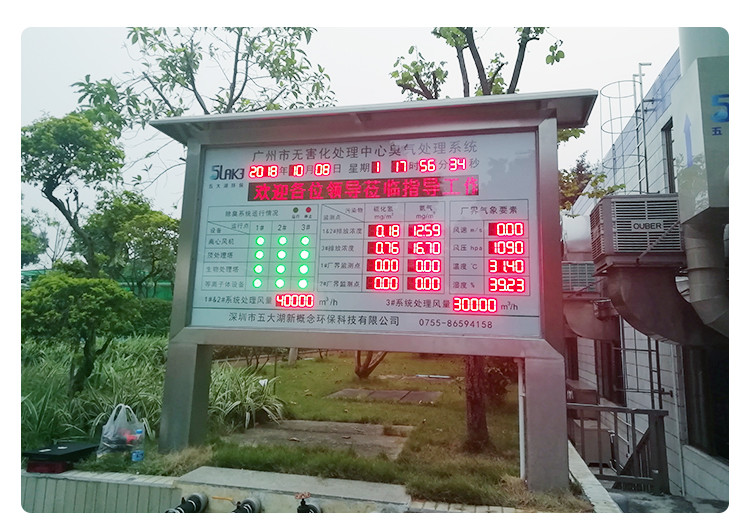

讯鹏自主研发的环境气象污染物臭气数据监测系统采用RS232/RS485/TCP通讯对接监控。可以实时显示监测数据。主要针对现在地球上的环境污染的问题！

   污染气象学是研究大气运动同大气中污染物相互作用的学科。它是现代气象学的一个分支，也是环境科学的重要组成部分。人一直以为地球上的海、陆、空是无穷尽的，所以从不担心把千万吨废气送到天空去，又把数以亿吨计的垃圾倒进海洋。大家都认为世界这么大，这一点废物算什么？我们错了，其实地球虽大（半径6300多公里），但生物只能在海拔8公里到海底11公里的范围内生活，而占了百分之九十五的生物都只能生存在中间约3公里的范围内，人竟肆意地从三方面来弄污这有限的生活环境：

海洋污染：主要是从油船与油井漏出来的原油，农田用的杀虫剂和化肥，工厂排出的污水，矿场流出的酸性溶液；它们使得大部分的海洋湖泊都受到污染，结果不但海洋生物受害，就是鸟类和人类也可能因吃了这些生物而中毒。

陆地污染：垃圾的清理成了各大城市的重要问题，每天千万吨的垃圾中，好些是不能焚化或腐化的，如塑料、橡胶、玻璃、铝等废物，它们成了城市卫生的第一号敌人。

空气污染：这是最为直接与严重的了，主要来自工厂、汽车、发电厂等等放出的一氧化碳和硫化氢等，每天都有人因接触了这些污浊空气而染上呼吸器官或视觉器官的毛病。我们若仍然漠视专家的警告，将来一定会落到无半寸净土可住的地步我国的水环境污染以有机物污染为主，重金属等有害物质的污染在“七五”期间曾得到较好控制，但近几年又有所恶化。

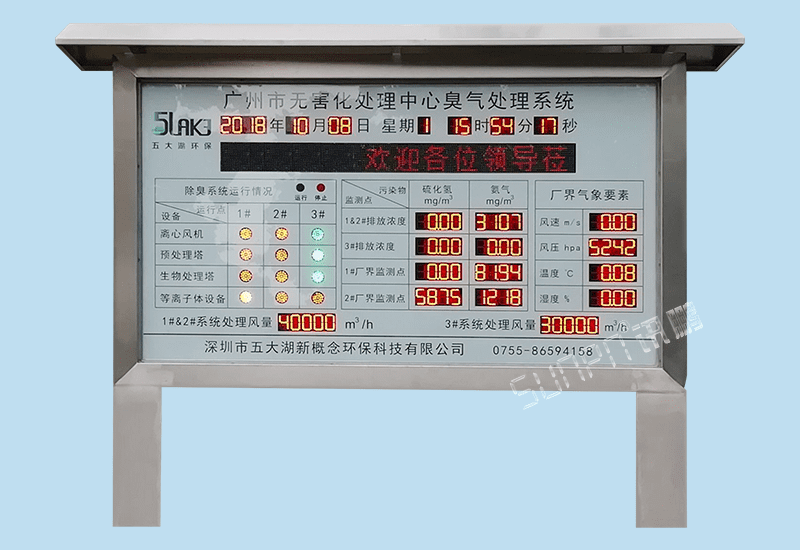

臭气数据监测显示屏功能说明：

1、臭气数据监测看板北京时间自动运行，可通过遥控器校正时间。

2、通知文字在电脑软件编辑好，通过U盘导入，可显示12个字，12个字内固定显示，12个字以上滚动显示。

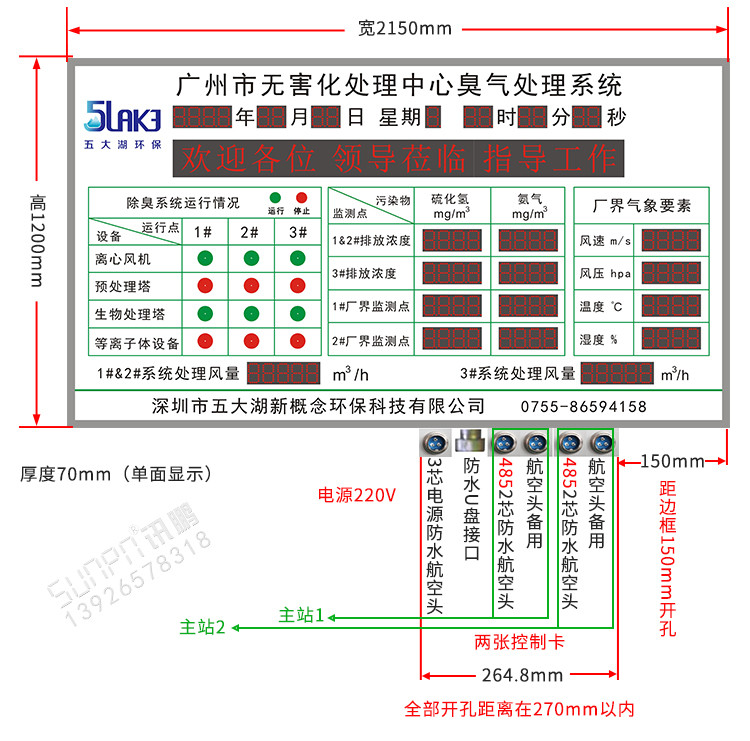

3、状态指示灯与2.3寸灯板数据显示，均由2个PLC主站分别控制通讯显示，配置两张控制卡。

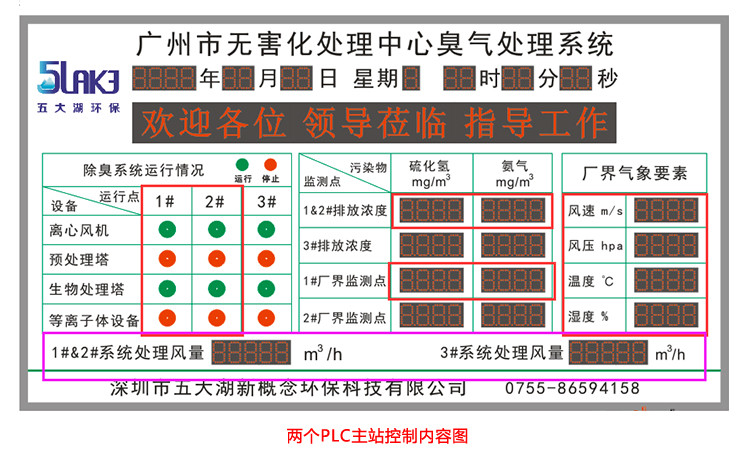

  具体控制内容，请看下图“两个PLC主站控制内容图”

 3.1 紫色圈起来的 “风量”由遥控器编辑输入 固定显示 ，不用小数点；

 3.2 红色圈起来的为第一个PLC控制；

 3.3 未圈起来为第二个PLC控制。

4、指示灯为 50mm 双色红绿指示灯，分別为：亮“绿灯”表示“运行”，亮“红灯”表示“停止”。

臭气数据监测显示屏通讯协议：

1、通讯协议：标准MODBUS-RTU协议；硬件接口：RS485，A正B负；

2、通讯格式：波特率：9600，数据长度：8位，奇偶校验位：无校验，停止位：1位。

3、数据为32位，4字节，低16位前，高16位后 ，

如：十进制100，32位十六进制表示00000064，按0064低0000高发送，

数据会缩小 100倍  例发送100显示1，

4、所有灯 //运行是1（绿），停止是0（红），例如发送00010000（绿）00000000（红）

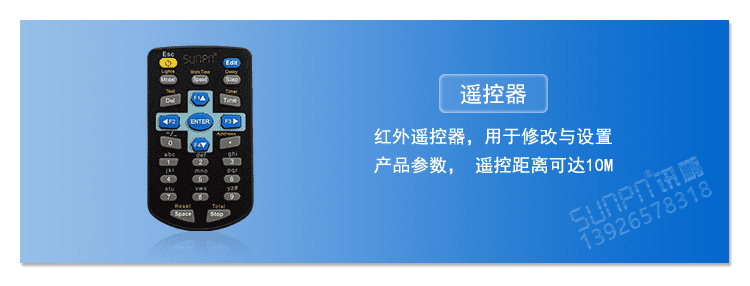

                     臭气数据监测显示屏遥控操作说明

一、臭气数据监测显示屏编辑数据（风量）

1)按【Edit】键进入数据编辑，光标在【风量】栏闪烁；

2)按【F4】键，切换到下一栏闪烁，以此类推；

3)按【F1】键，切换到上一栏闪烁，以此类推；

4)光标闪烁栏处，按【数字】键输入相应数据；

5)按【ENTER】键，数据保存并退出；

6)按【Esc】键，取消本次操作并退出；

二、臭气数据监测显示屏设置时间

1)按【Time】键进入时间设置，光标在【日期】栏闪烁；

2)按【F3】键，光标向右移动一位；

3)按【F2】键，光标向左移动一位；

4)光标闪烁处，按【数字】键输入相应数据；

5)按【ENTER】键，数据保存并退出；

6)按【Esc】键，取消本次操作并退出；

注：1.输入无效时间自动恢复当前有效时间；

    2.此次设置依次输入20xx年xx月xx日xx时xx分。

三、软关机

1)按【ESC】键进入软关机，屏幕不显示；

2)再按【ESC】键，屏幕恢复正常显示。

四、设置控制卡2ID

2)按【.】键进入本机ID设置状态，光标闪烁；

3)光标闪烁栏处，按【数字】键输入相应数据；

4)按【ENTER】键，数据保存并退出；

5)按【Esc】键，取消本次操作并退出；

注：本机ID设置范围1—255。

五、设置 ID

2)按【F2】键进入本机ID设置状态，光标闪烁；

3)光标闪烁栏处，按【数字】键输入相应数据；

4)按【ENTER】键，数据保存并退出；

5)按【Esc】键，取消本次操作并退出；

注：本机ID设置范围1—255。

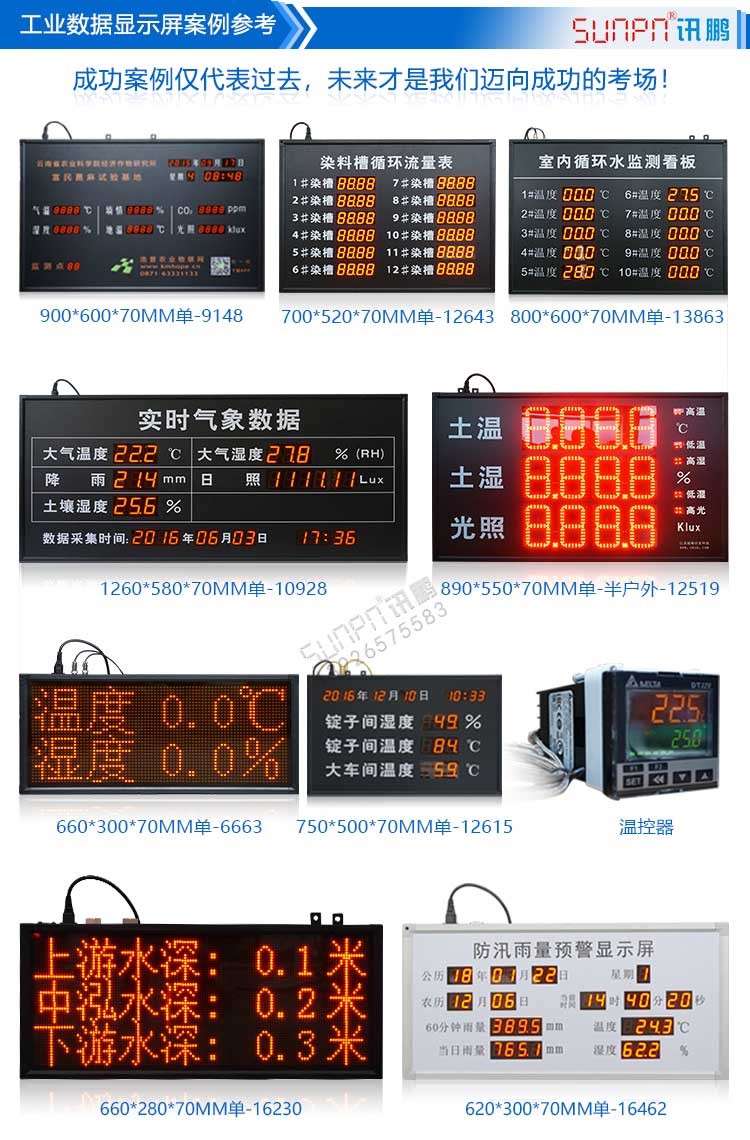

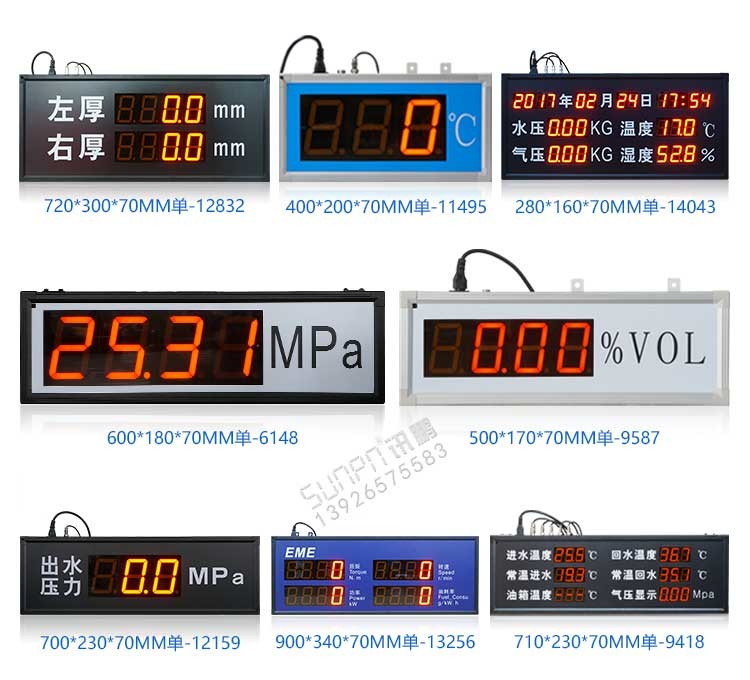

                       臭气数据监测显示屏案例参考

                       臭气数据监测显示屏应用场景
