1．静电和静电的危害

       静电是一种电能，它存留于物体表面，是正负电荷在局部范围内失去平衡的结果，通过电子或离子的转换而形成的。静电现象是电荷在产生和消失过程中产生的电现象的总称。如摩擦起电、人体起电等现象。

       随着科技发展，静电现象已在静电喷涂、静电纺织、静电分选、静电成像等领域得到广泛的有效应用。但在另一方面，静电的产生在许多领域会带来重大危害和损失。例如在第一个阿波罗载人宇宙飞船中，由于静电放电导致爆炸，使三名宇航员丧生；在火药制造过程中由于静电放电(ESD)，造成爆炸伤亡的事故时有发生。

       在电子工业中，随着集成度越来越高，集成电路的内绝缘层越来越薄，互连导线宽度与间距越来越小，例如CMOS器件绝缘层的典型厚度约为0．1μm，其相应耐击穿电压在80-100V；VMOS器件的绝缘层更薄，击穿电压在30V。而在电子产品制造中以及运输、存储等过程中所产生的静电电压远远超过MOS器件的击穿电压，往往会使器件产生硬击穿或软击穿(器件局部损伤)现象，使其失效或严重影响产品的可靠性。

       静电的危害给我们带来的损失是惊人的。据有关报道估计我国电子工业每年因静电造成直接经济损失高达数十亿人民币；美国每年因静电造成的电子工业直接经济损失达100多亿美元；英国也曾有过损失近20亿英镑的事实；日本在上世纪90年代，不合格微电子器件中有45%是因静电造成的。这些数字是十分触目惊心的，把全球这些损失加起来应该可以建造几十个大型芯片厂家。因此，在生产中装备防静电手腕带和静电环监测仪是非常有必要的。

2.防静电设备的应用

       人体是最普遍存在的静电危害源。对于静电来说，人体是导体，所以可以对人体采取接地的措施：

① 使用防静电地面/ 防静电服装/鞋/ 袜（静电从脚导到大地）

　 通过防静电性地面、地垫、地毯，工作人员穿上防静电鞋袜，形成组合接地。

② 佩戴防静电腕带并接地（静电从手导到大地）

　 通过手泄放人体的静电。它由防静电松紧带、活动按扣、弹簧软线、保护电阻及夹头组成。松紧带内层用防静电纱线编织，外层是普通纱线。

　 上述两项措施都是实用而有效的，应视不同的场合选择使用。

3.防静电手腕带在实际应用中的问题

       人体静电防护系统主要有防静电手腕带、脚腕带、脚跟带、工作服、鞋袜、帽、手套或指套等组成，具有静电泄放，中和与屏蔽等功能。防静电手腕带是其中最常见的一种。但防静电手腕带在使用中也会遇到许多问题，使我们的防静电设备形同虚设。

① 在使用腕带操作时不允许断开，否则会失去接地作用。各种腕带使用的主要问题是开路，有时是临时性的，有时是长时间断开，因此需要使用静电环监测仪监控其接地状态。腕带扣得不紧造成人体皮肤与腕带的接触电阻变大；

② 有些腕带的电阻就是带子本身的，当带触及地时其电阻减小，有可能造成对人体电击的危险。有些无线的腕带，其效果远不如有线的好。

③ 腕带用专门的带插座的接地线与地连结，不能夹在桌面或桌边的金属上，因为这些金属体对地的电阻可能很大。要经常检查腕带的电阻。

④ 更有一些不规范的操作，比如操作人员为了方便根本就没把接地线接地，或者静电带被大力的拉扯或长时间的折弯造成导电内芯的接触不良。

在生产管理中，管理者要如何取避免这些问题呢？

4.讯鹏静电环监测仪对生产管理的帮助

       SP-JD01A静电环监测仪是讯鹏科技自主研发的辅助管理工具，静电环监测仪能实时监测操作人员佩戴腕带的情况及地线接入大地是否良好，遇到异常状况立刻自动声光报警，可同时通过RS485通讯接口将报警信息传达给企业管理者、车间监控电子看板和LCD监控中心，便于在线监控、统计、处理，确保静电防护安全有效；静电环监测仪内部还专门增加了安全电源隔离电路，避免因外部电源故障对佩戴人员造成电击伤害。能有效的确保操作人员防静电设备的正常工作和自身的人身安全。

5.静电环监测仪的使用方法

① 将静电手腕带监控仪安装在操作台面合适的位置。

② 将鳄鱼夹接地线可靠接入大地，另一端接入静电环监测仪大地标志端口。

③ 佩戴好手腕带,使金属片紧贴皮肤,将手腕带的插头插在INPUT插孔。

④ 接通电源，可选用5V电源适配器直接插入DC座，或者用5V直流电源接入接线端口（正极接+5V，负极接GND）,将电源开关拔到ON状态。

6.静电环监测仪状态说明

1）正常状态:PASS绿灯亮。手腕带佩戴良好,手腕带和接地系统良好,静电防护有效。

2）报警状态:FAIL红灯闪亮和“滴滴”警报声,静电防护失效，应及时检查及处理故障。

①手腕带和手接触松动或连接线损坏；

②监控仪接入大地线脱落或接触不良；

③人体电阻过低或过高，可用螺丝刀轻微调节监控仪上ADJ旋钮即可。

伤害结果：

突发性失效10%---零件突然失效

潜在性失效90%---零件电参数微变，使用寿命变短，难以检测，危害性更大

       在防静电的过程中接地对于减少在导体上产生的静电荷是非常重要的，人体是导体，并且是主要的静电产生发源地。因此，我们必须减少在接触敏感防静电元件或组件的人身产生的静电荷。而防止人体上产生静电的最好方法就是通过人体接地。

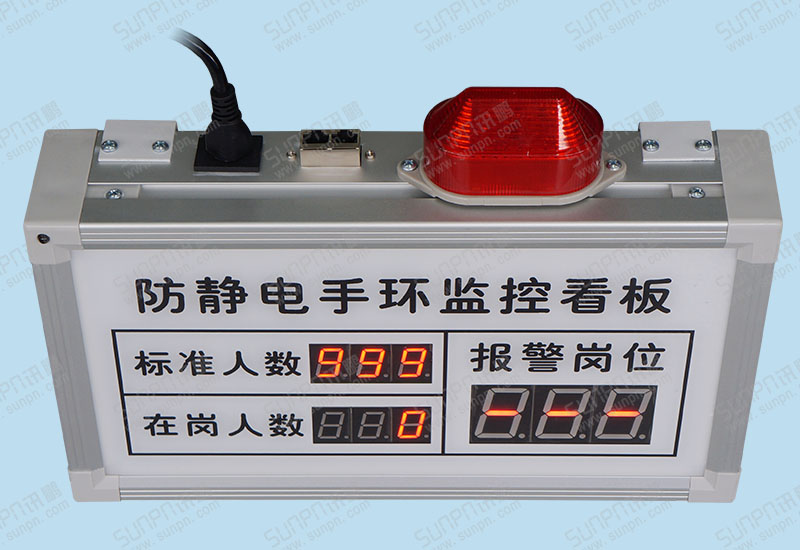

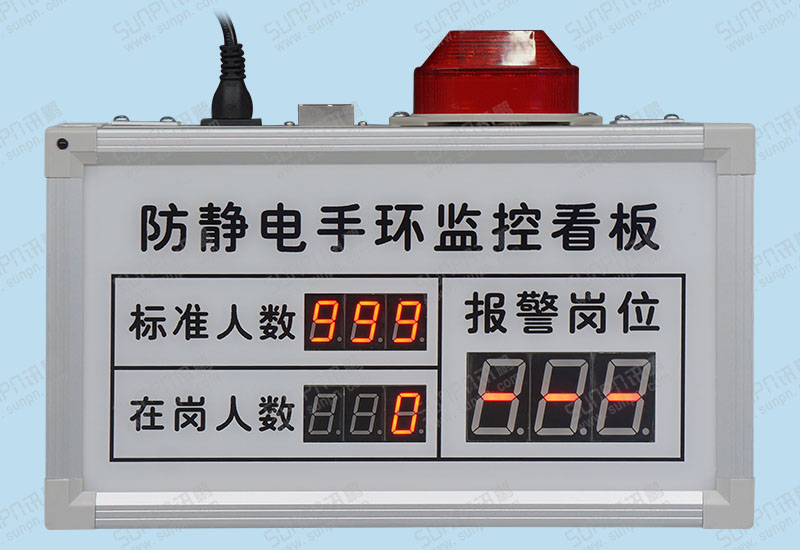

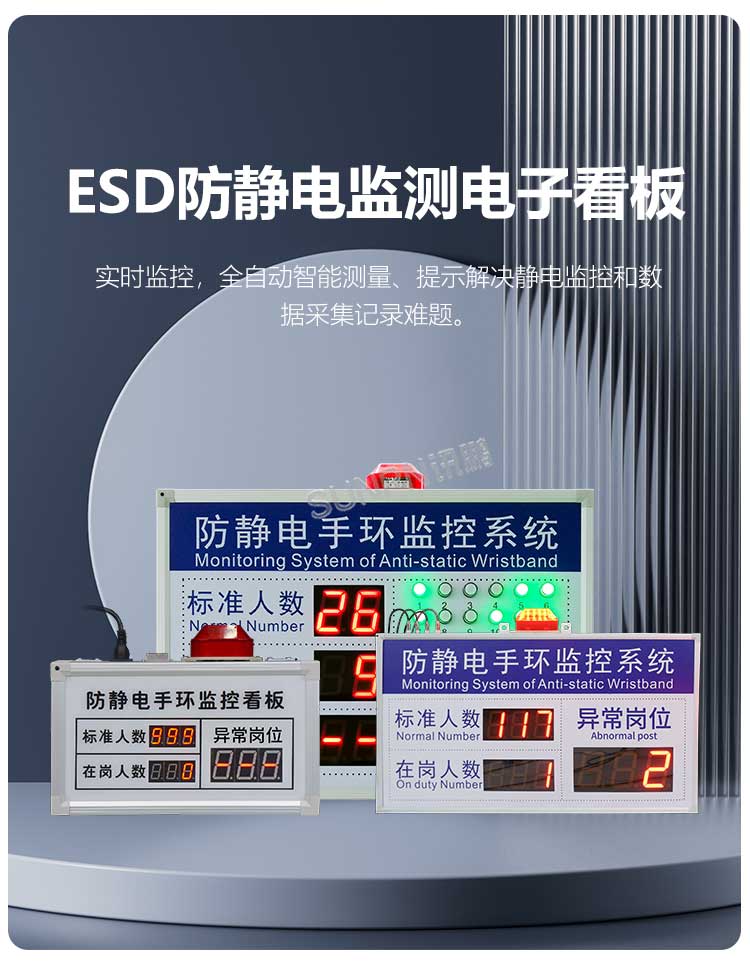

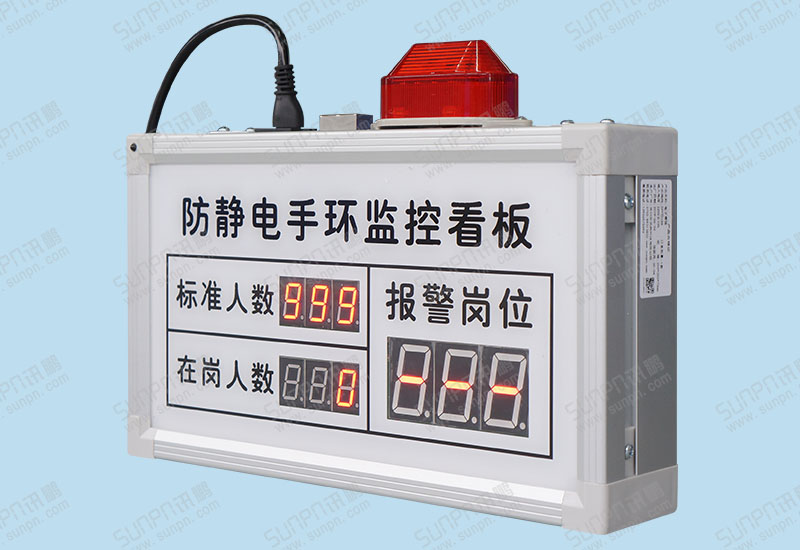

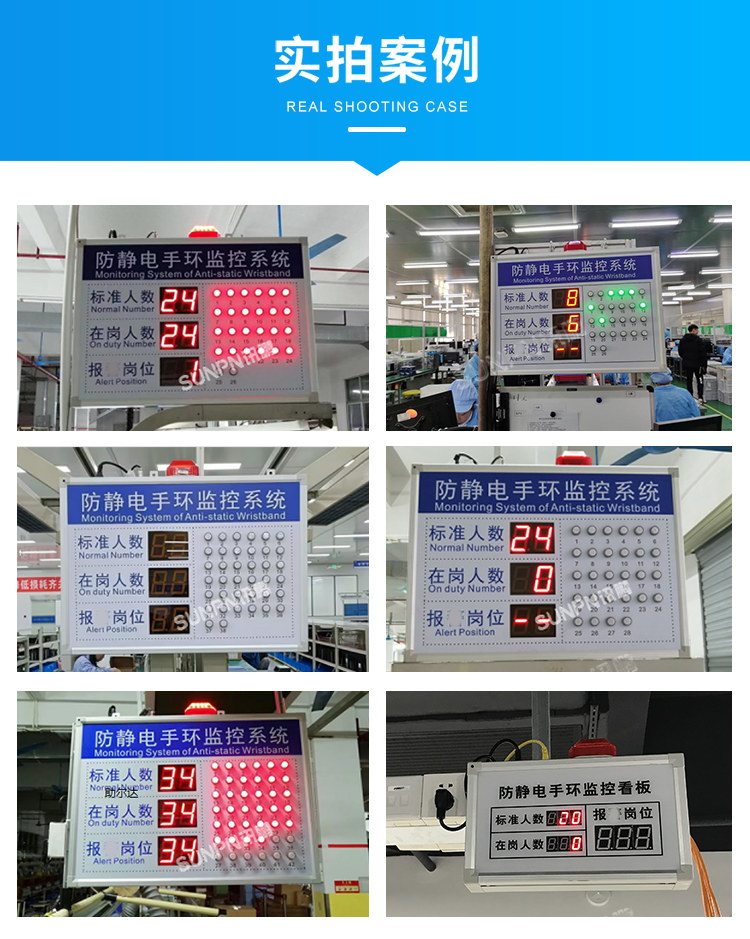

静电环监测仪LED看板产品实拍

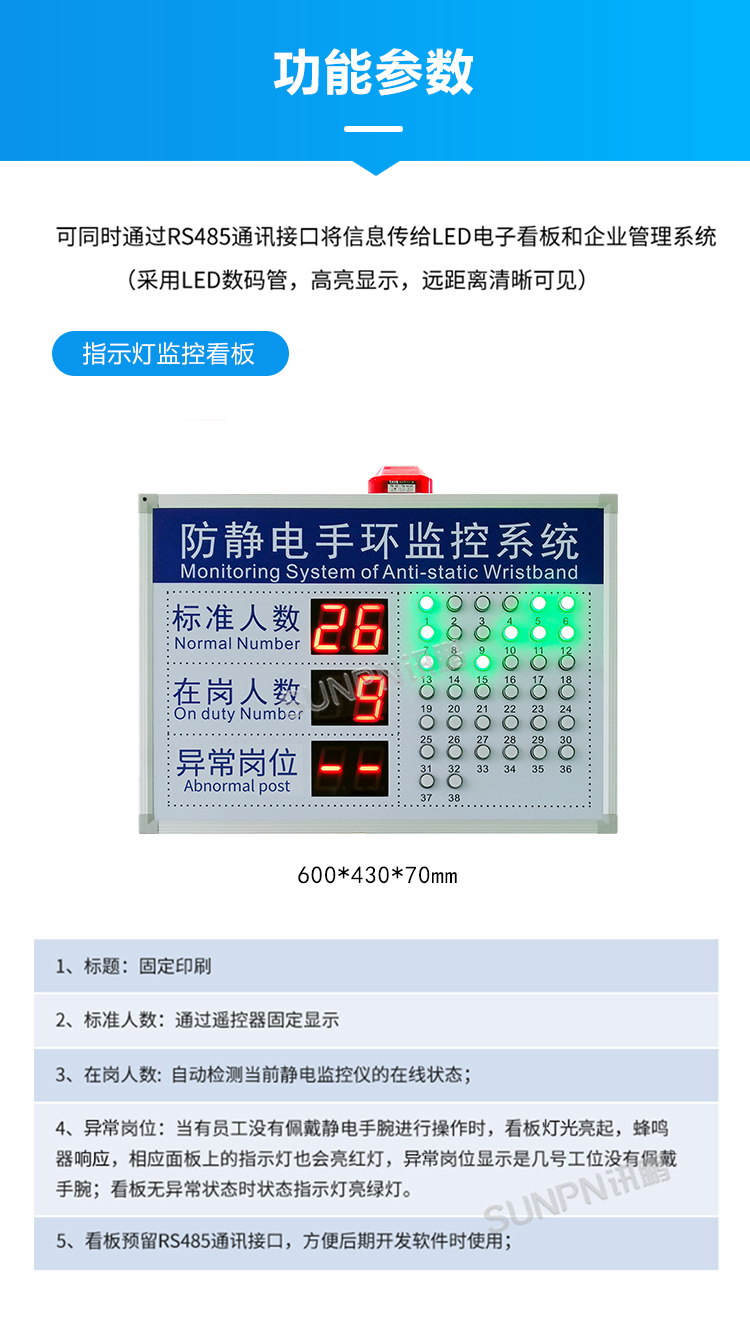

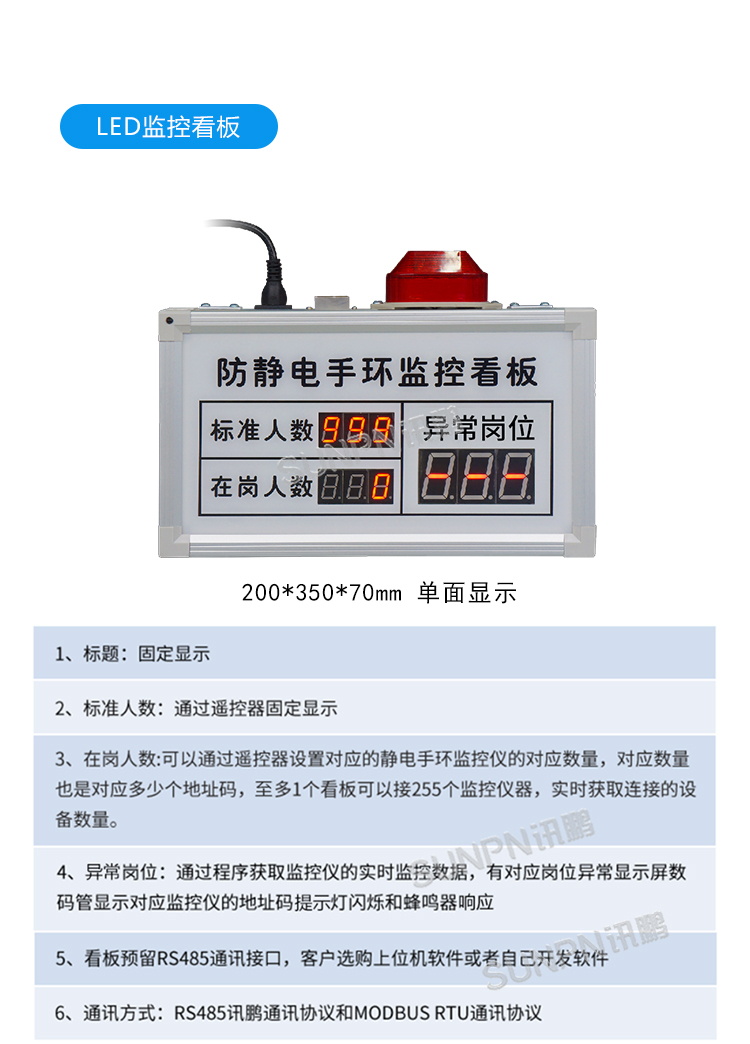

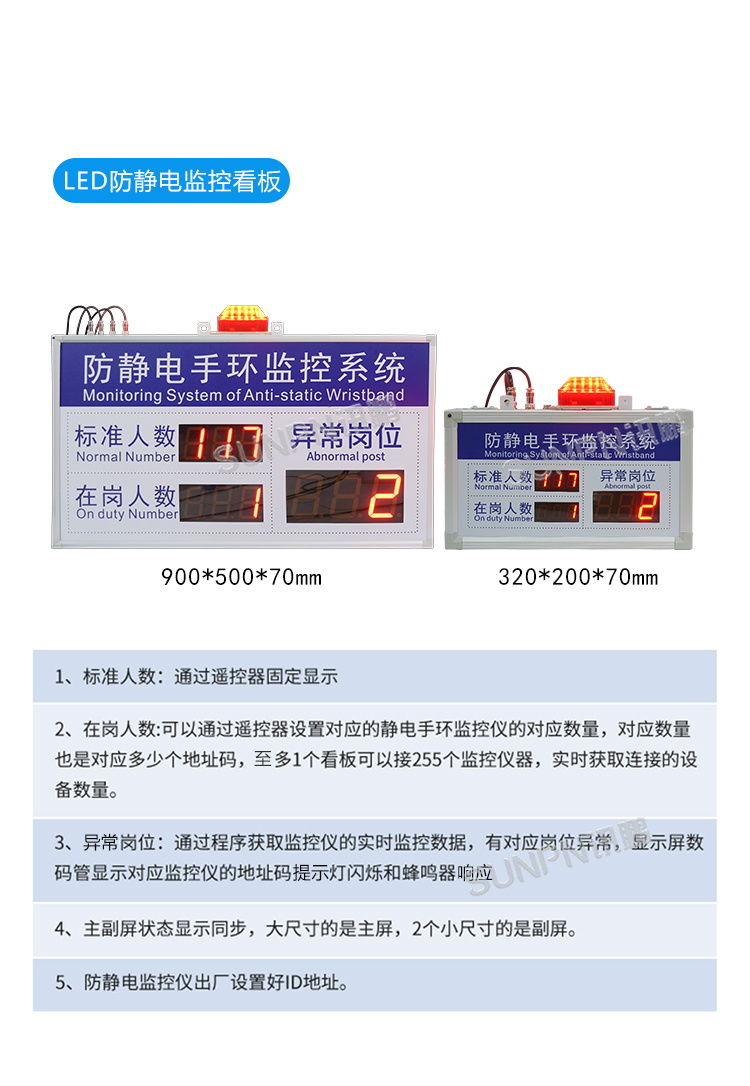

静电环监测仪LED看板功能介绍：

1、静电环监测仪LED看板标题：固定显示

2、静电环监测仪LED看板标准人数：通过遥控器固定显示

3、静电环监测仪LED看板在岗人数:可以通过遥控器设置对应的静电手环监控仪的对应数量，对应数量也是对应多少个地址码，最多1个看板可以接255个监控仪器，实时获取连接的设备数量

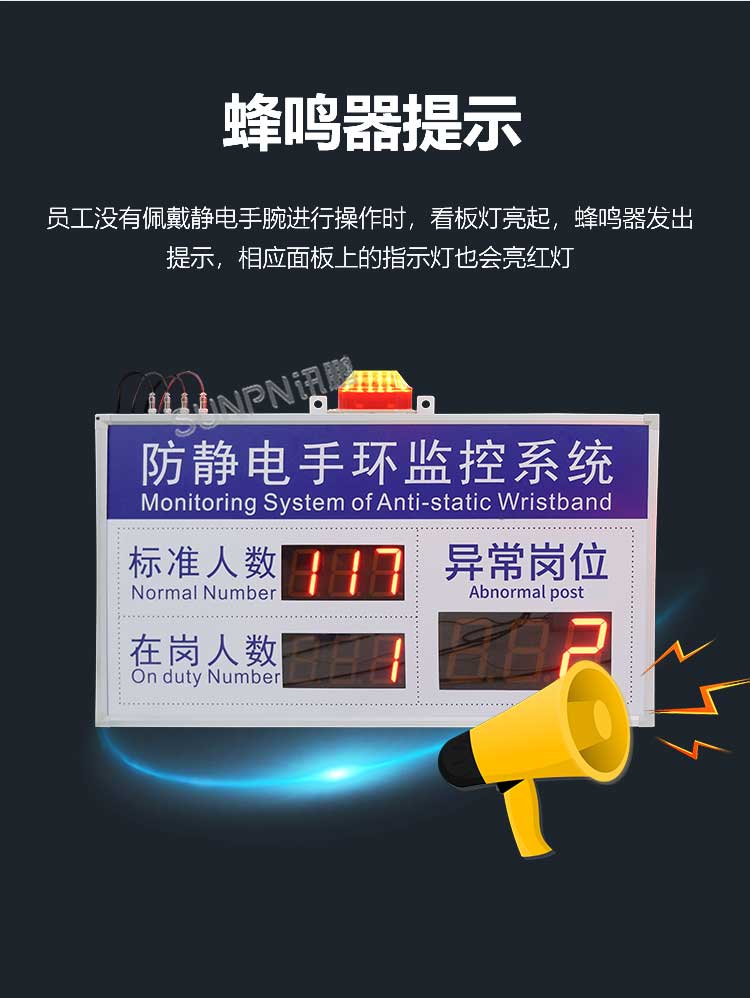

4、静电环监测仪LED看板报警岗位：通过程序获取监控仪的实时监控数据，有对应岗位异常，显示屏数码管显示对应监控仪的地址码，警灯闪烁和蜂鸣器报警

5、静电环监测仪LED看板预留RS485通讯接口，客户选购上位机软件或者自己开发软件

6、静电环监测仪LED看板通讯方式：RS485讯鹏通讯协议和MODBUS RTU通讯协议

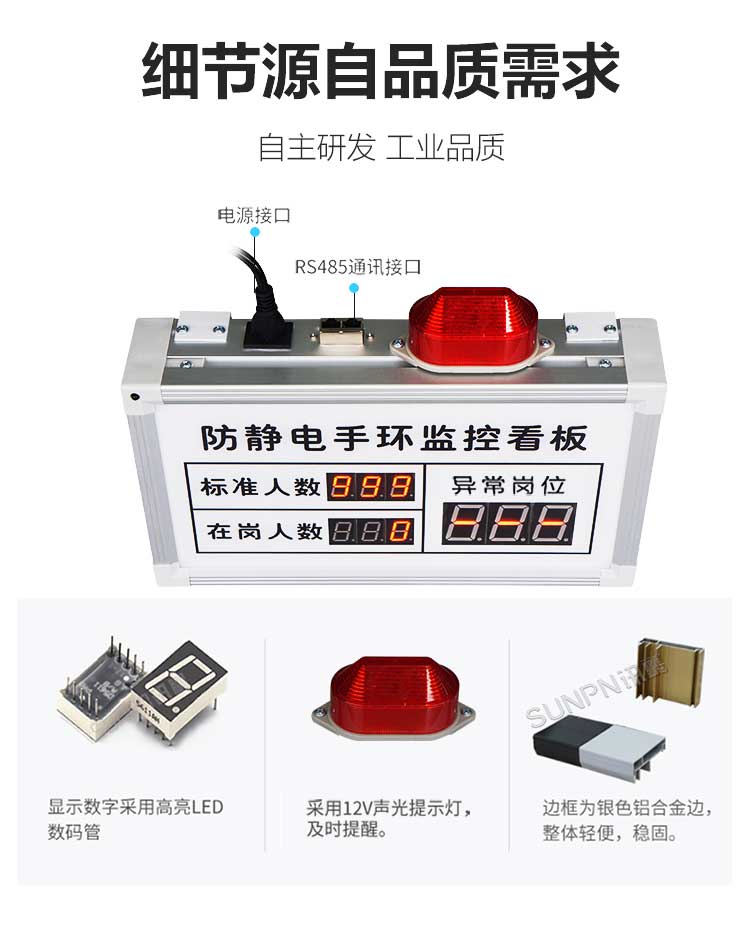

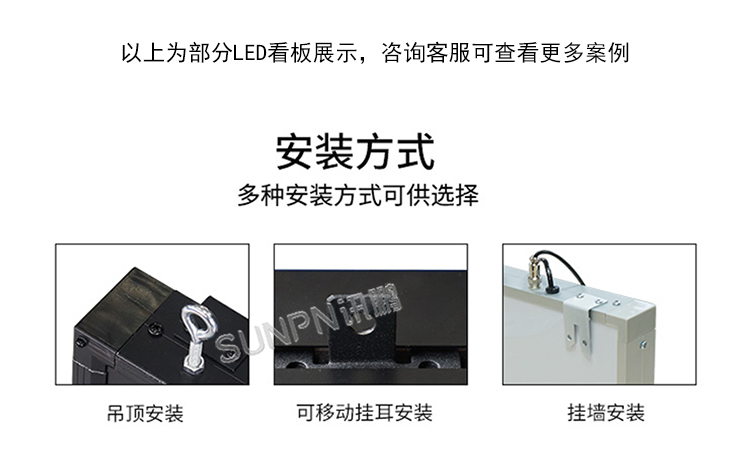

静电环监测仪LED看板产品配件

静电环监测仪LED看板遥控操作说明

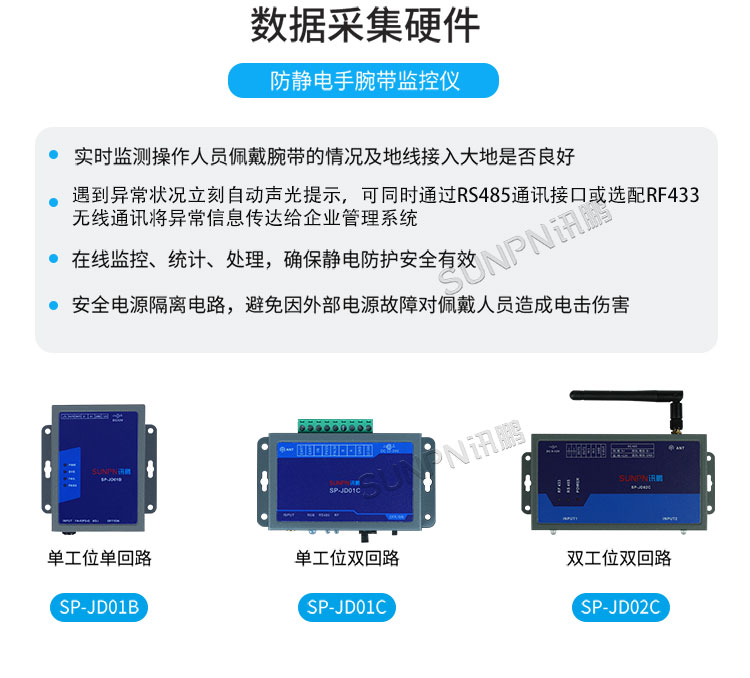

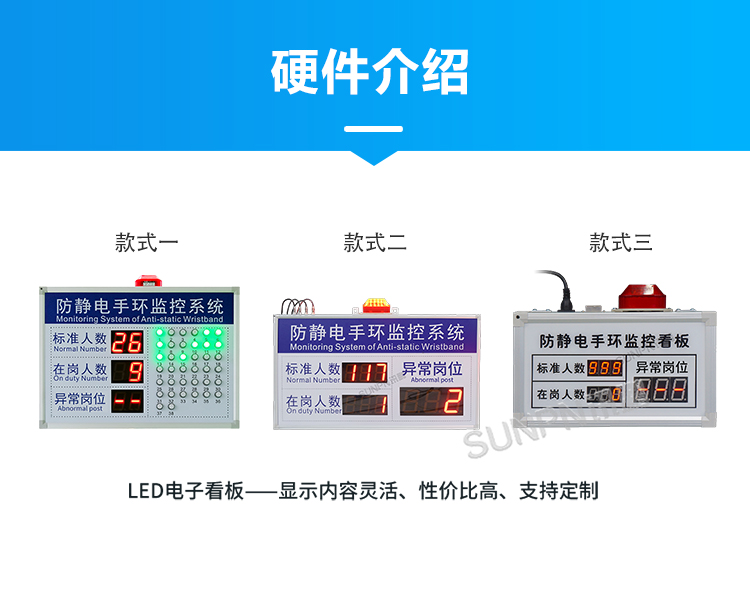

静电环监测仪产品介绍

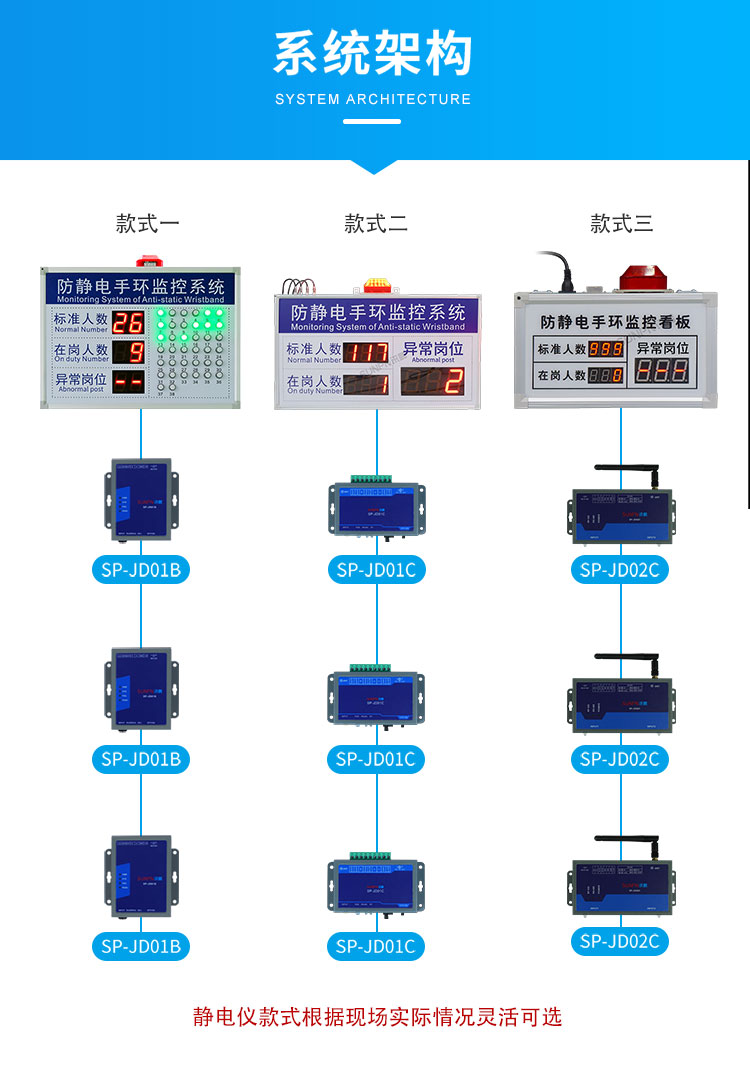

静电环监测仪LED看板系统架构

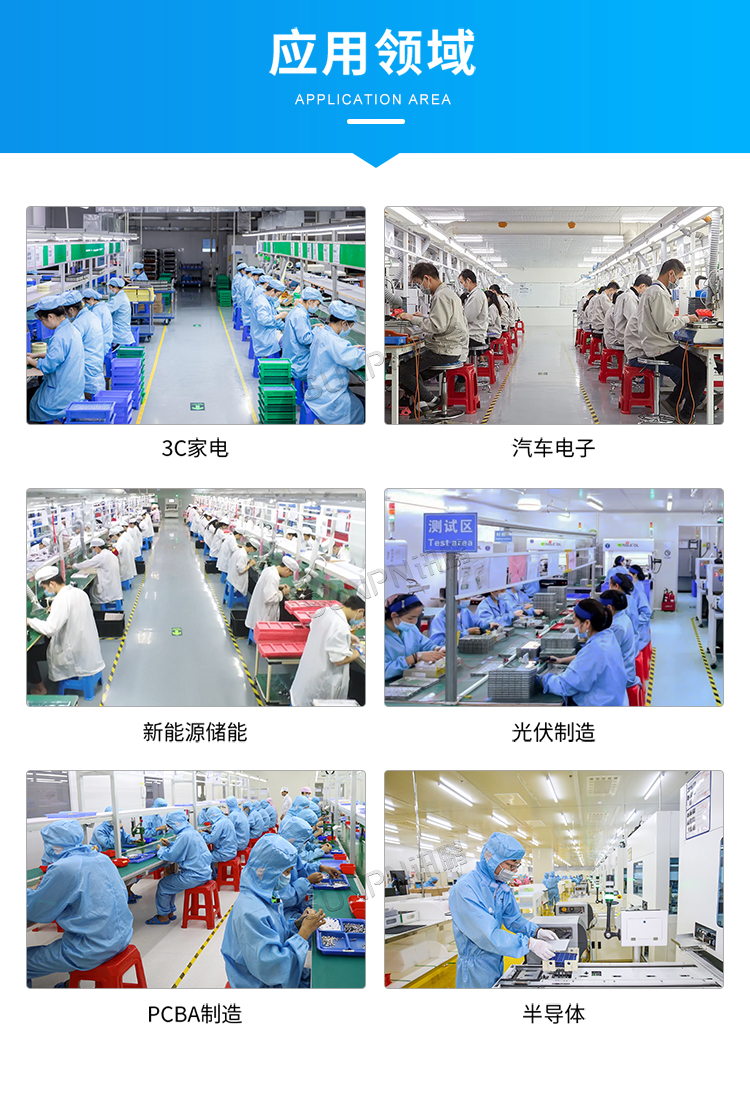

静电环监测仪LED看板应用场景
