电子看板是将生产看板的生产任务通过LED电子看板来进行展示，能够显示不同的设备生产工位，生产信息等等 ，让工作人员根据电子看板的内容明确加工任务，从而使得各个生产人员的工作职责更加清晰明了，这样方便我们的生产车间做到真正的透明化管理。

       电子看板是目视化管理的一种表现形式，它可以汇集数据、展示数据，让我们管理者对生产情况一目了然，对我们日常的生产管理有时效性的改进，及时发现、及时解决。实时掌控生产、品质、设备整体状况，将原本不可视的信息转变成可视化的管理。

一、生产看板在车间管理中的作用：

1、传递生产和运送指令

       在有我们看板管理的生产方式中，许多生产的计划是集中定制的，同时需要在某一时间点下达到各个工位去执行作业。同时我们生产指令只需要通过电子看板下发到各个生产看板上，各工序就可以一目了然的了解到生产的计划。

2、调节生产均衡

       因为很多时候我们的生产都不可能100%完全按照计划去执行，当我们发现生产不平衡时我们就要对生产计划进行调整。这时候电子看板就发挥着重要的作用，各部门之间的微调都通过看板进行通报，也让我们生产不会因为调整而出现故障。

3、改善机能

       通过电子看板，可以发现并暴露出生产中存在的问题，以便我们及时的采取相应的措施，防止过量生产等等问题，这就要求我们看板必须按照既定的运用规则来使用。

        车间管理改善也就是把生产车间出现的问题更加快捷、迅速的传递，同时在有效地时间得到处理，当然这也是目前生产管理中不可或缺的一种管理手段，当我们在生产中发生的大大小小的问题或者状况，在第一时间通知到相关的管理人员，这样我们的工作效率和企业效益将会的到大大的提升。

二、电子看板产品卖点：

1、加强工厂车间生产过程的管理，信息传递做到快捷化，工序过程透明化，提高生产组织效率。

2、生产现场信息目视化，实时了解产线状态、当前生产效率、直通率、不良率和完成率，显示内容根据企业实际情况定制开发。

3、当跟不上生产节拍或有非标准的状况产生时，寻求帮助。使操作过程能够防止缺陷产生或流入下一道工序。

4、通过生产过程管理，合理搭配生产资源，提升产品质量，降低生产物料损耗，降低人力成本。

5、对工序作业、设备状态、量问题、物料情况等过程进行统计分析、报表生成，对实时采集生产状况数据处理、存储与管理，为生产管理的分析和后期的改善提供依据。

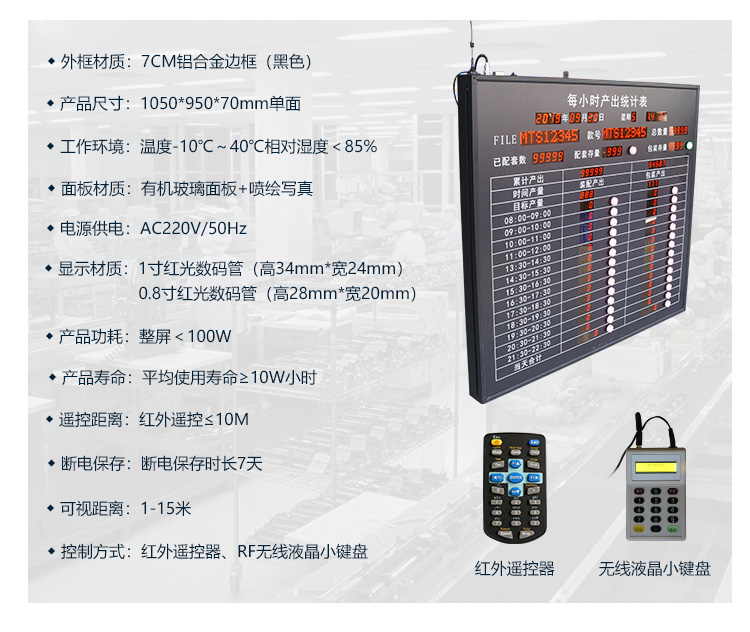

电子看板产品参数

三、电子看板功能说明：

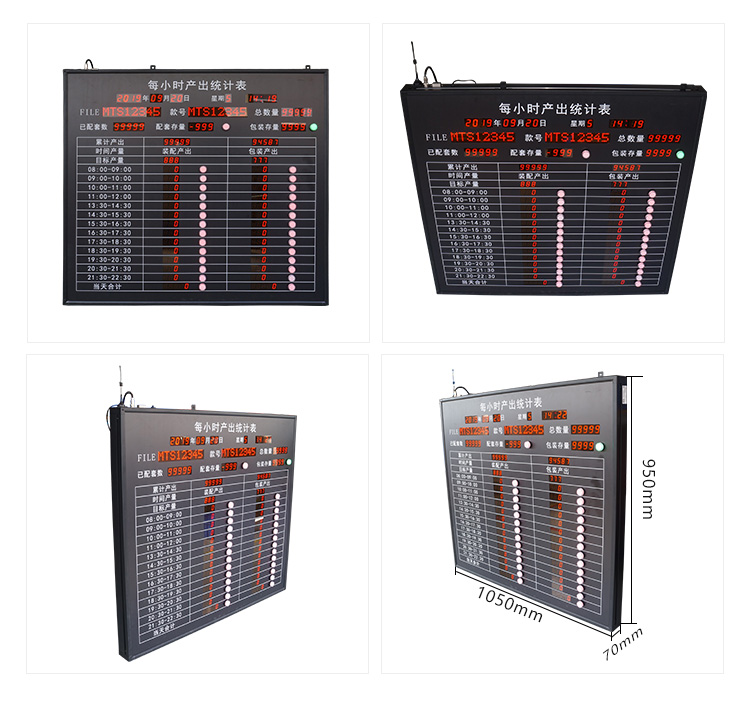

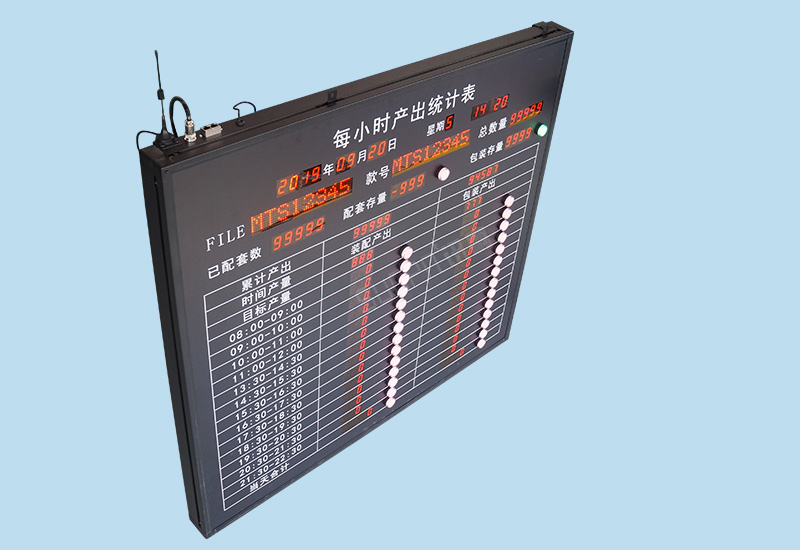

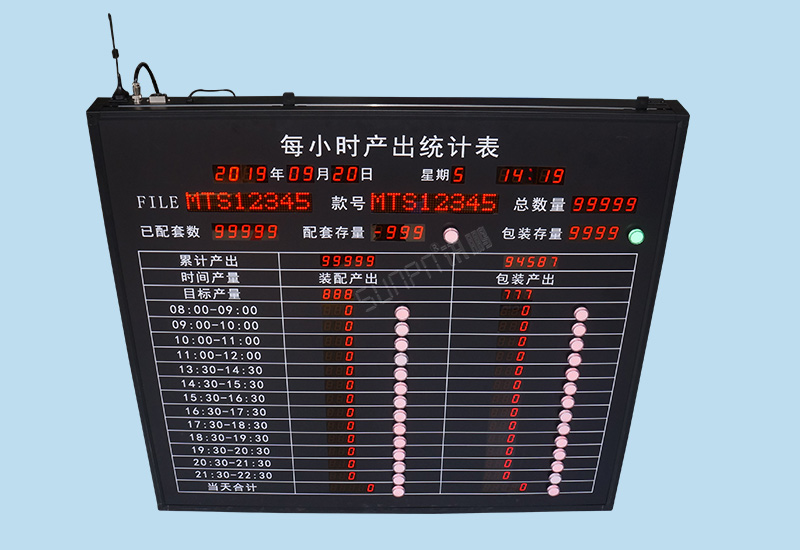

1、“日期”、“星期”、“时间”，自动运行，可通过遥控器编辑校正。

2、“FILE”“款号”通过遥控器编辑固定显示，最多显示8位数字字母字符。

3、“总数量”通过遥控器编辑固定显示，最多显示5位数字。

4、“已配套数量”通过遥控器编辑手动输入，最多显示5位数字。

5、“配套存量”=“已配套数”-“装配累计产出”逻辑运算显示，最多显示4位数；大于或等于“装配目标产量*11”时，亮绿灯，反之，小于时亮红灯。【双色指示灯显示】“11”小时（倍率），可通过遥控器编辑设定。

6、“包装存量”=“装配累计产出”-“包装累计产出”逻辑运算显示，最多显示4位；大于或等于“装配目标产量*11”时，亮红灯，反之，小于时亮绿灯。【双色指示灯显示】“11”小时（倍率），可通过遥控器编辑设定。

7、“累计产出”等于“当天合计”汇总自动累计显示，最多显示5位数。

8、“目标产量”=通过遥控器编辑固定显示，最多显示3位数。

9、“时段产量”为每个时间段实际产量，通过无线液晶小键盘，手动输入显示；可通过遥控器编辑校正显示，小于“目标产量”时亮红灯，反之大于或等于“目标产量”不亮灯。【单红指示灯】

10、“当天合计”等于当天所有时段实际产量累计显示，最多显示5位数；【双色指示灯】小于当前栏目“目标产量*11”时，亮红灯；大于或等于当前栏目“目标产量*11”时亮绿灯。“11”小时（倍率），可通过遥控器编辑设定。

电子看板系统组成

电子看板系统架构

1-单机版LED生产管理看板

单机版LED生产管理看板是最简单的一种生产管理工具，他只由工位触发硬件（计数按钮盒、光电开关、PLC等）、显示看板（点阵看板、数码管看板）组成。只作为单条产线数据采集的目视化管理。

2-单机版LCD生产管理看板

单机版LCD生产管理看板由工位触发硬件（计数按钮盒、光电开关、PLC等）和显示端组成，显示端又由液晶电视机、液晶终端与内置的单机版软件组成，软件在液晶终端中可完成基本的数据保存与报表导出。

3-单机版LED生产管理软件系统

单机版LED生产管理软件系统是把车间所有看板通过RS485总线链接在一起，通过一台电脑安装软件，统一管理所有看板，包括导入生产计划和参数设置，并实时记录生产数据和生成Excel日报表。工位触发设备可以是计数按钮盒、光电开关、PLC等。

4-分布式LED生产管理软件系统---485总线

分布式LED生产管理软件系统与单机版LED生产管理软件系统最大的区别在于，分布式LED生产管理软件系统可以在局域网中任一PC安装客户端软件，进行查看生产数据。并通过权限设置，指定哪些用户可以操作车间看板参数与导出报表。

5-分布式LED生产管理软件系统---TCP/IP(LAN)

TCP/IP(LAN)组网方式在系统功能上与485总线组网方式一样， TCP/IP(LAN)组网方式的优点是不需要把所有产线的看板连在一起，只需把产线看板通过最近的交换机连接到局域网中即可，这样就可以把相隔很远的几个看板（不同楼层）连接在一个软件系统上，方便查看生产数据和生成同一个Excel报表。

6-分布式LCD生产管理软件系统

分布式LCD生产管理软件系统与分布式LED生产管理软件系统---TCP/IP(LAN)的功能与组网方式一致。以上所有架构的生产管理软件系统数据都可与企业其他数据库、接口或系统对接，实现系统间数据互通，统一管理。

电子看板相关硬件

电子看板案例参考

       利用电子看板这种管理模式，你不得不说是明智的选择，电子看板可以放在车间比较显眼的地方，这样我们就可以即时的获取生产、任务等相关信息，在一定意义上可以达到一举多得、一板多用的目的，不愧为工厂生产管理的好帮手。
