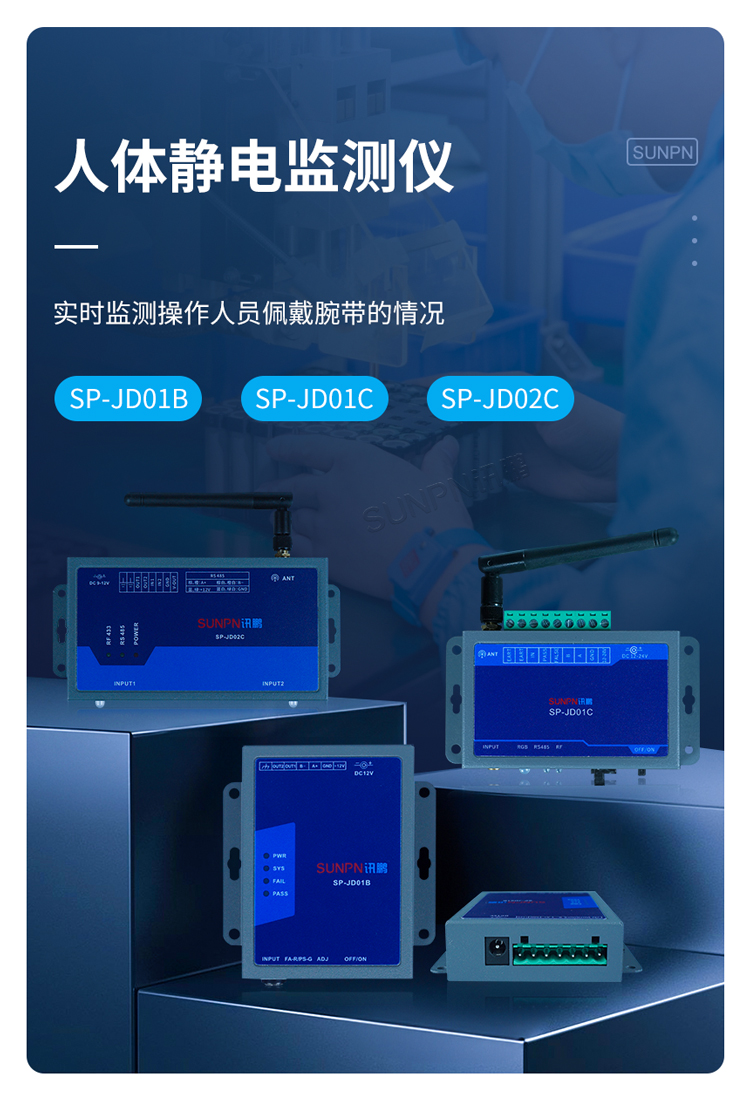

ESD在线监控系统能对防静电手腕带进行实时连续监测控制。对整个接地系统可以实时监测。可保障员工的防静电工作区域连接正常，可放心使用。 防静电监测仪可确保作业人员在工作状态下能100%监测，保证静电防护的效果。

一、静电的危害

1、静电荷集聚在导体或非导体表面时，若接通导线形成回路，静电荷发生流动，产生强电流冲击，或者静电场足够大时使附近的导体形成感应电流，或者在接触的瞬间发生放电，出现电火花。上诉这些未受控的静电现象一旦发生，就有可能引起爆炸燃烧、火灾，损伤电子元器件。

2、在静电受到控制的情况下，静电是非常有用的，复印机、吸尘器和存储记录等设备或技术领域都用到静电技术。但是无意识的、偶然产生的静电现象却又可能形成危害，甚至造成灾难。

3、静电的危害主要表现为放电作用。放电作用产生的危害有雷击，燃油燃气储存运输时发生电火花引起爆炸或火灾，以及集成电路过压过流而被烧毁或击穿。

4、如果佩戴了静电设备，使人体与地面形成电未差，构成导电体，让人体静电荷通过这个导体而输送到地面电位处，这样静电荷就避开了电子元器件，不会对IC形成了强大的电流而破坏。

二、ESD在线监控系统性能说明

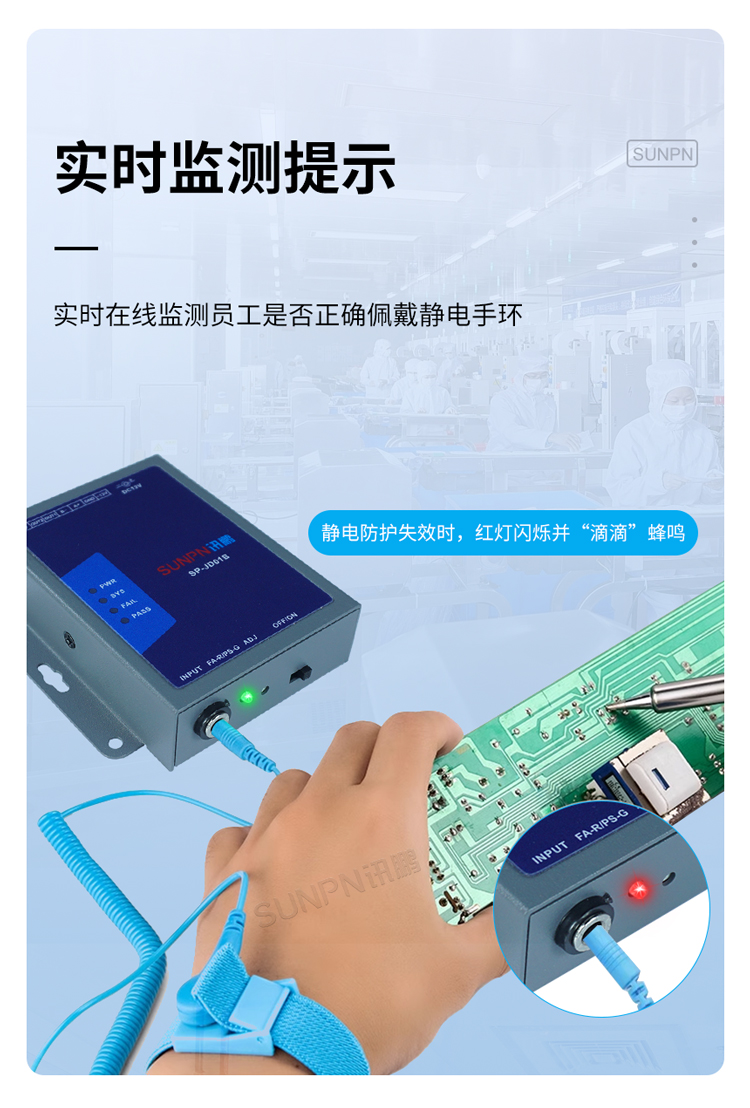

1、采用ESD在线监控系统实时监测操作人员的静电手腕带佩戴情况及地线的接入大地情况，遇异常状况立刻自动警报。

2、使用简易，可以正确判断地面的地线与工作台的地线的接触情况。

3、可跟据设计需要，一般设定为1.068-2。0MΩ（±5%），符合国际规范，也可自由设定监测参数。

4、微电脑芯片控制，免调试，即插即用。

5、可靠性好，抗干扰能力强。

6、灵敏度高，当静电泄放通路出现故障≥0.1秒，监测器就会报警。

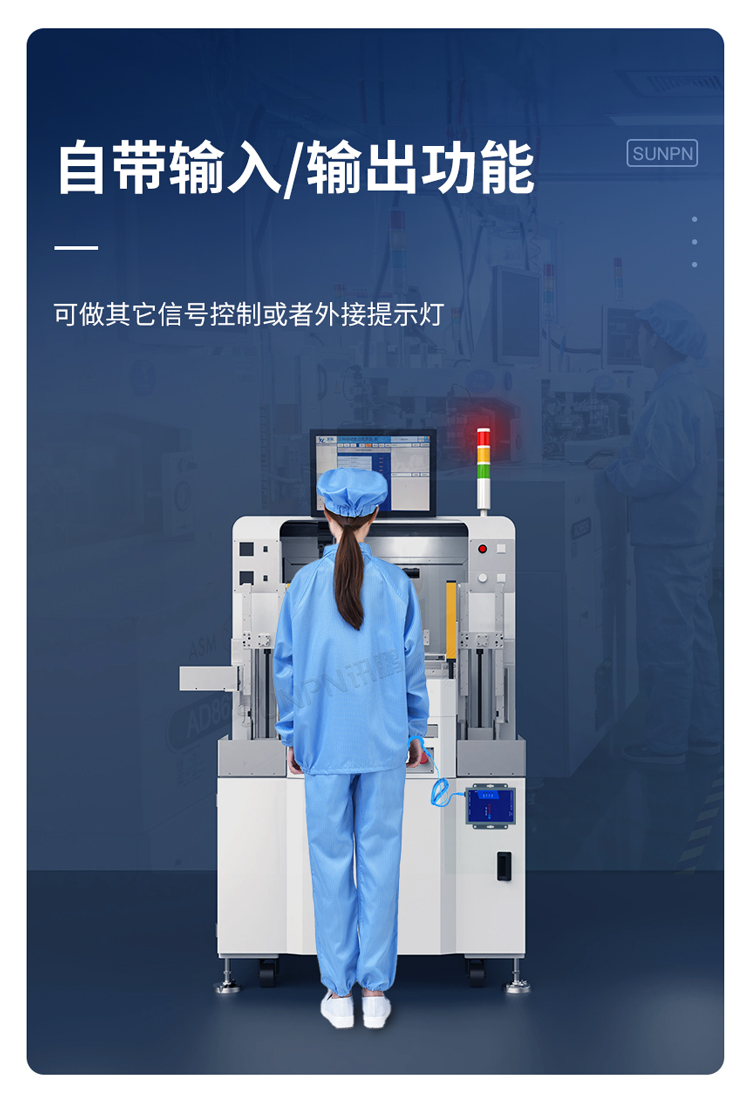

ESD在线监控系统-实时监测

ESD在线监控系统-提高企业管理

ESD在线监控系统-确保安全

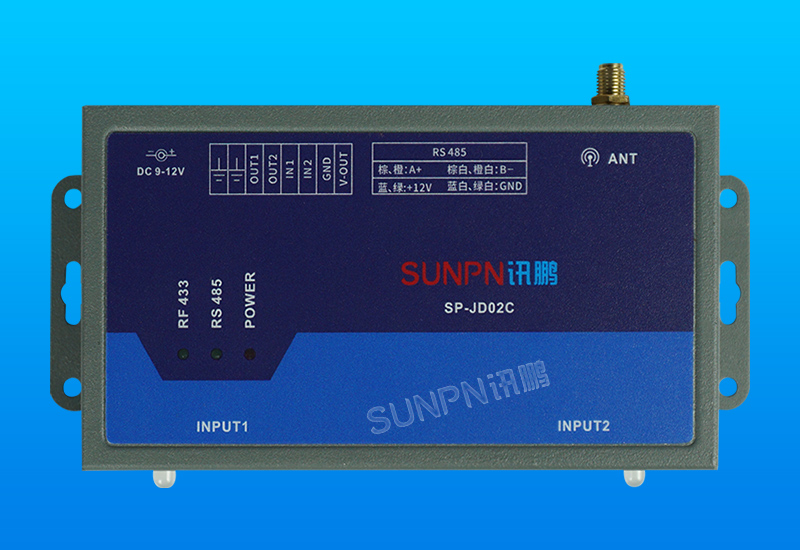

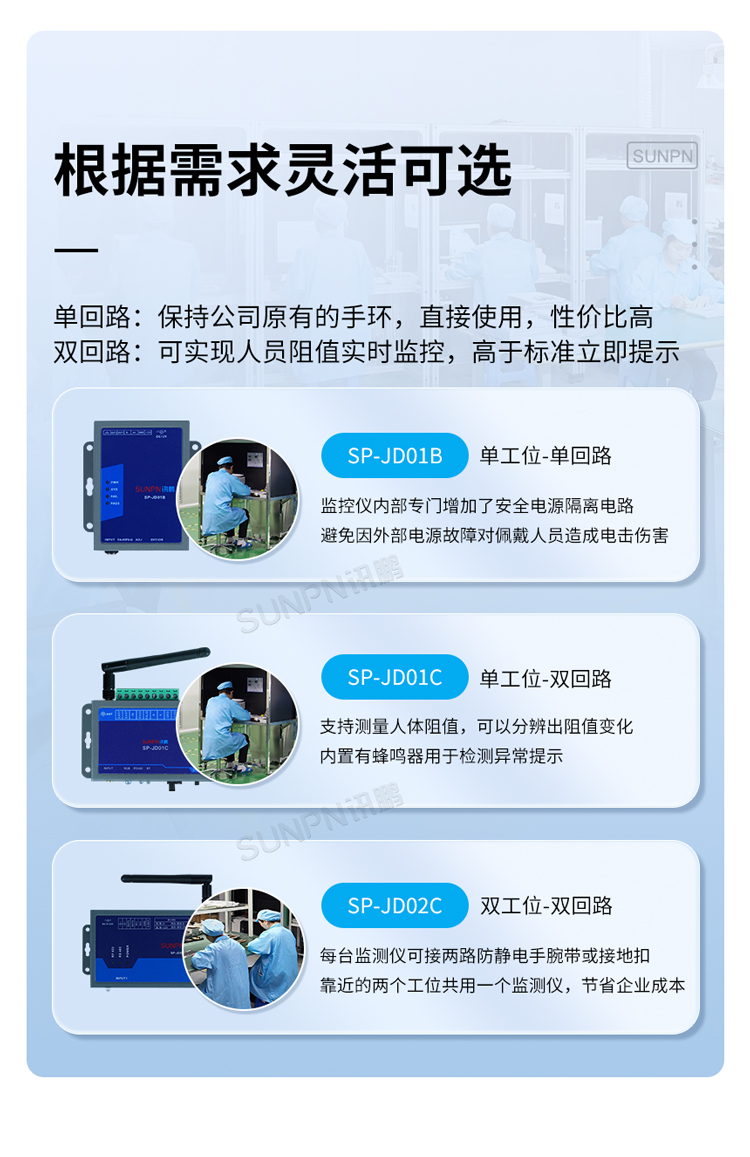

ESD在线监控系统-双路监测

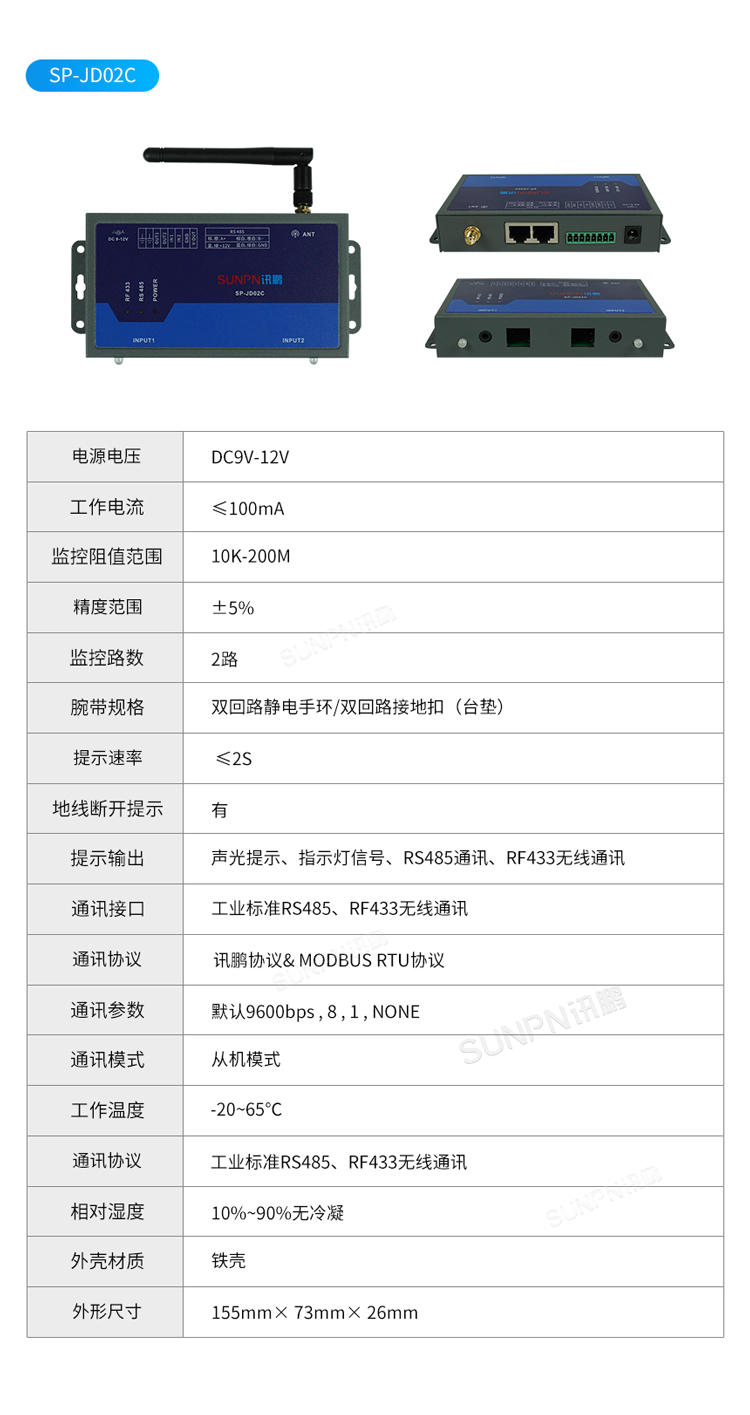

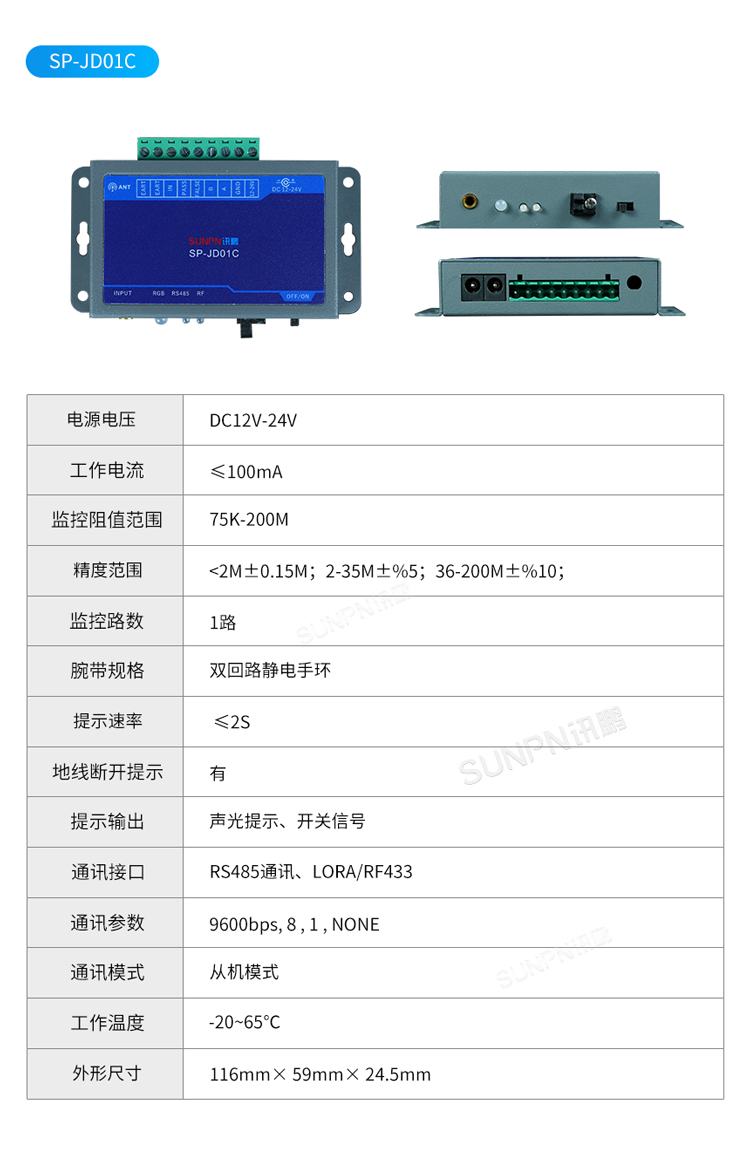

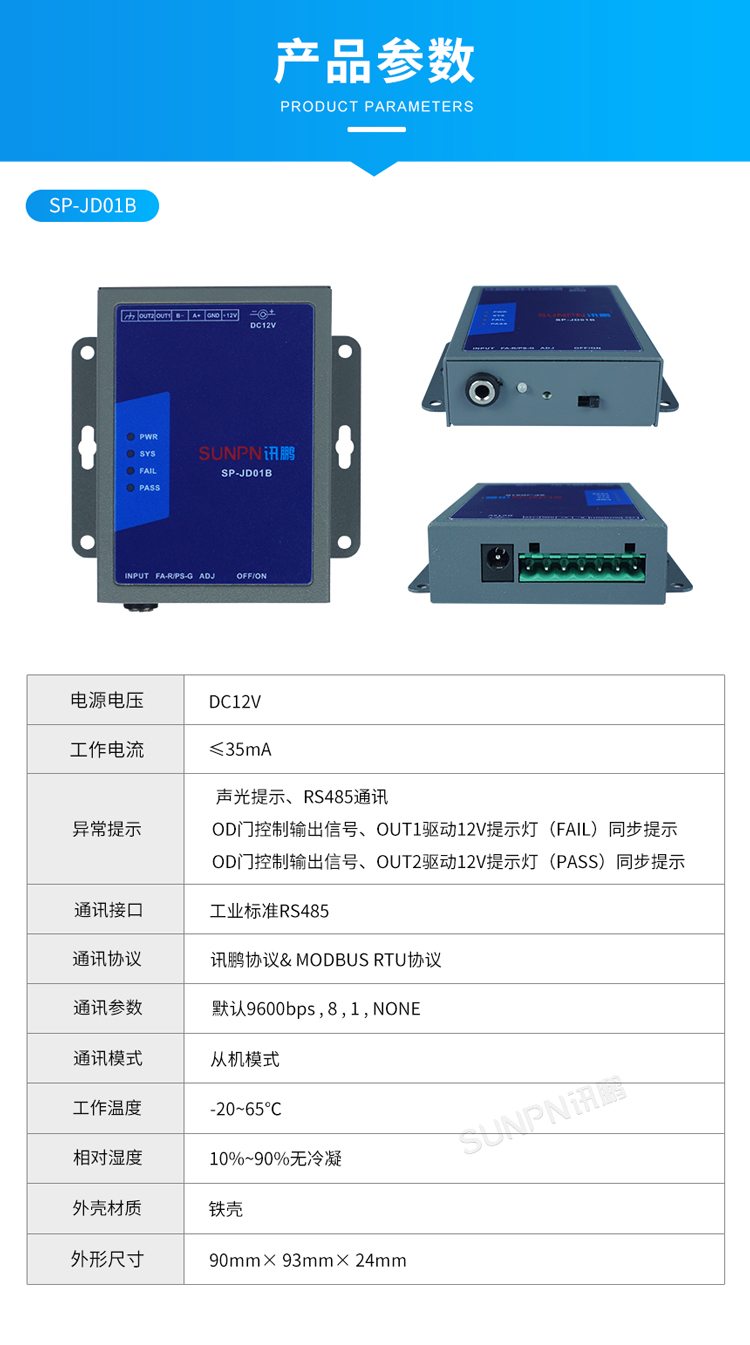

ESD在线监控系统-参数说明

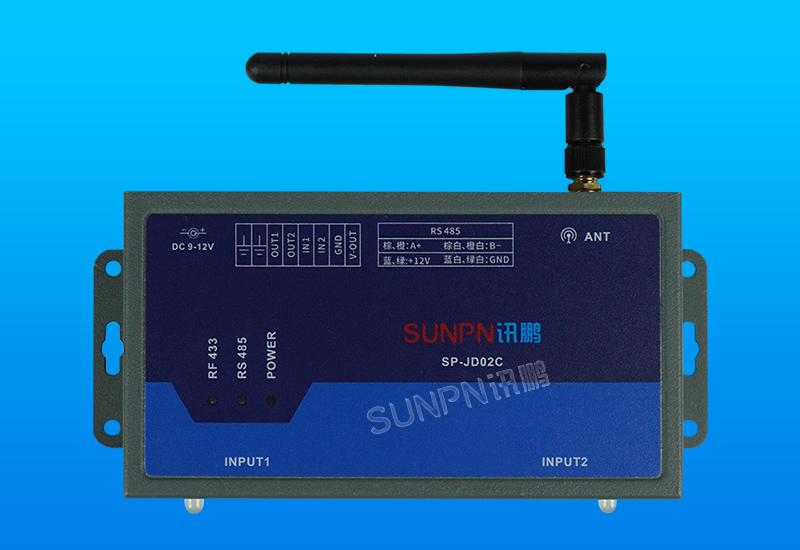

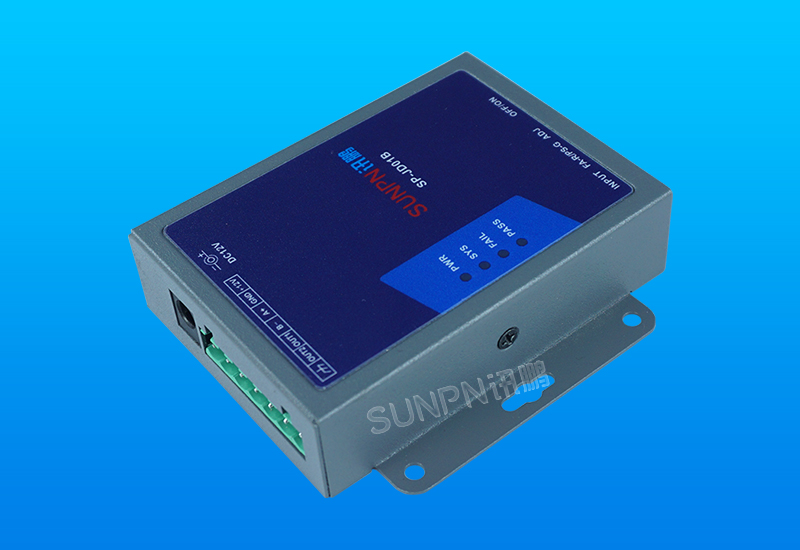

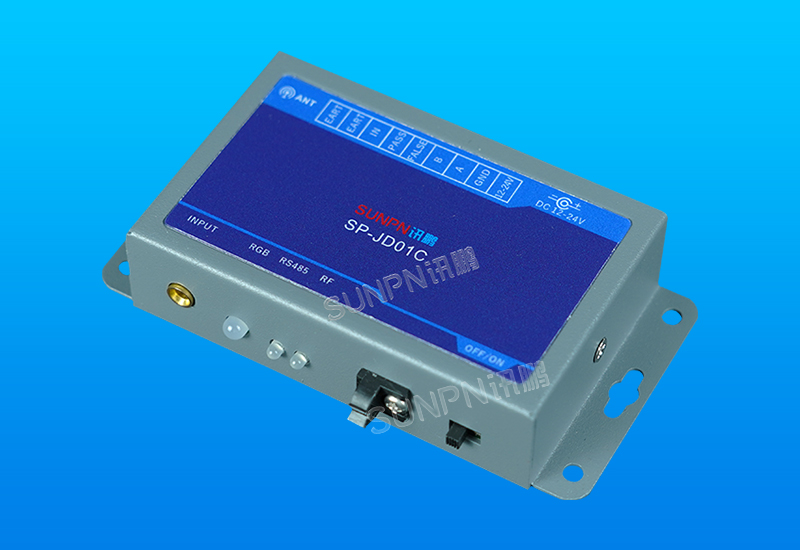

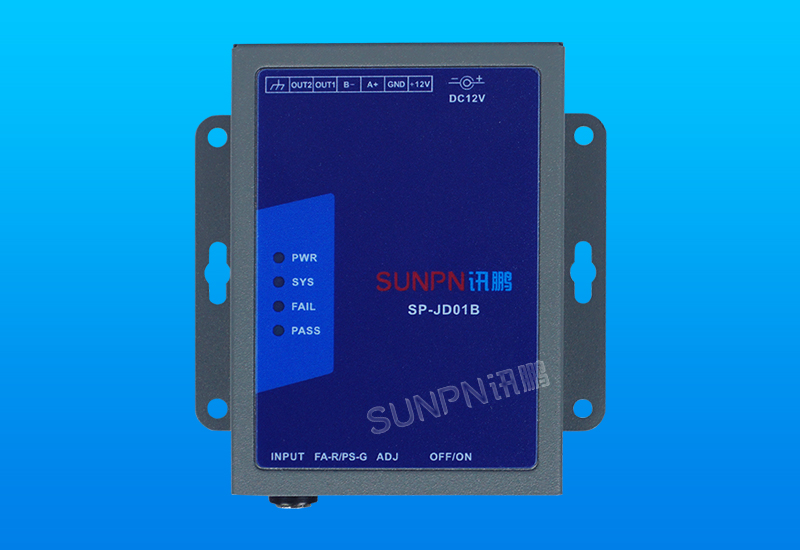

ESD在线监控系统-产品结构图

ESD在线监控系统-使用说明

1、将静电手腕带监控仪安装在操作台面合适的位置。

2、将鳄鱼夹接地线可靠接入大地，另一端接入端口。

3、佩戴好手腕带,使金属片紧贴皮肤,将手腕带的插头插在INPUT插孔。

4、接通电源，可选用直流9V-12V电源适配器直接插入DC座，或者直接用直流9V-12V电源接入V-OUT接线端子，将开关按下到ON状态开始工作，将开关按下到OFF状态表示离岗。

三、ESD在线监控系统-状态说明

1.正常状态：绿灯亮。

①手腕带佩戴良好，手腕带和接地系统良好，静电防护有效。

2.报警状态：红灯常亮和“滴滴”警报声，静电防护失效，应及时检查及处理故障。

①手腕带和手接触松动或连接线损坏；

②监控仪接入大地线脱落或接触不良；

③人体电阻过低或过高，可用螺丝刀轻微调节监控仪上ADJ旋钮即可。

3.离岗状态:关闭红色开关（OFF），蓝灯亮。用于工位人员离开岗位处理其他事件时。

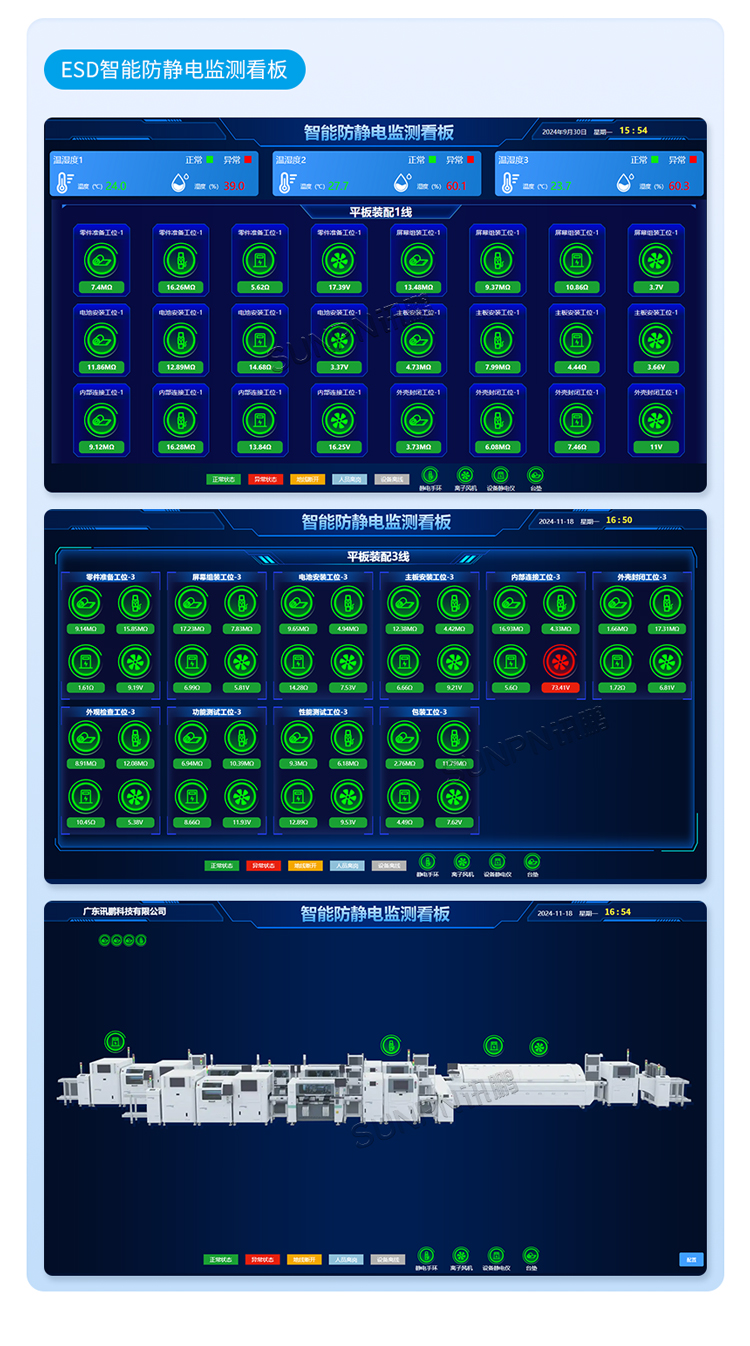

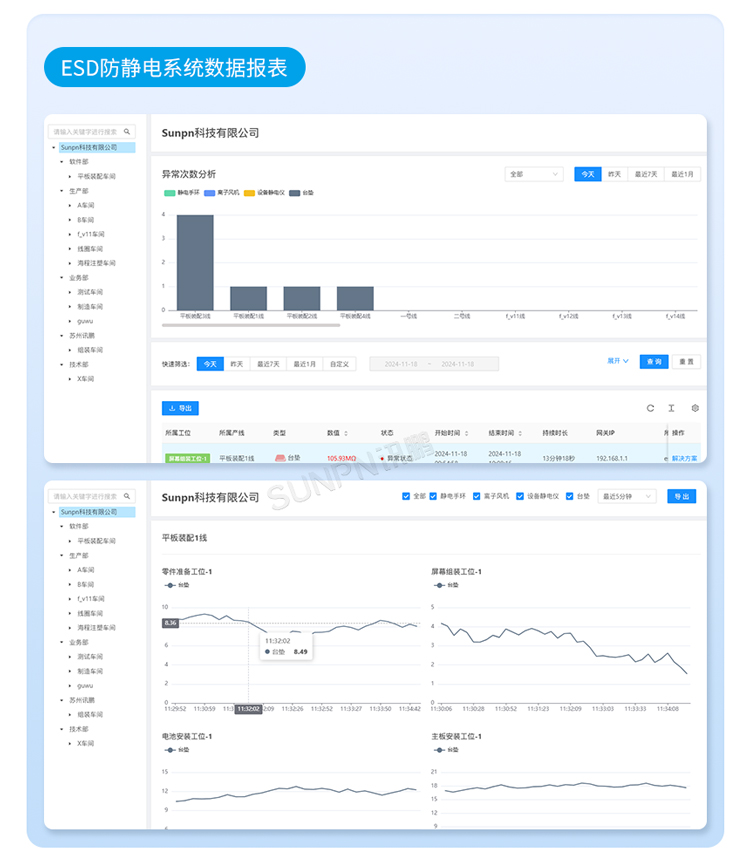

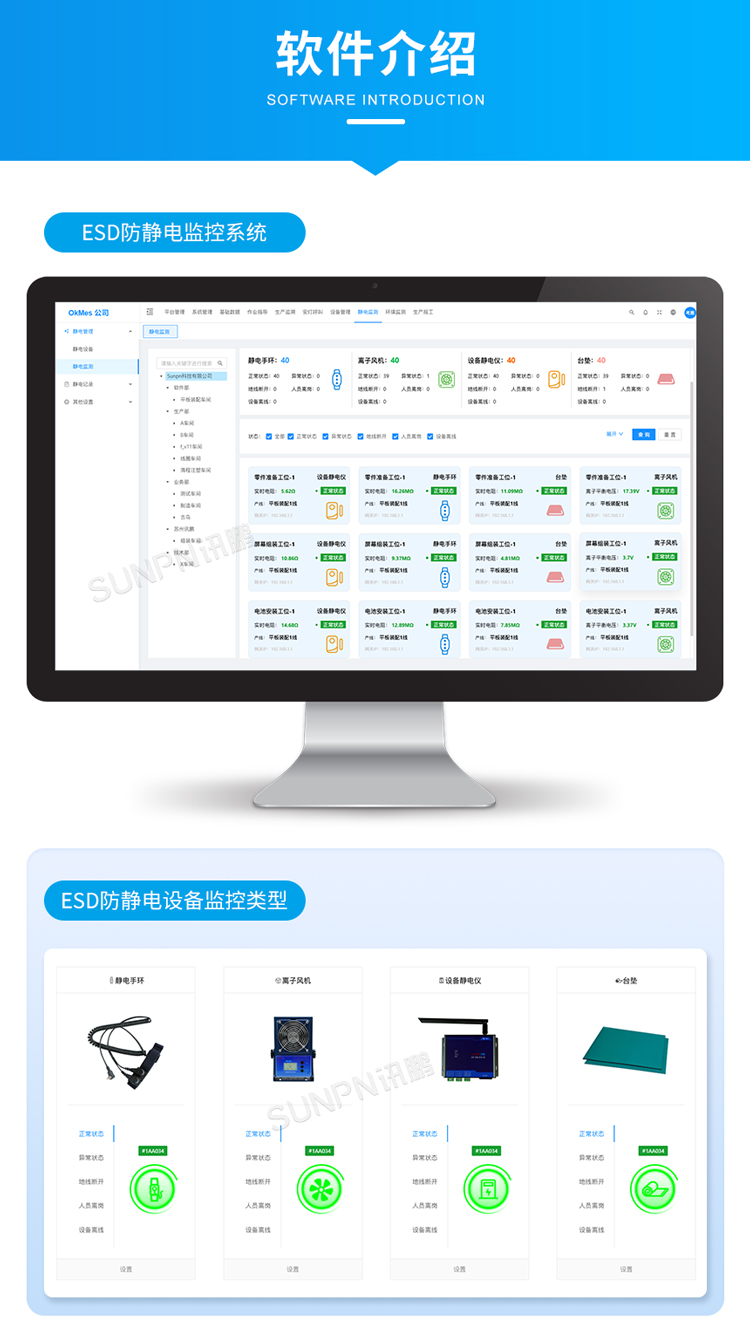

ESD在线监控系统-系统架构

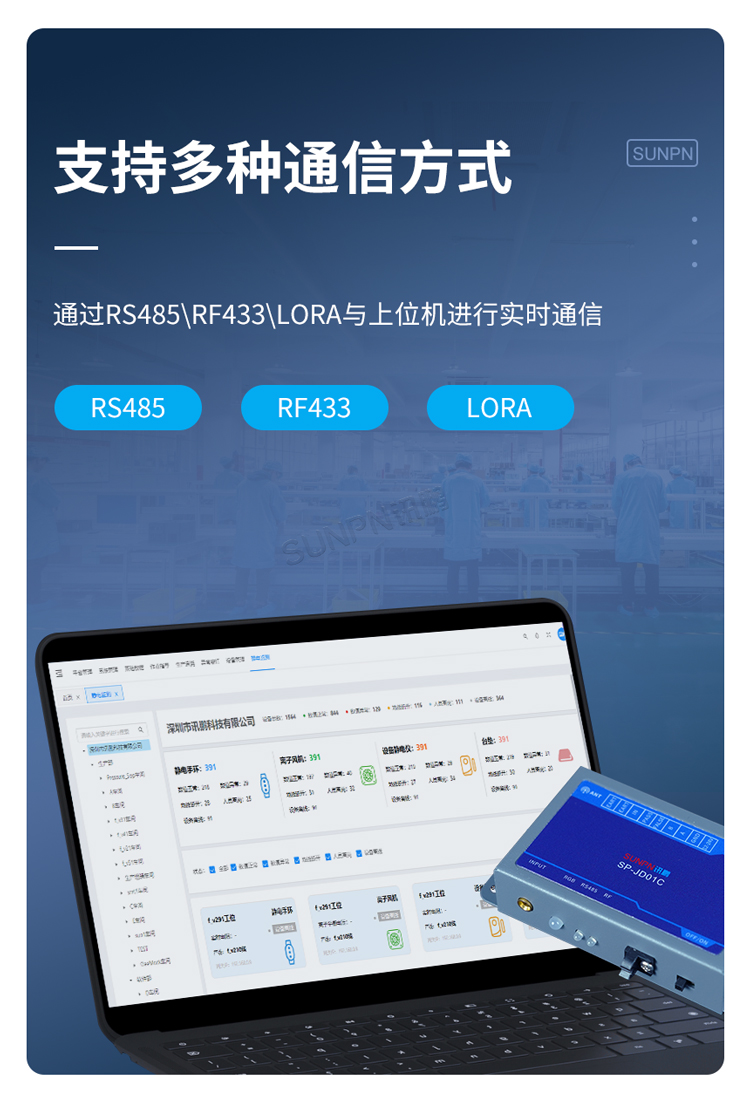

ESD在线监控系统-通讯协议

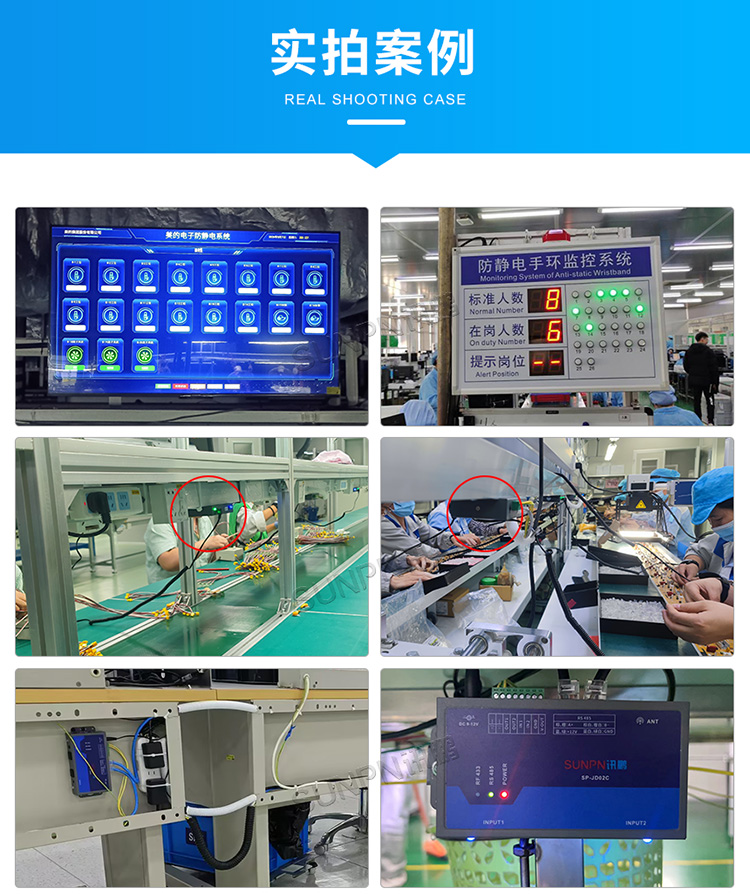

ESD在线监控系统-应用案例

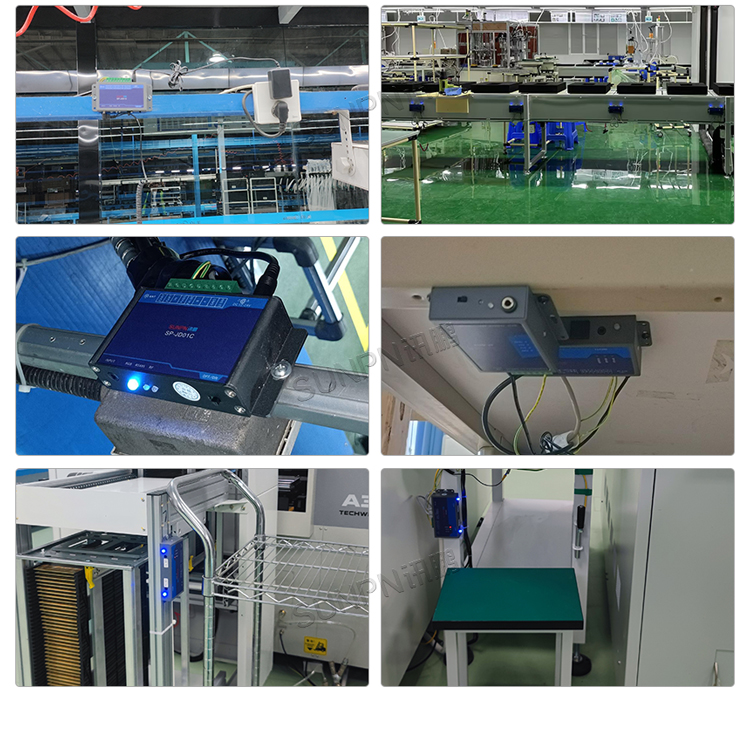

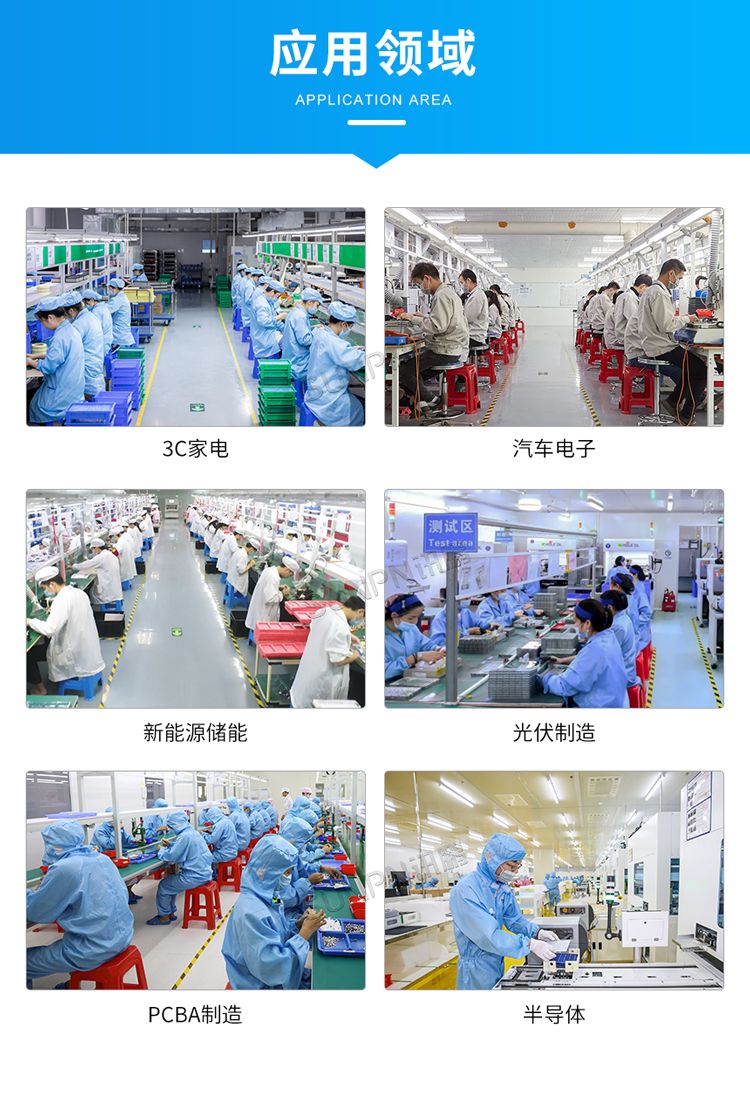

ESD在线监控系统-应用场景
