随着近年来制造业对ESD危害的深入认识，很多企业普遍在静电敏感工位采取了防静电措施，并引入了设备防静电监控系统和ESD防静电监控仪等设备，设备防静电监控系统在各个领域也得到广泛的应用。

一、设备防静电监控系统的作用

1、ESD防静电监控仪对企业的防静电设备、人员进行实时监控、数据储存、以及动态显示的数字化管理。

2、通过设备防静电监控系统对防静电手腕带和生产设备的实时监控。

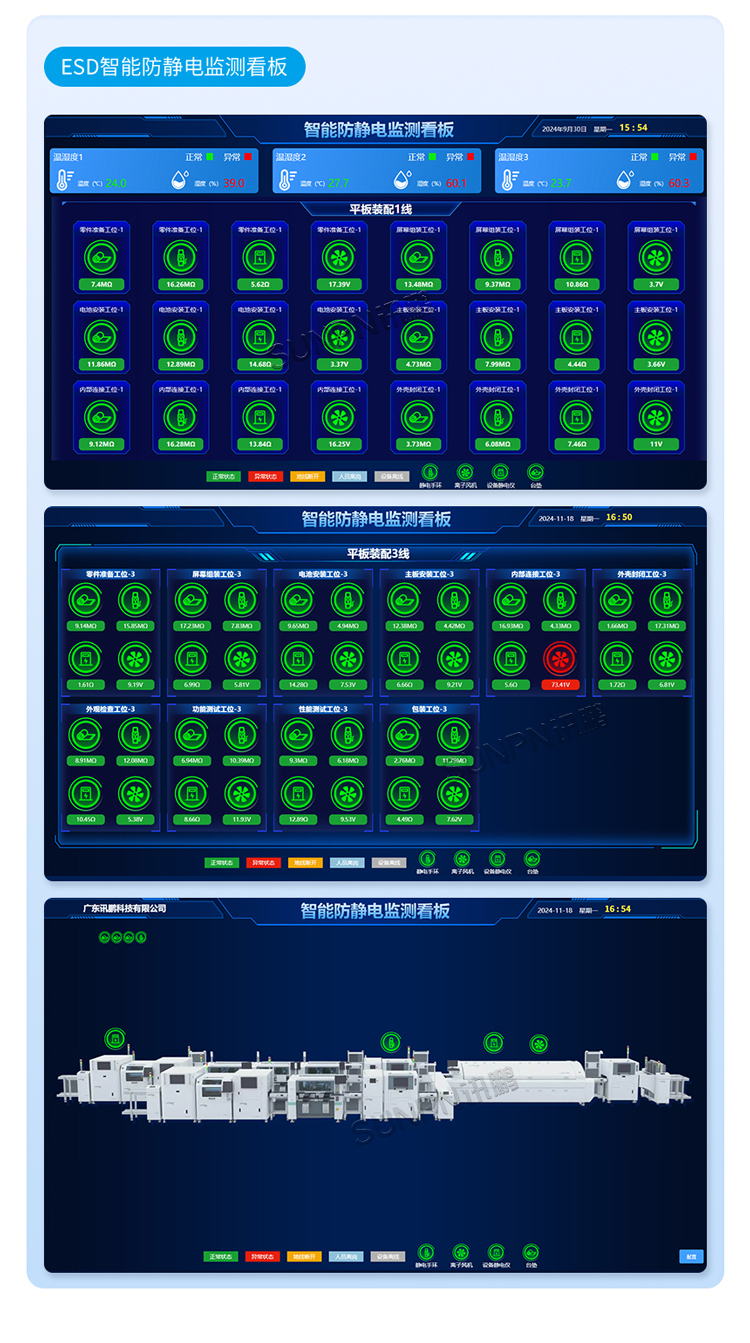

3、设备防静电监控系统由RS485有线或RF433无线把数据传输给管理软件存储、并实时发送至现场显示屏，让现场管理人员时刻精准了解现场的静电防护情况。

4、设备防静电监控系统解决长期以来工厂里对静电监控和数据采集记录困难的问题。

视频右下方窗口，支持全屏播放

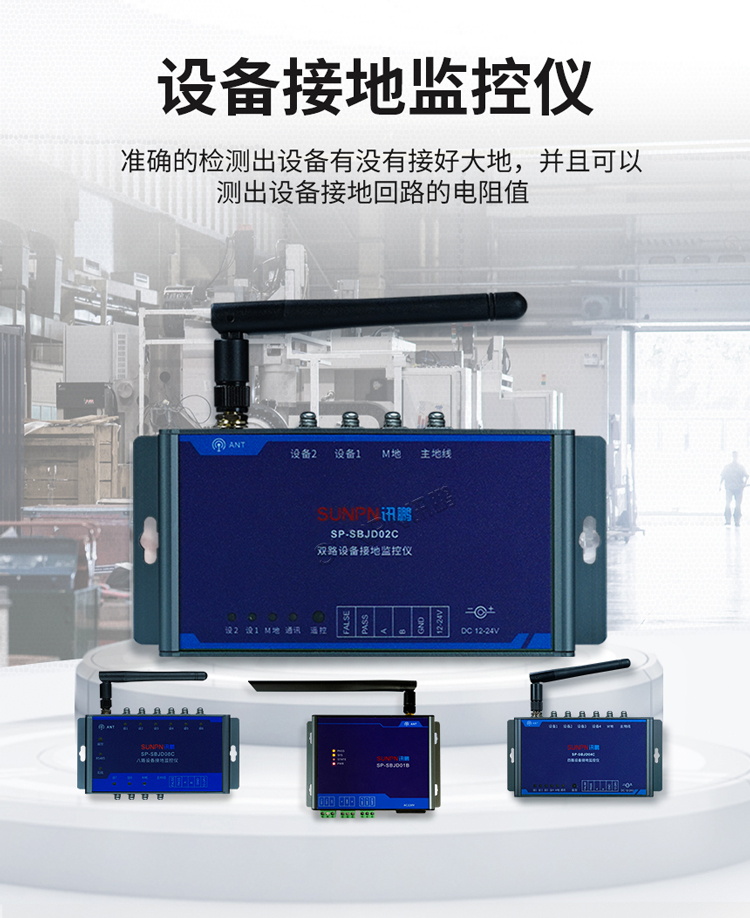

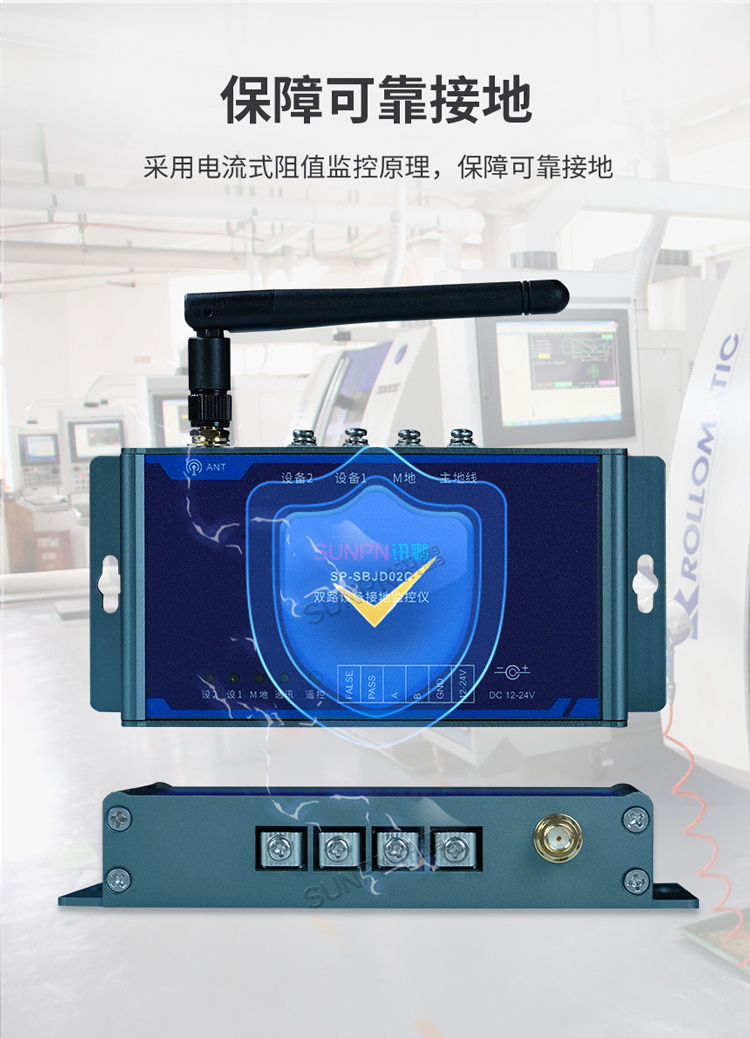

       设备防静电监控系统SP-SBJD01，是一款实时检测设备是否和实际大地接触良好的仪器，并且可以检测接地回路的电阻值(0~500Ω)，进一步监测设备地线是否老化等问题，杜绝了设备因静电发生的安全事故。

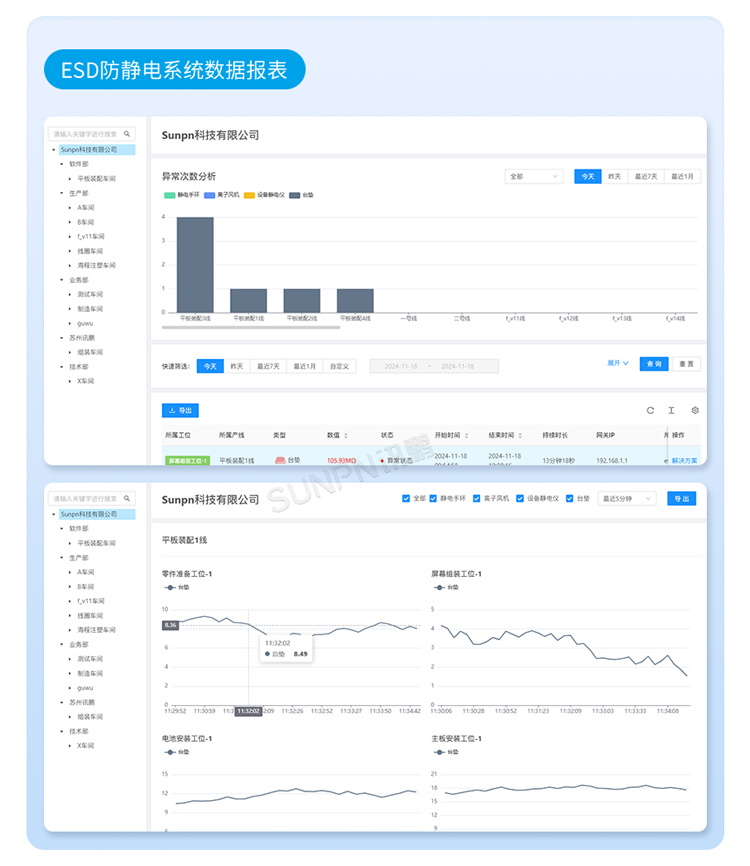

二、设备防静电监控系统-数据实时监控

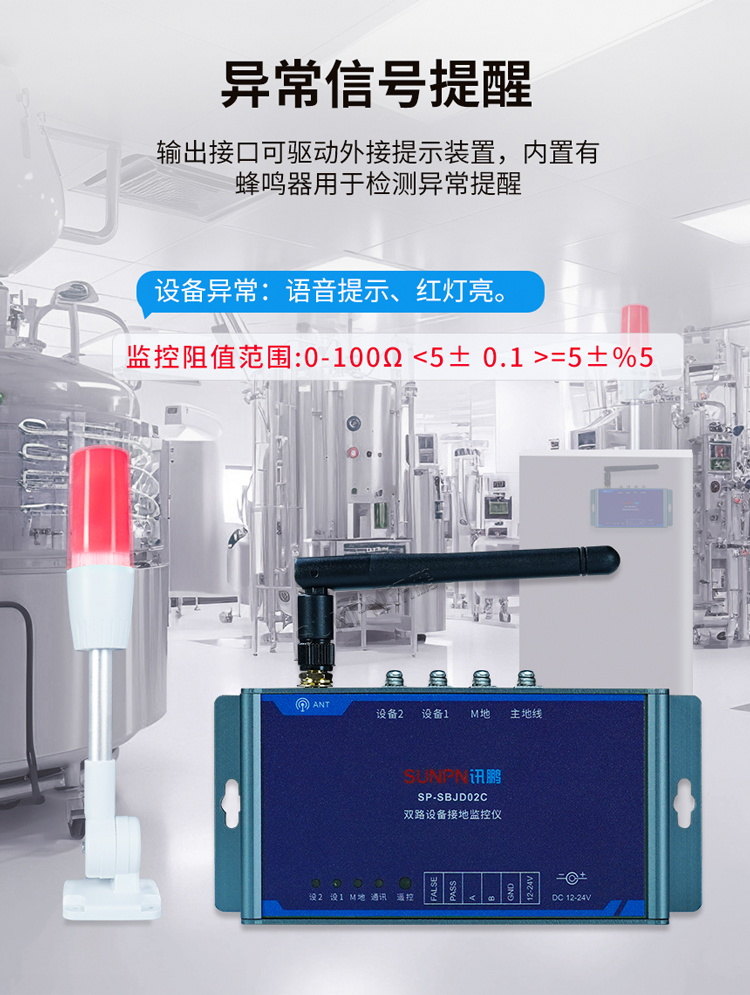

       设备防静电监控系统可使用RS485有线和RF433无线两种通信模式与上位机进行实时通信，显示端和客户端实时监控生产现场设备的接地情况与阻值等参数；监测仪设有两路阻值测量，可同时监测两台生产设备的静电状态；两路预留输出接口可以驱动外接警灯装置；内置蜂鸣器与状态指示灯在检测到异常时发出报警信号。最大限度的保障员工的人身安全和企业的财产安全。

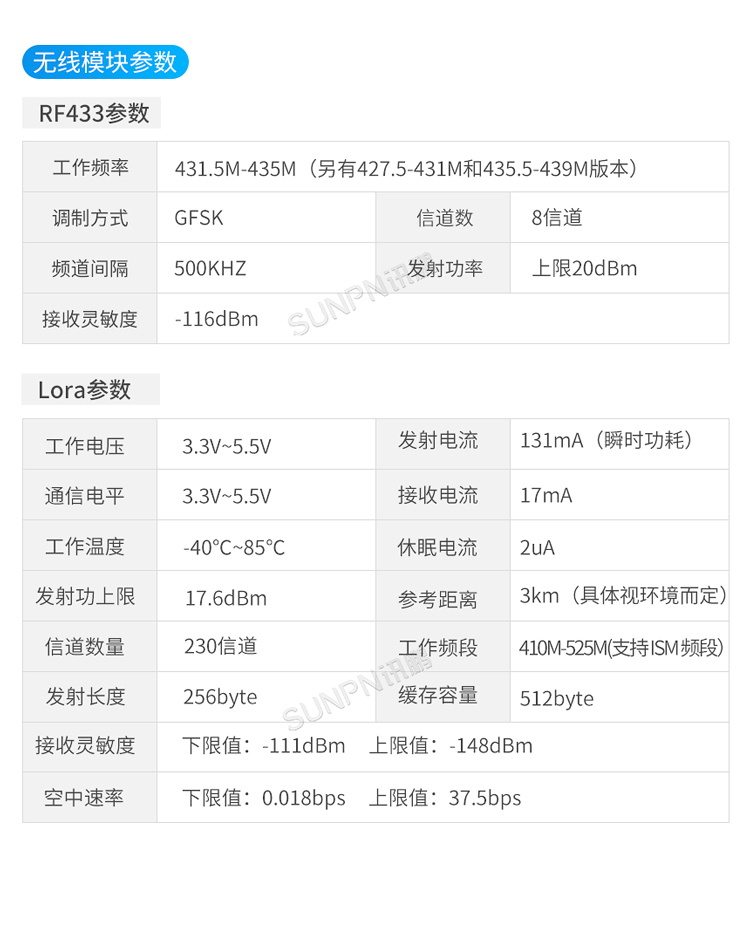

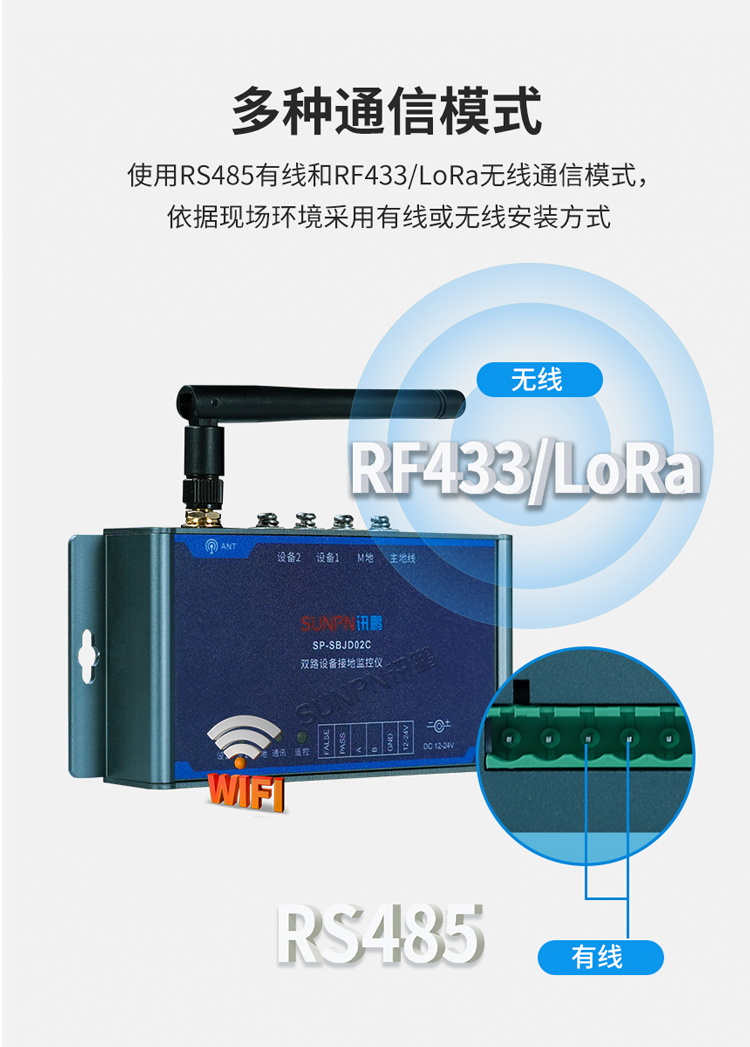

设备防静电监控系统-通讯模式

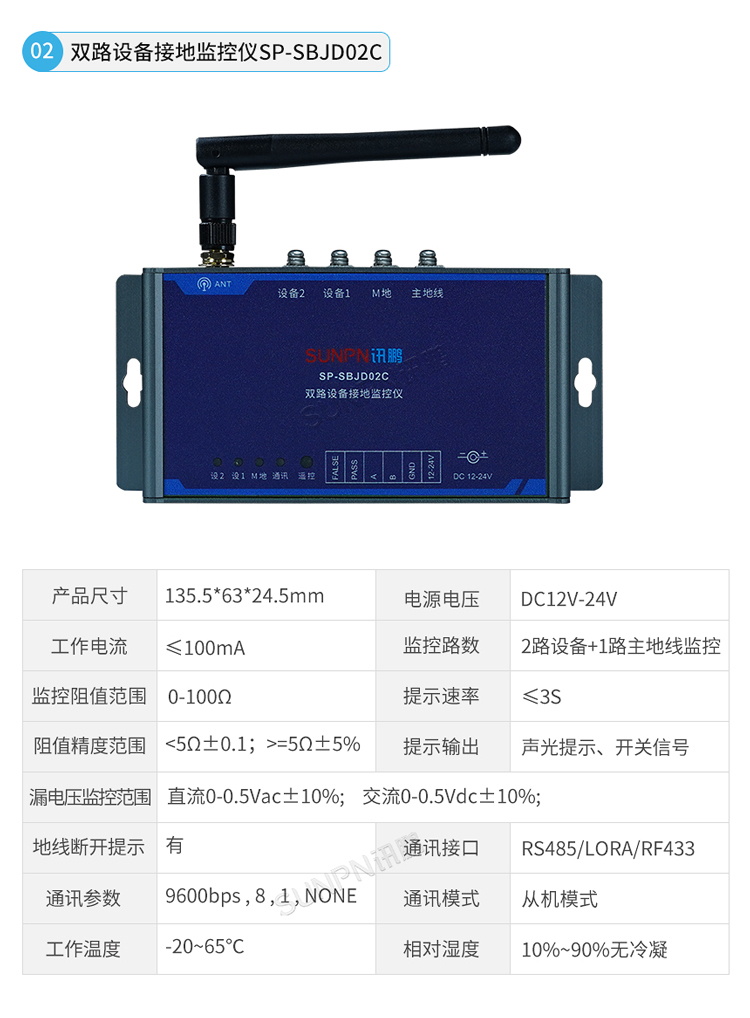

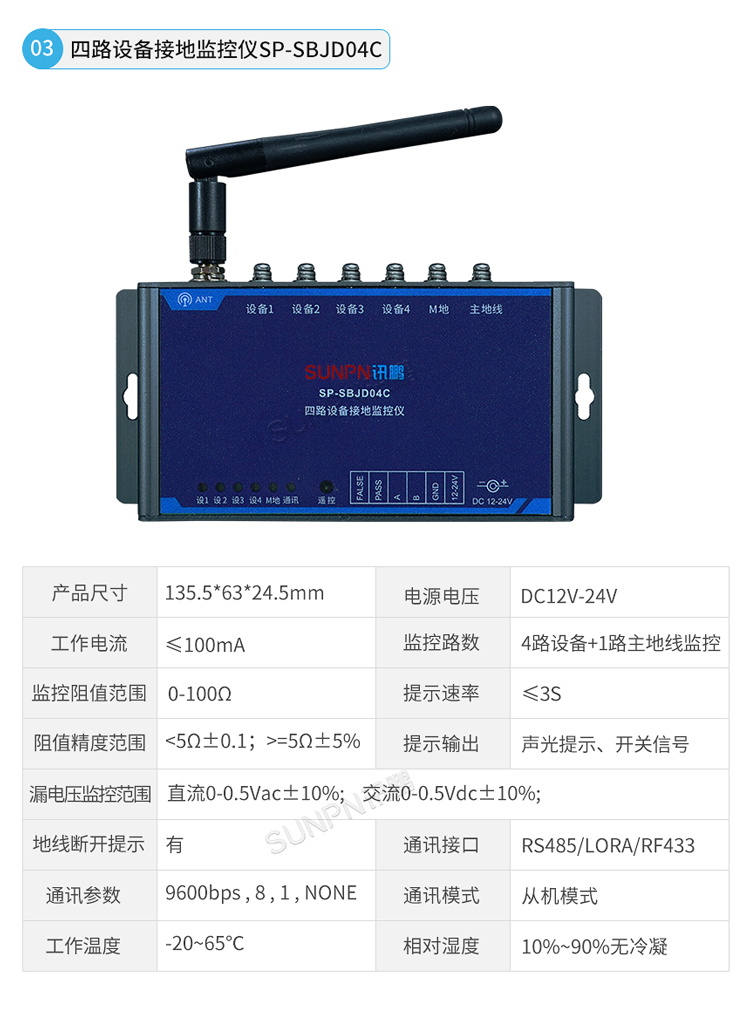

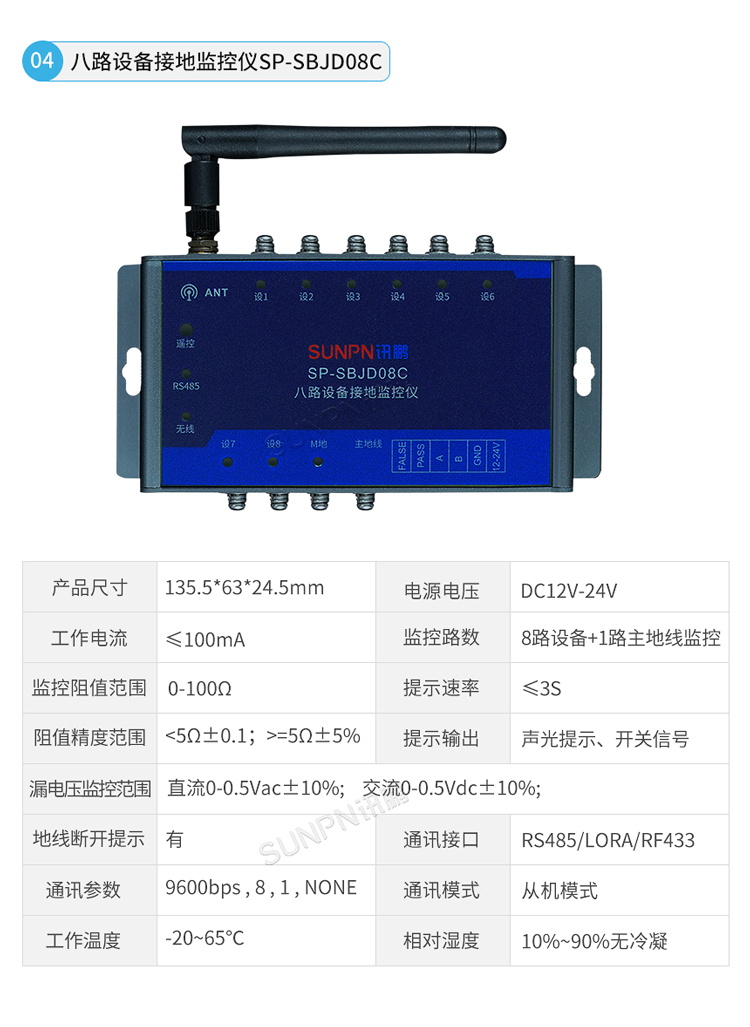

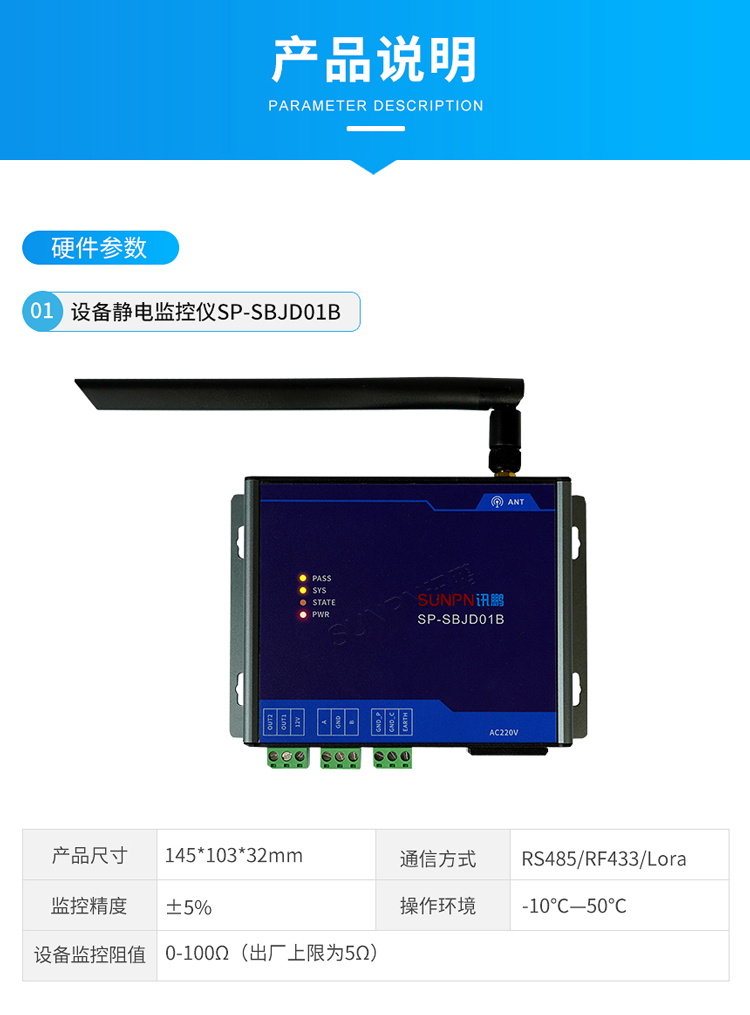

设备防静电监控系统-产品介绍

设备防静电监控系统-接口描述

三、设备防静电监控系统使用方法

1、 INx接到检测设备上;

2、 GND接到大地上;

3、 RS485接口AB线接到上位机;

4、12V以及OUT1/OUT2选择接到外部报警装置;

5、使用无线通信时, 插上外部RF433天线,并且设置相应信道参数。

四、设备防静电监控系统状态说明

1、设 备检测接大地正常时，蜂鸣器不报警，PASS1和PASS2指示灯亮，RS485读取检测状态为0x00 (正常状态)，且有电阻值。

2、当设备接地(GND)断开时， 蜂鸣器持续报警(地线断开报警)，PASS1和PASS2指示灯快速闪烁。RS485读取状态为0x02 (地线断开状态)。

3、当设备接线(INx)断开时，蜂鸣器间歇报警(设备断开报警)，PASS1或PASS2指示灯慢速闪烁。RS485读取状态为0x01 (设备断开状态)。

4 、外部输出接口(OUT1/OUT2) ，可根据需要是否外接。

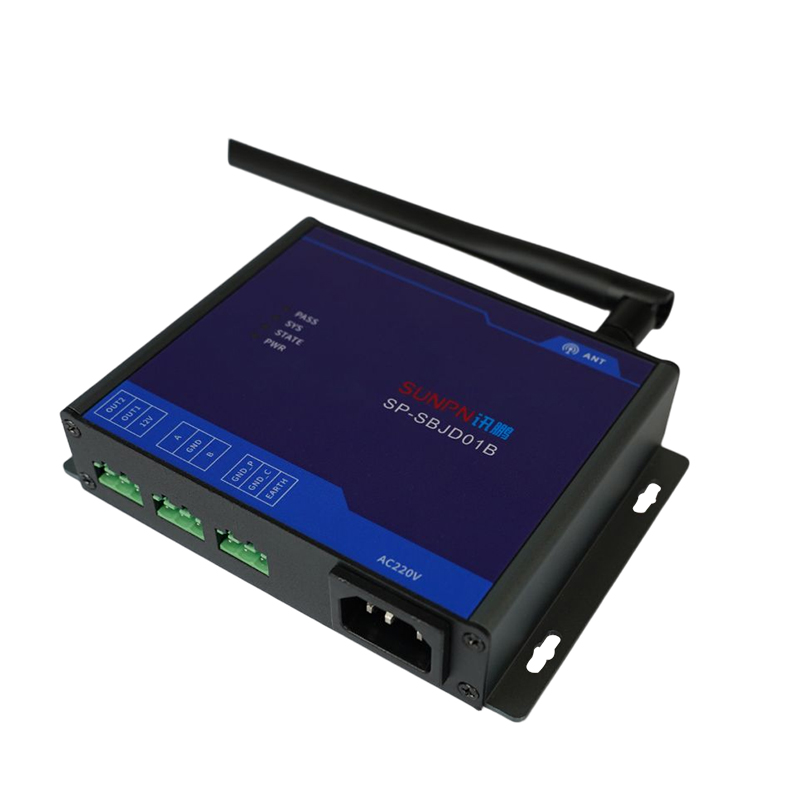

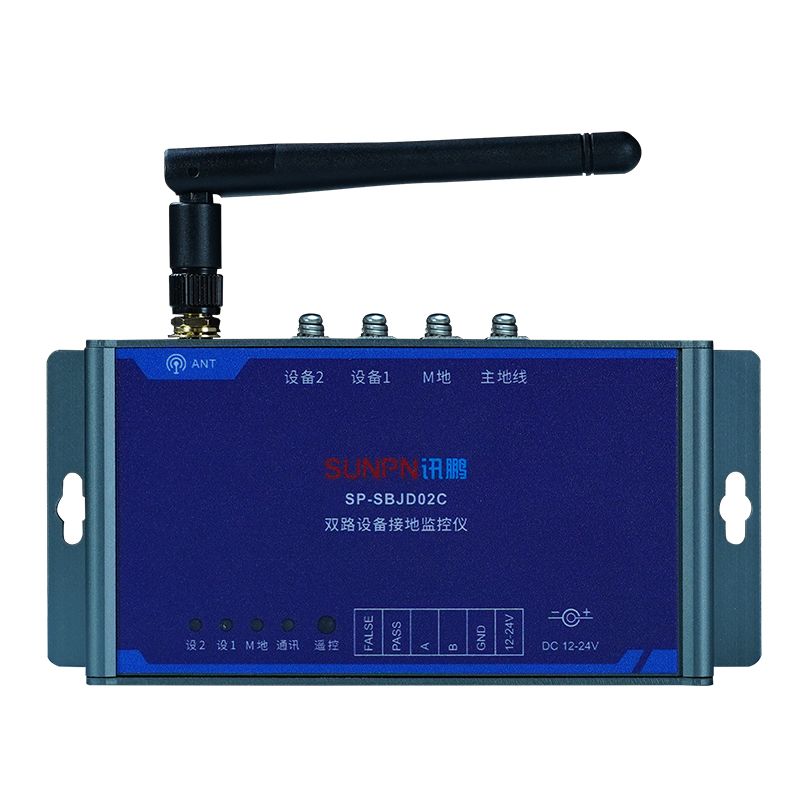

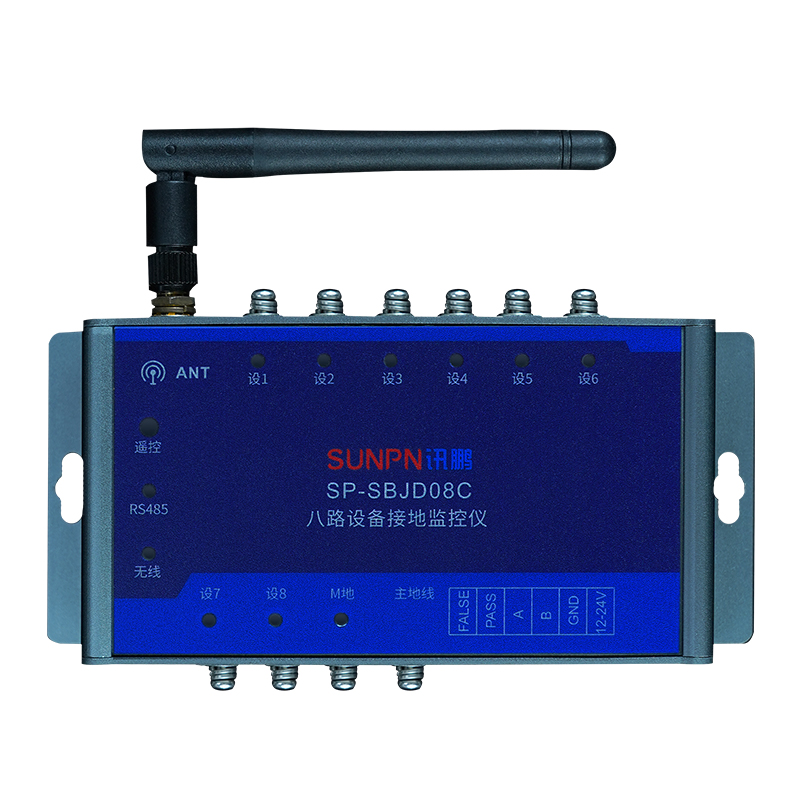

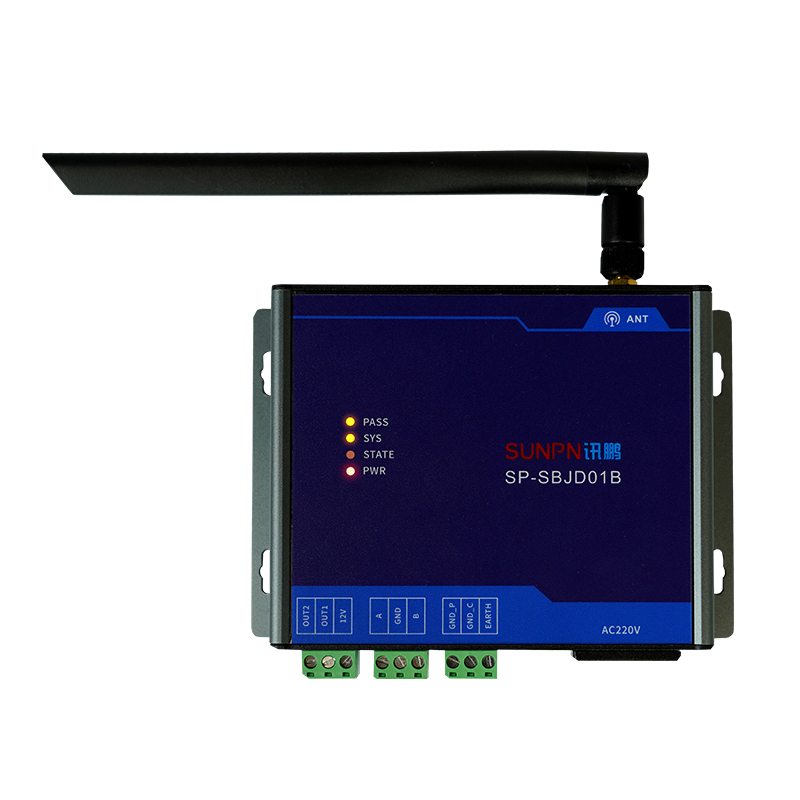

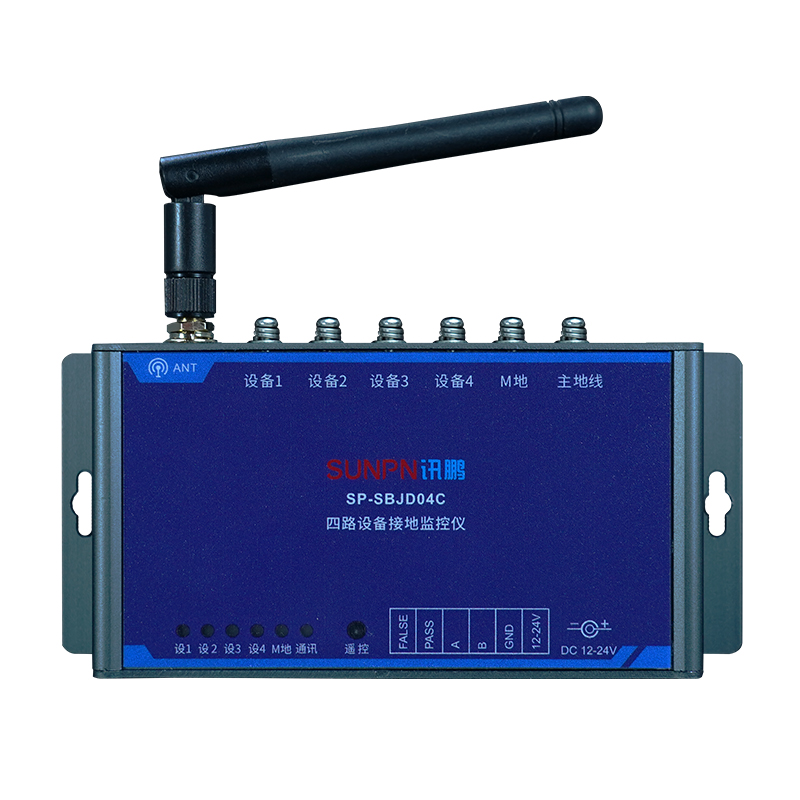

设备防静电监控系统-产品实拍

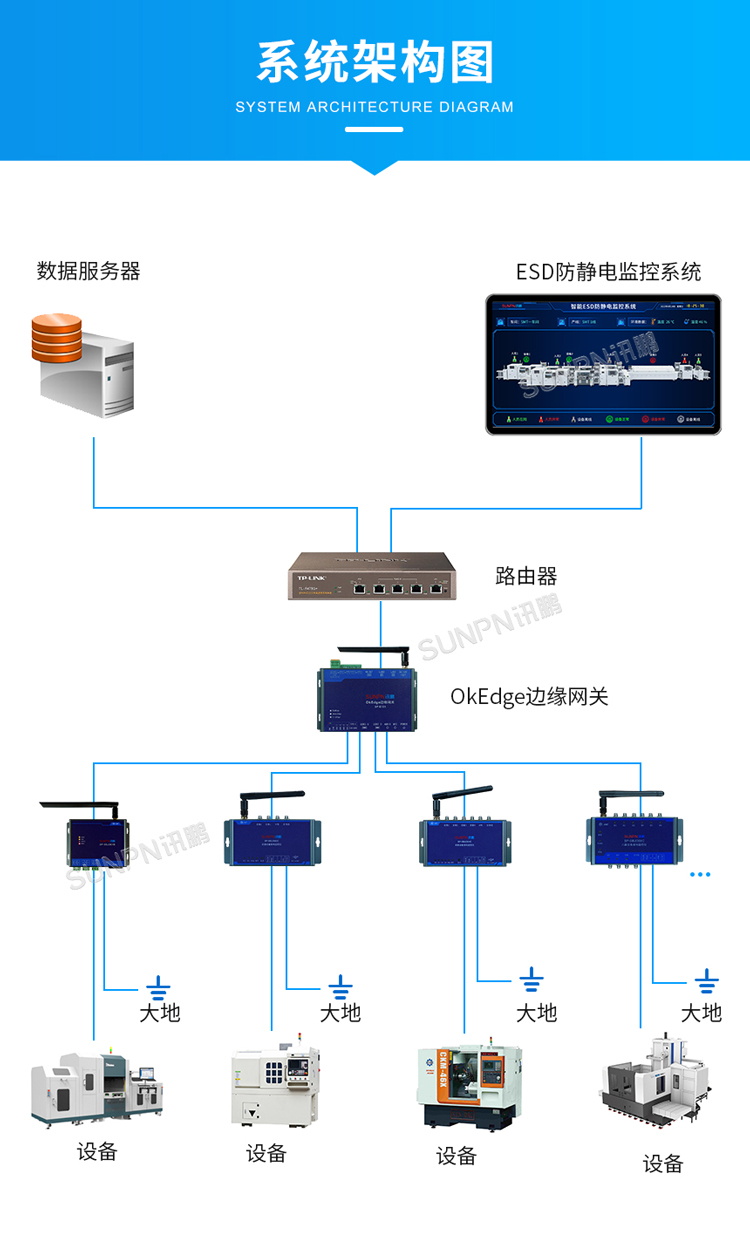

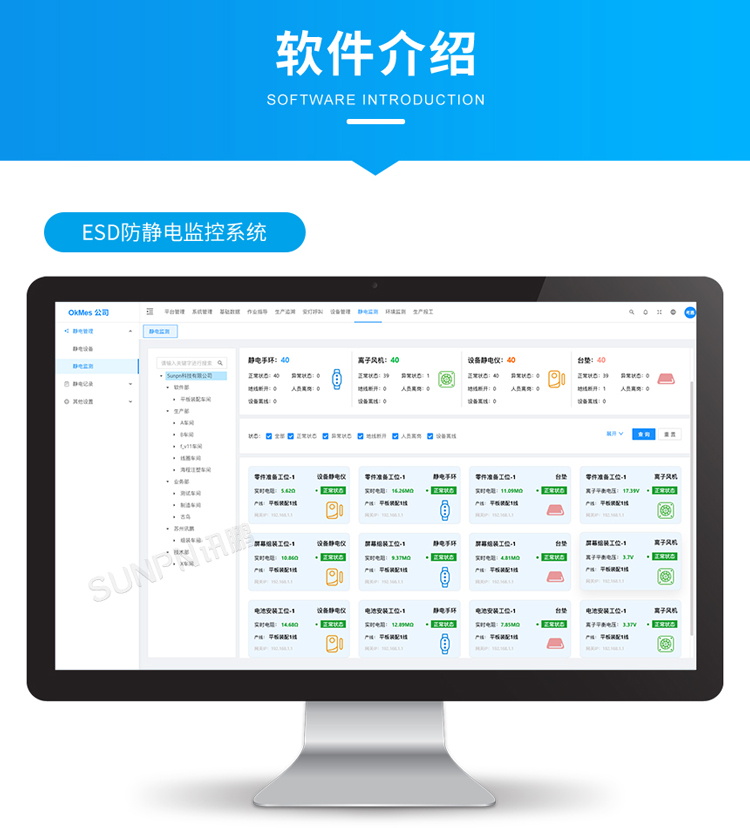

设备防静电监控系统-系统架构

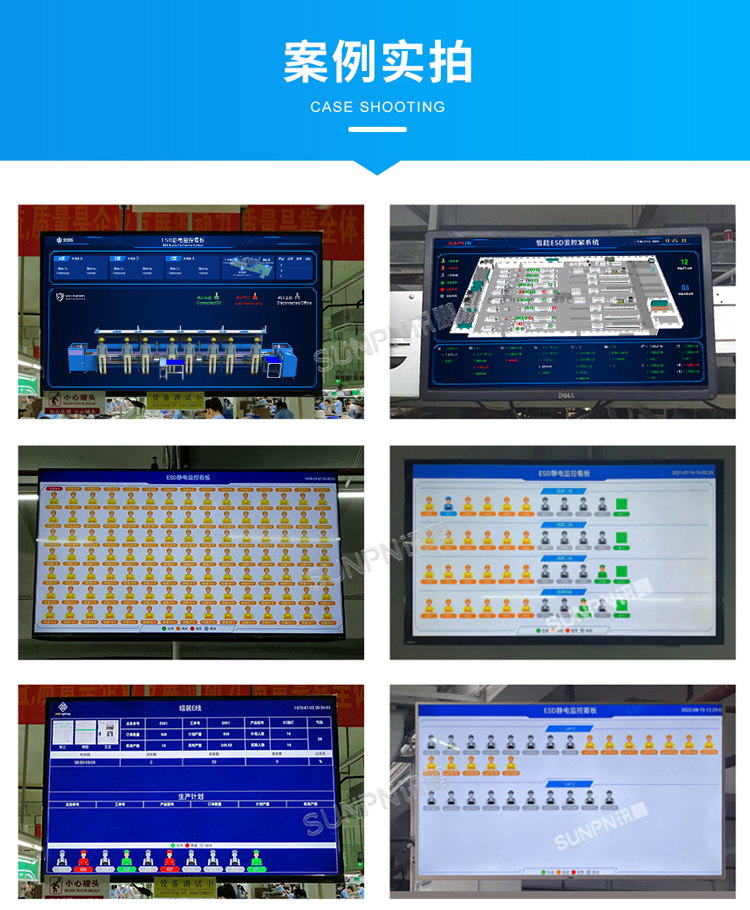

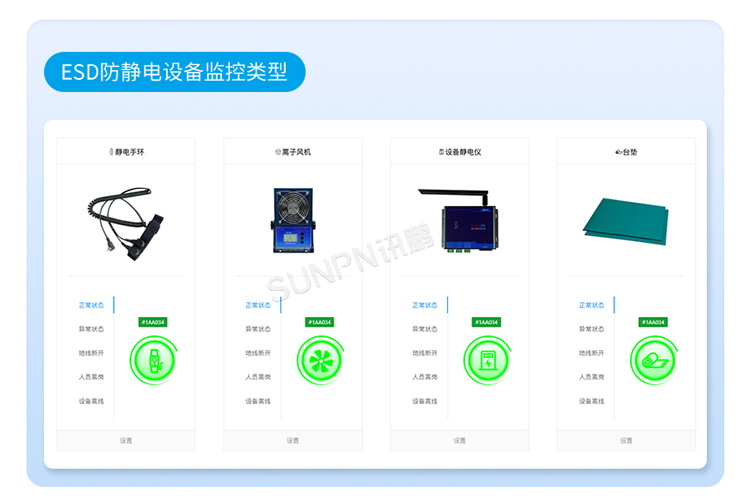

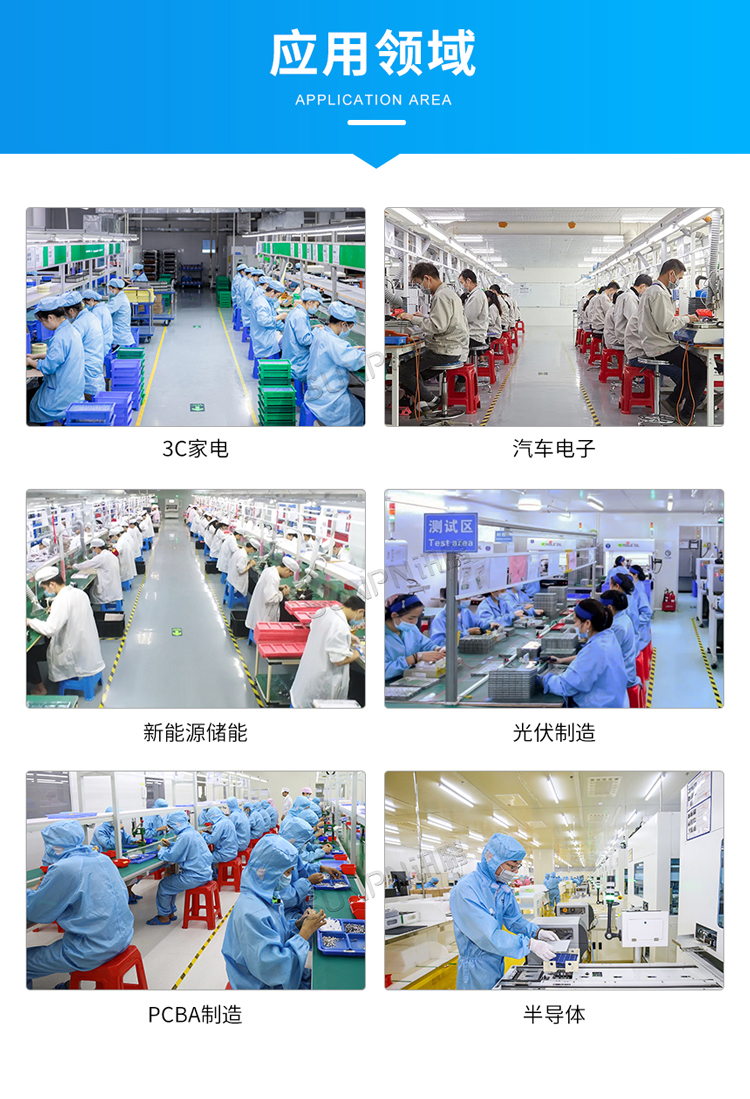

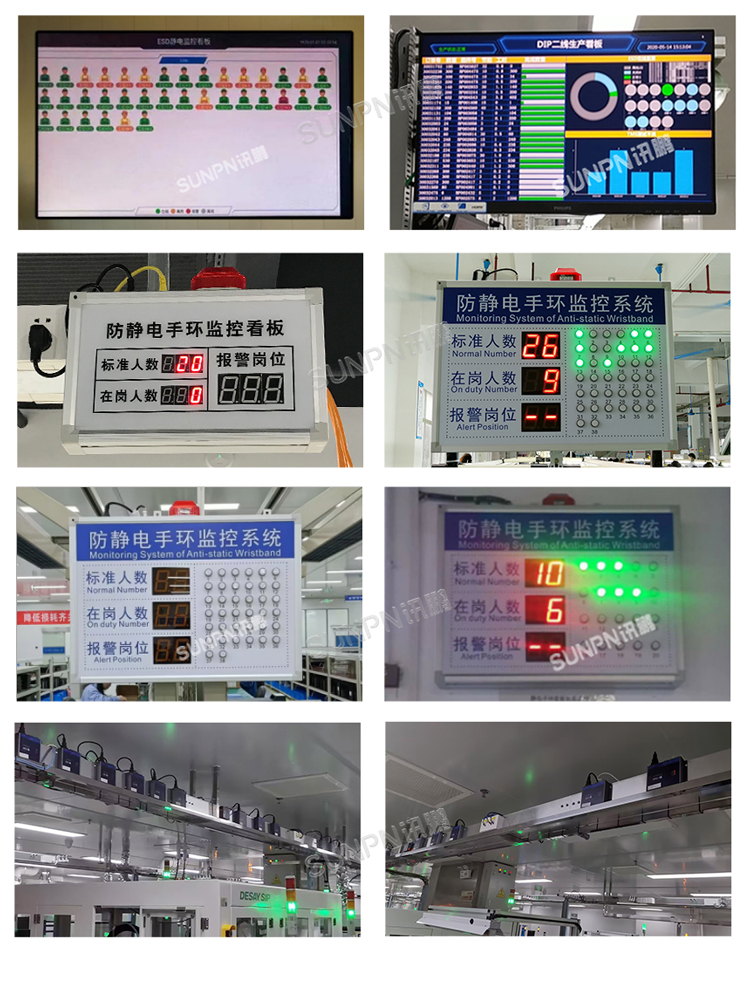

设备防静电监控系统-应用场景

设备防静电监控系统是对防静电手腕带或设备接地状态进行实时监控，并通过有线或无线通讯发送至防静电监控看板同步显示的设备。监控仪均内置蜂鸣器，当手腕带或设备接地不良时，监测仪会发出声光报警或通过预留接口外接警示灯提示。有效控制企业因防静电设备失效而造成的品质问题、经济损失和人身安全。
