在我们日常生活中，经常也会遇到因天气干燥而产生静电，时常被电到的经历。不仅仅是我们生活能感受到，各行各业的工作作业上也受到了很大的影响。在工业生产中有些产品的生产环境对静电要求是非常高的，因此消除静电是有必要的一件事，用ESD防静电监控仪有利于车间间减少静电危害和生产的损失。

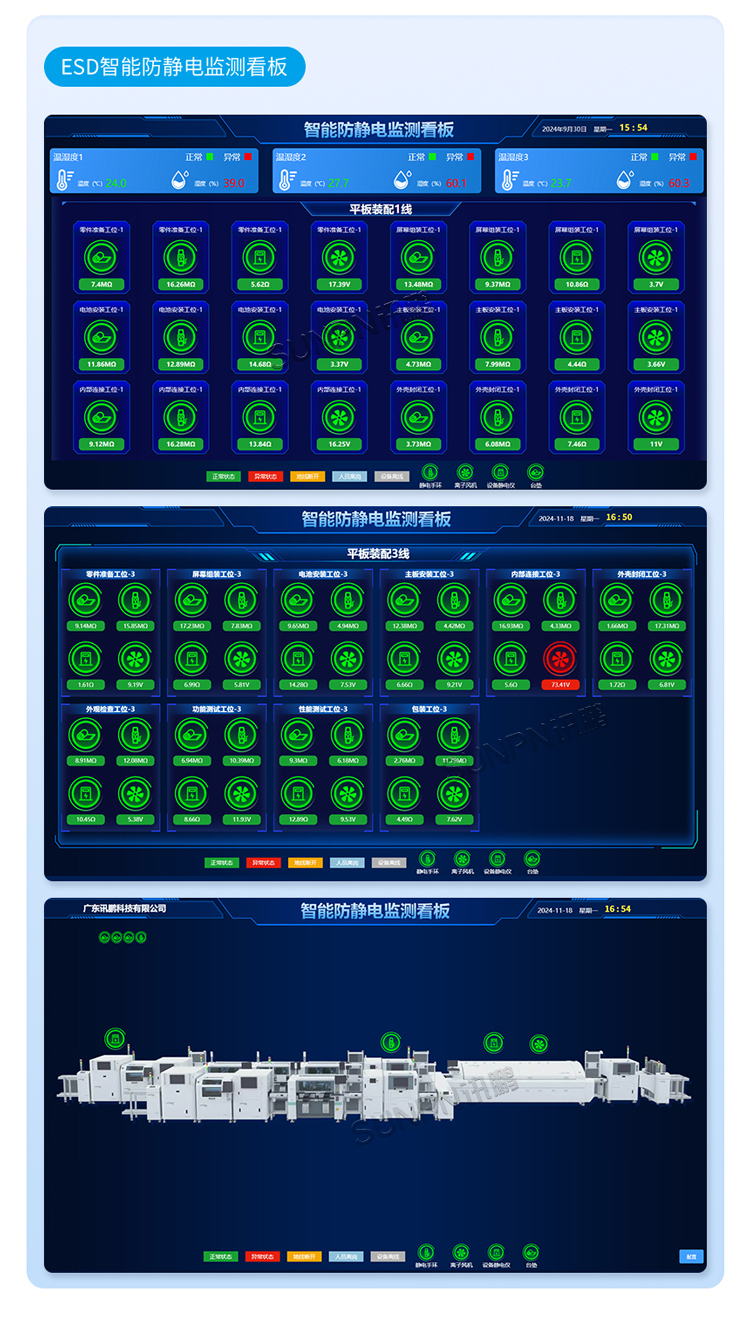

       ESD防静电监控仪是对防静电手腕带或设备接地状态进行实时监控，并通过有线或无线通讯发送至防静电监控看板同步显示的设备。讯鹏防静电监控仪有多种款式选择，有一路防静电手腕带监控产品，支持单回路防静电手腕带；有两路防静电手腕带监控产品，支持双回路防静电手腕带和无线通讯，并实时监测人体对地回路电阻；有设备防静电监控产品，检测设备是否和实际大地接触良好，并实时检测接地回路的电阻值。监控仪均内置蜂鸣器，当手腕带或设备接地不良时，监测仪会发出声光报警或通过预留接口外接警示灯提示。有效控制企业因防静电设备失效而造成的品质问题、经济损失和人身安全。

视频右下方窗口，支持全屏播放

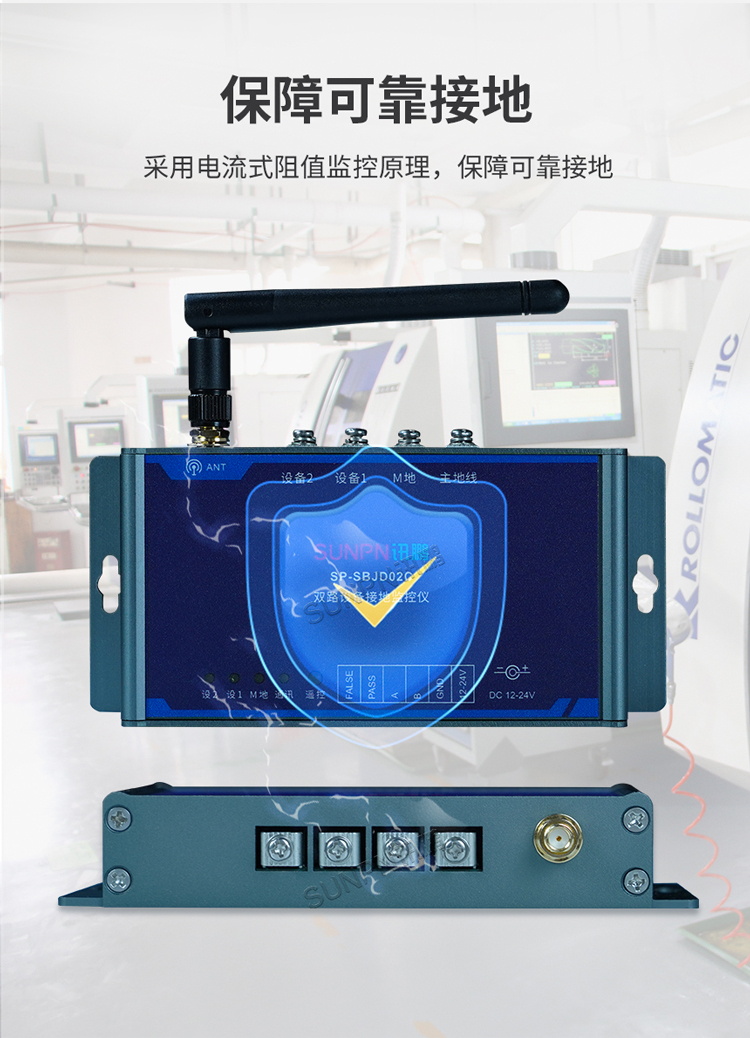

一、ESD防静电监控仪的特点

1、精度、反应速度快、抗干扰能力强、体积小、重量轻、不占空间、方便携带、使用简单，这对于大多数人或车间来说是一个很大的优势。

2、对于人体手腕带接地系统有自动报警功能，可随时监视防静电手腕带的工作状况

3、运行无噪音，能为防静电(个人)工作区域的ESD防静电监控仪提供可靠的保障，确保作业人员的ESD状况获得监测。

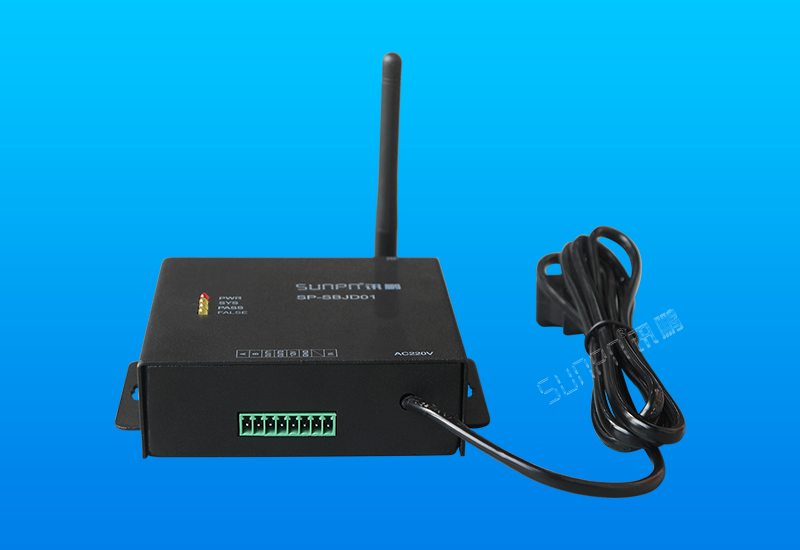

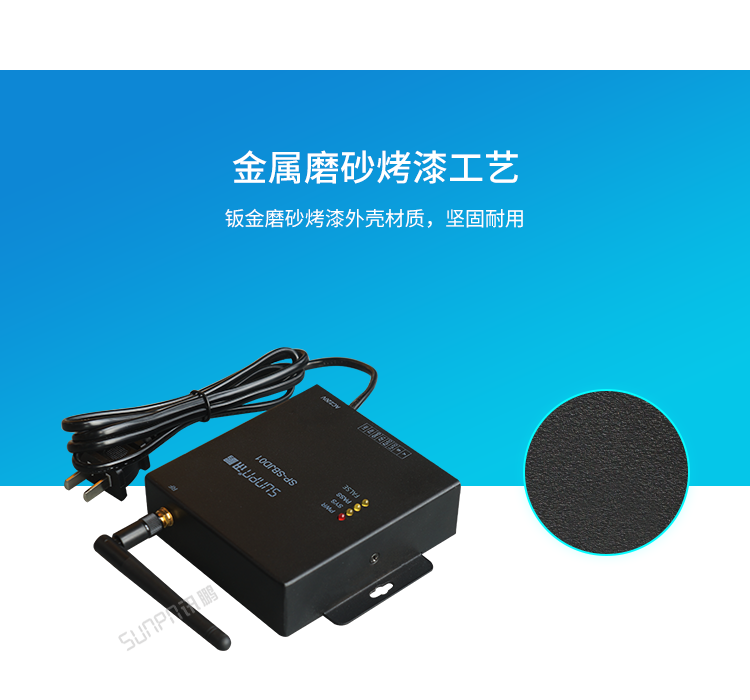

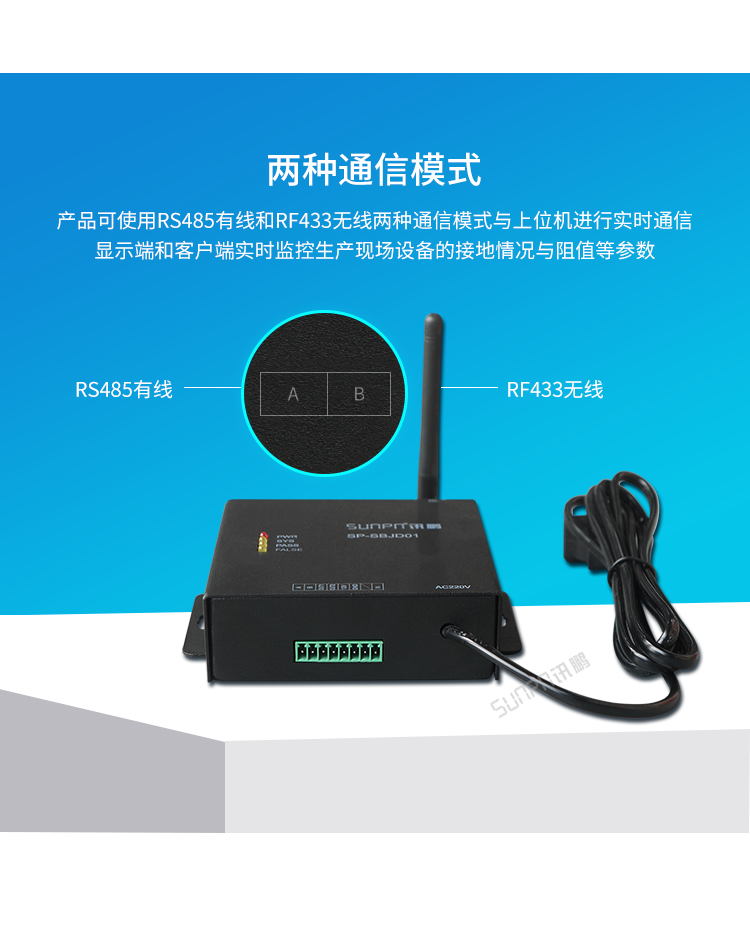

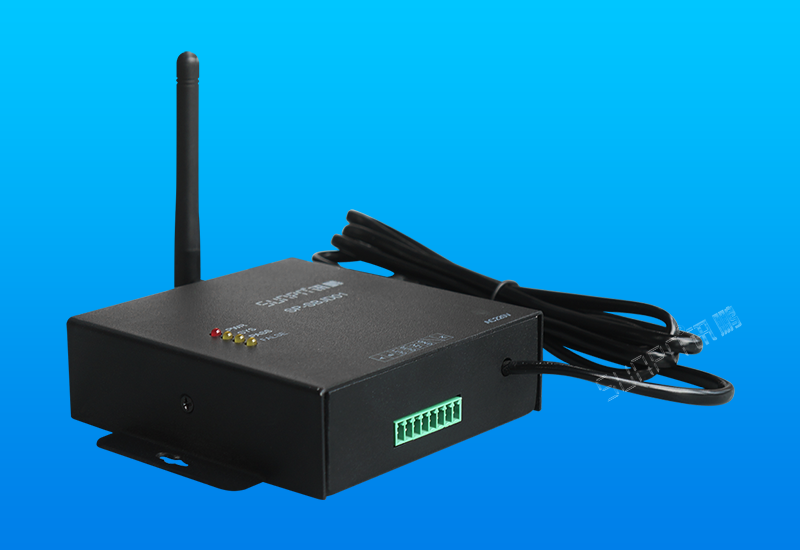

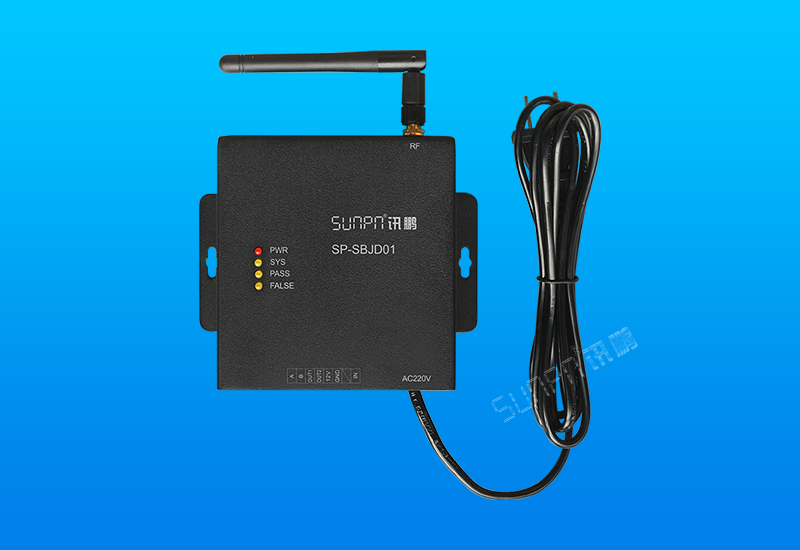

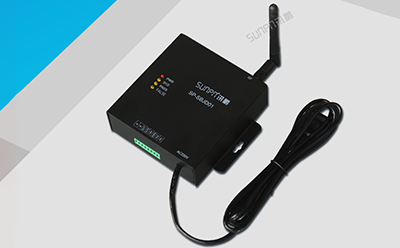

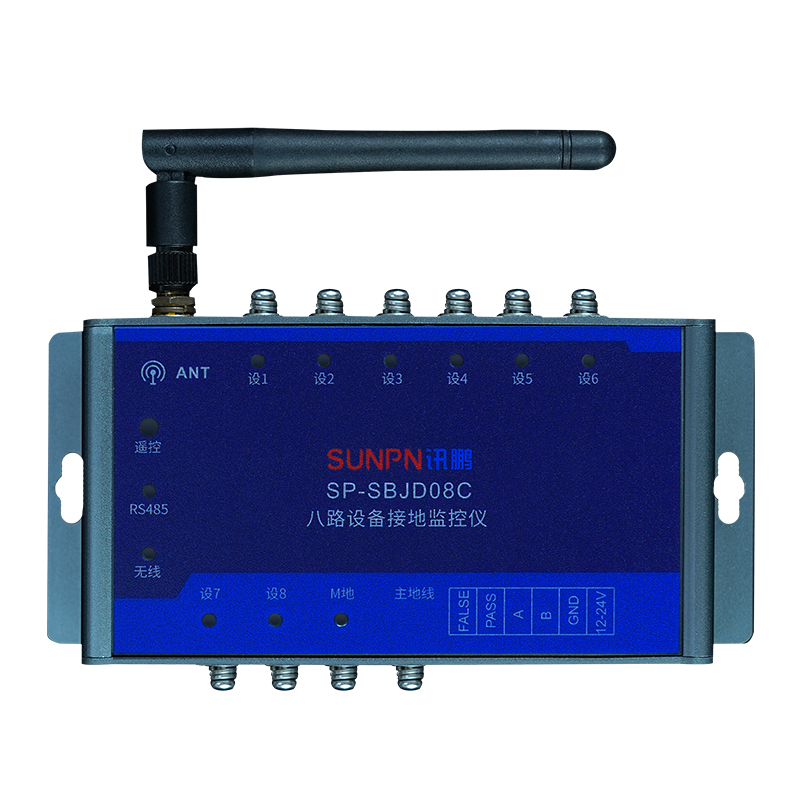

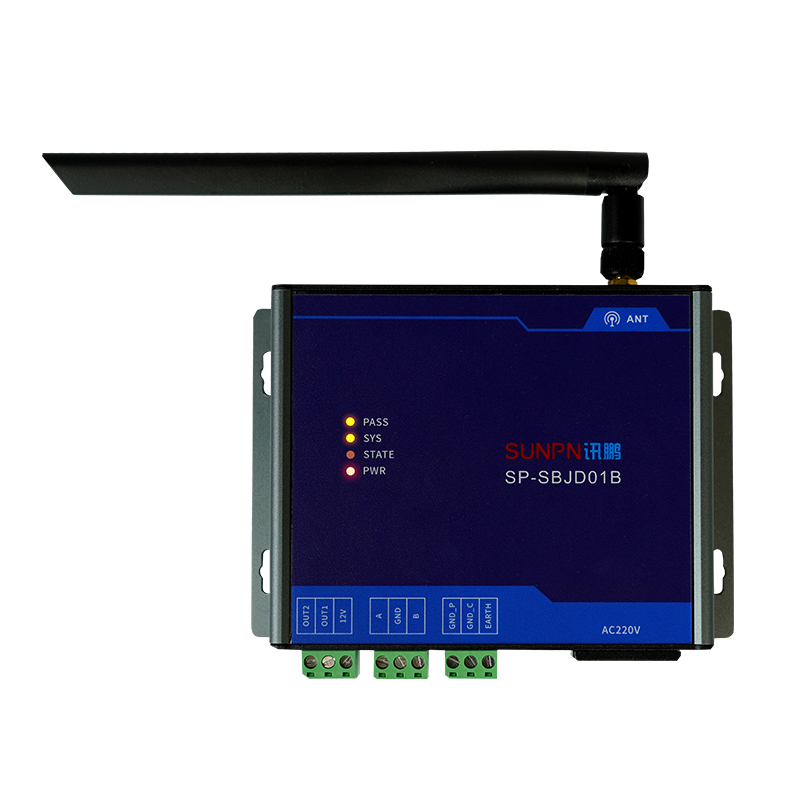

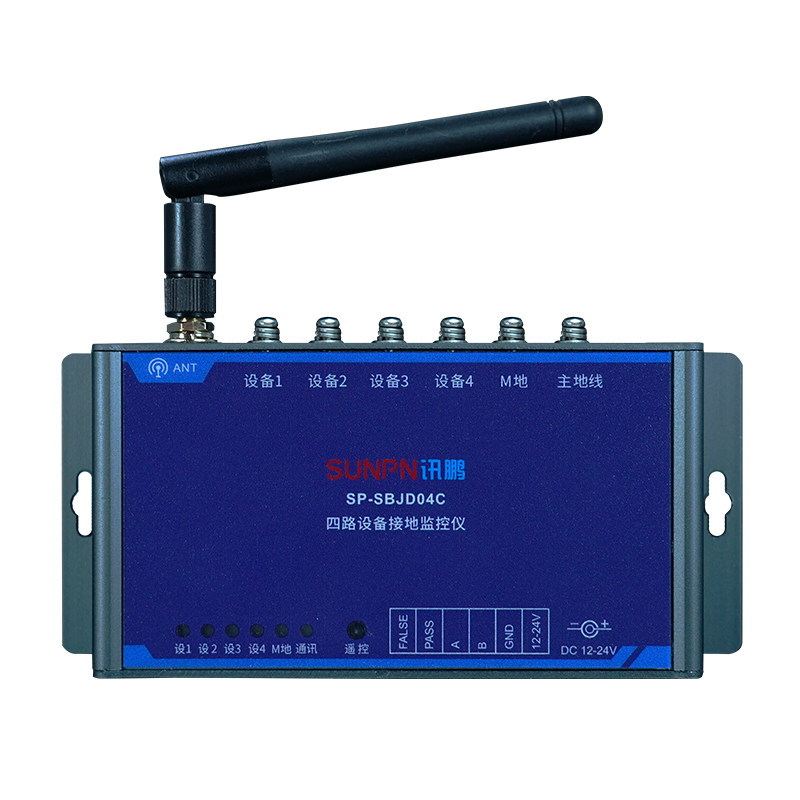

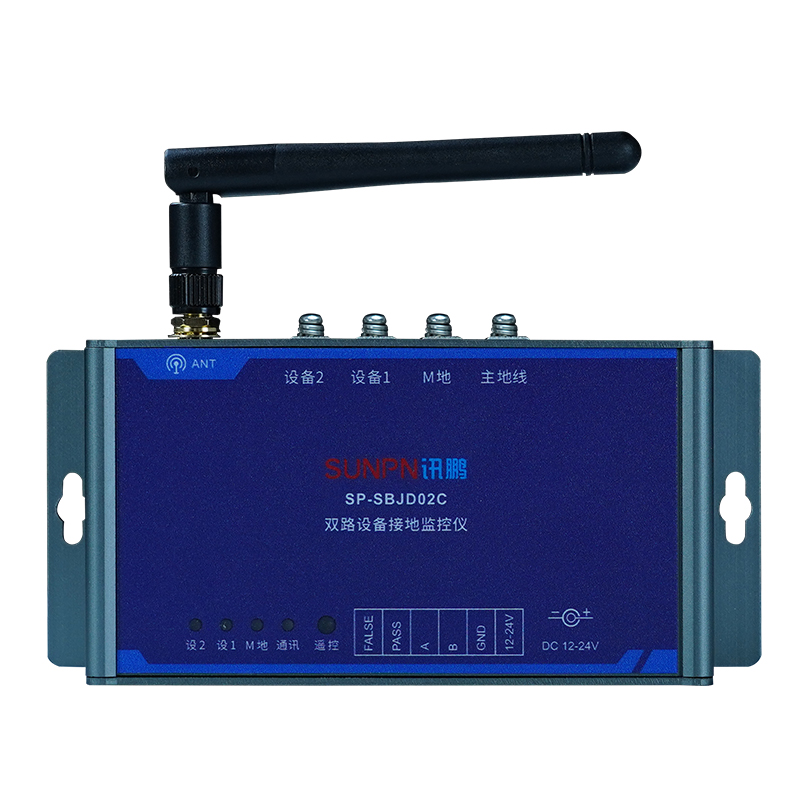

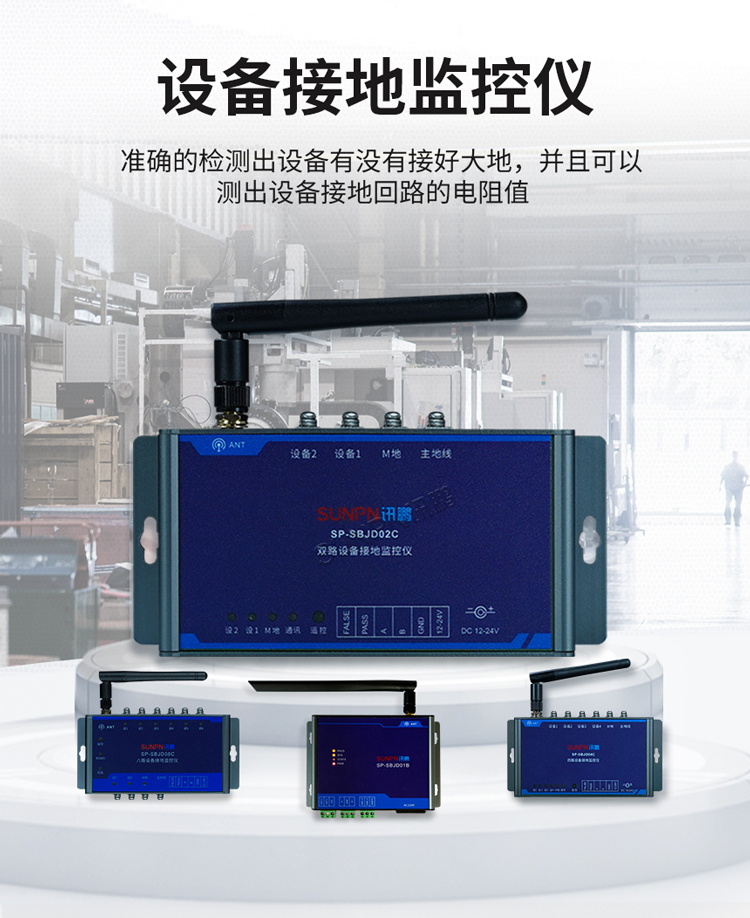

ESD防静电监控仪-产品介绍

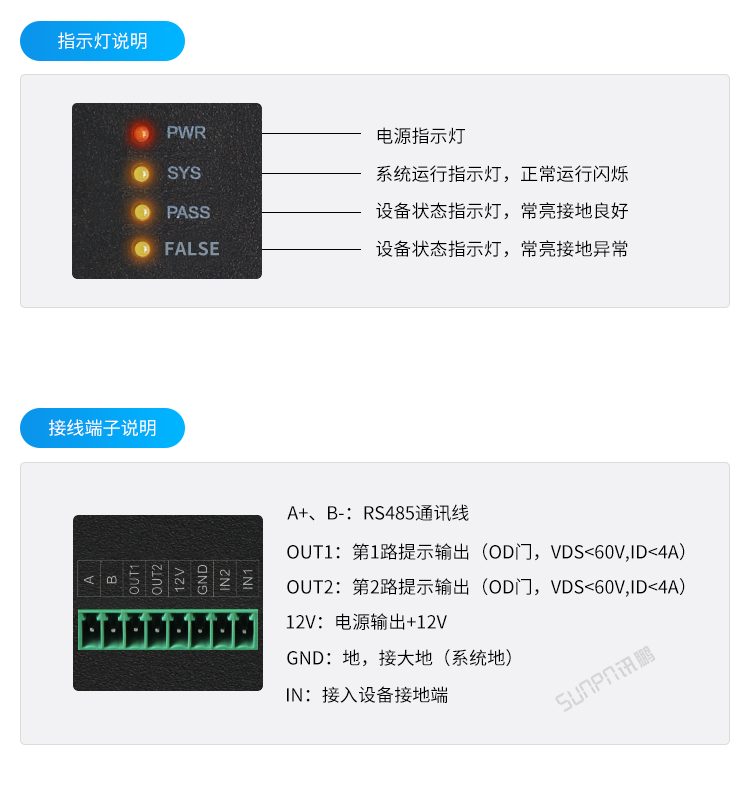

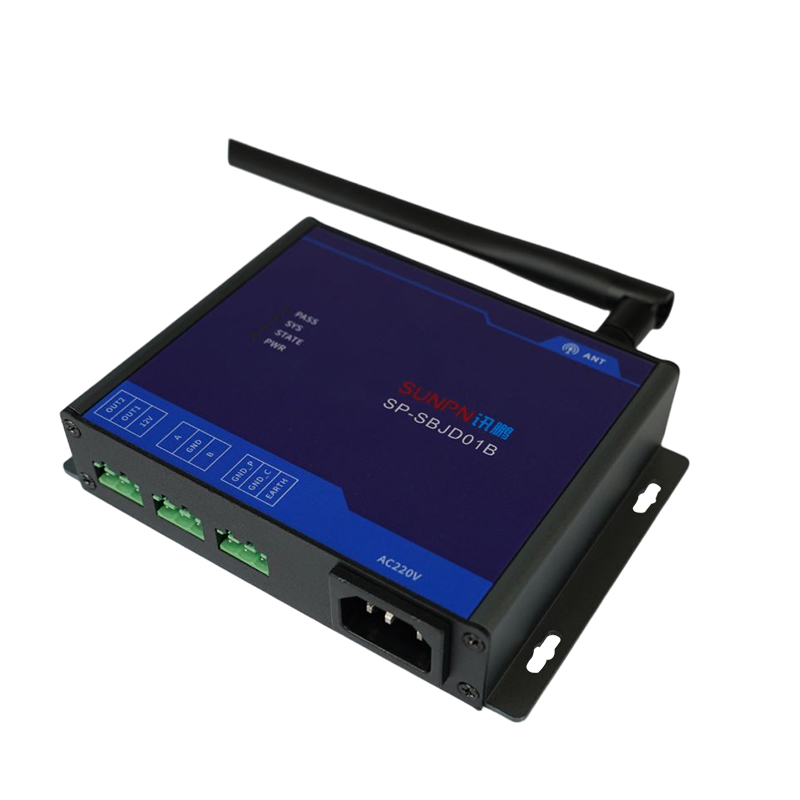

ESD防静电监控仪-接口描述

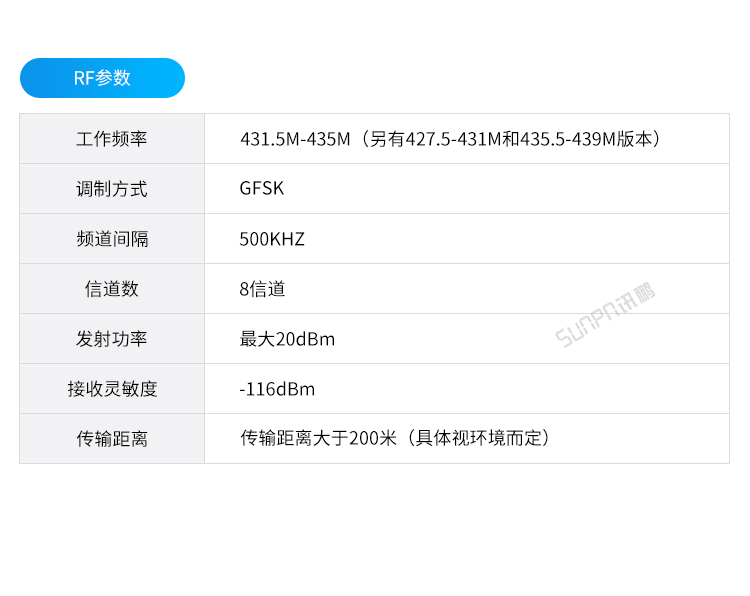

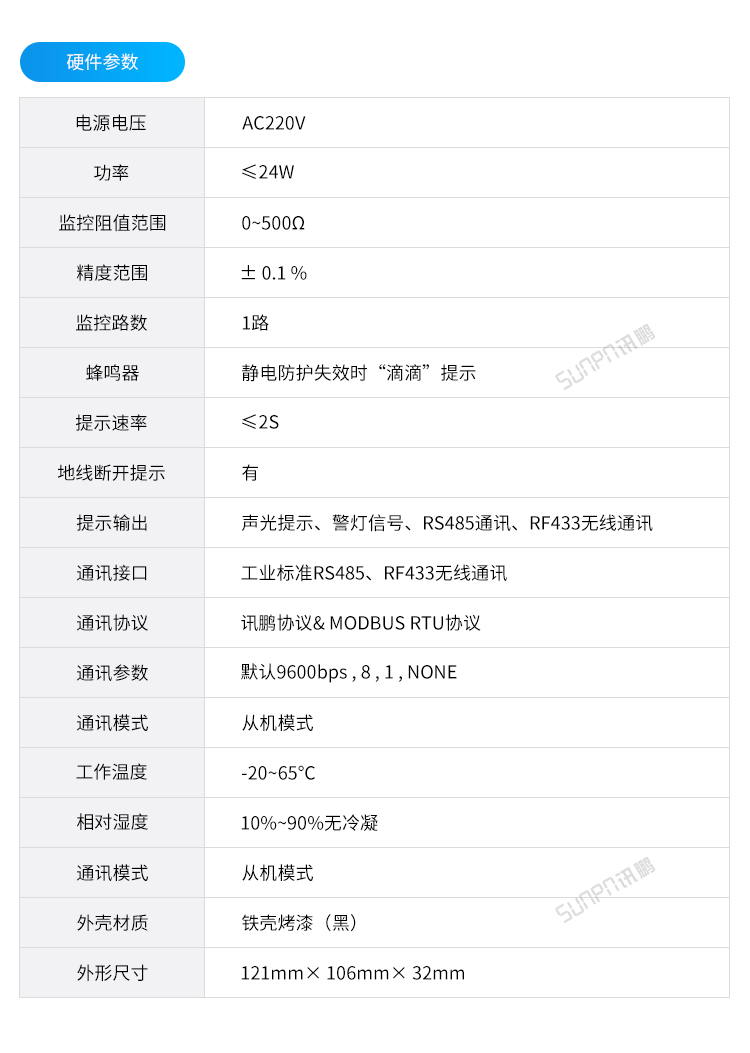

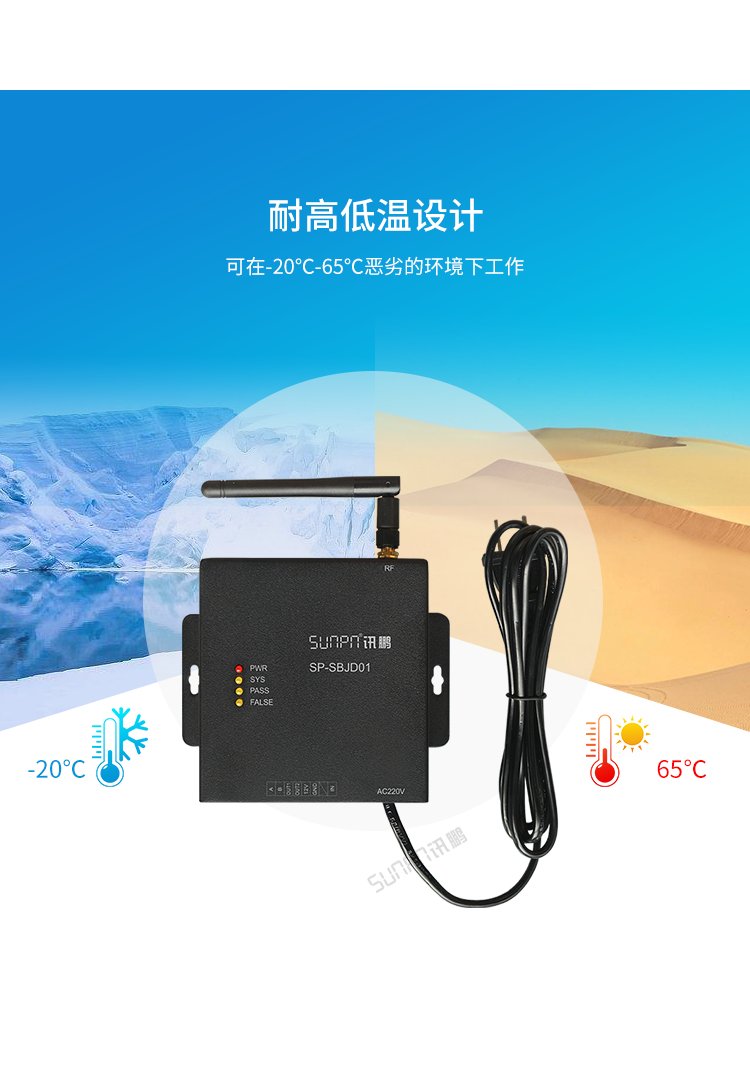

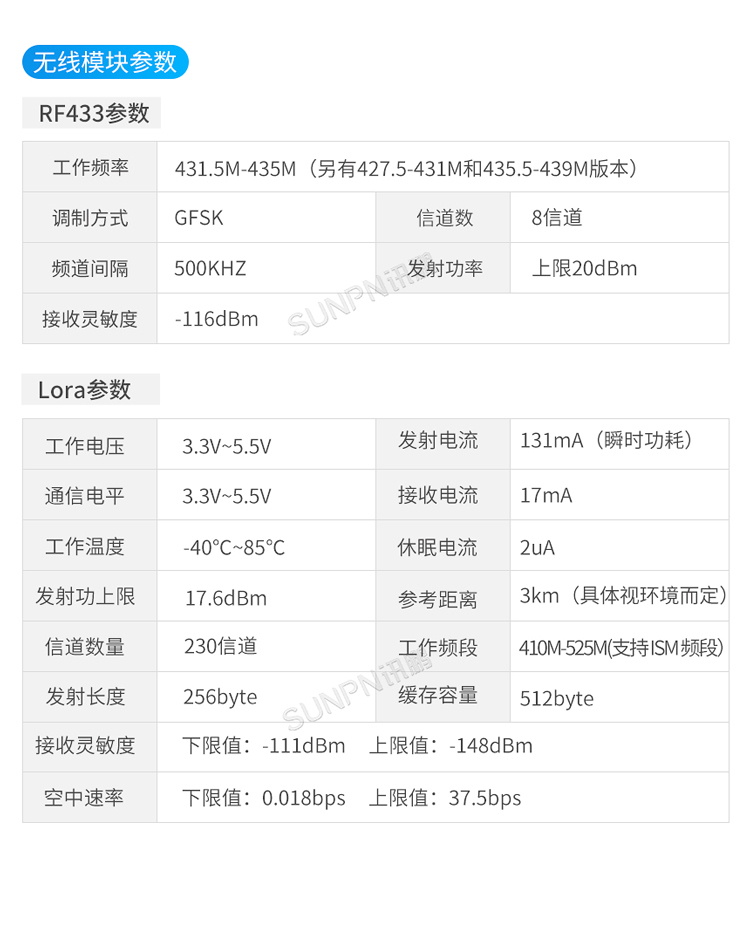

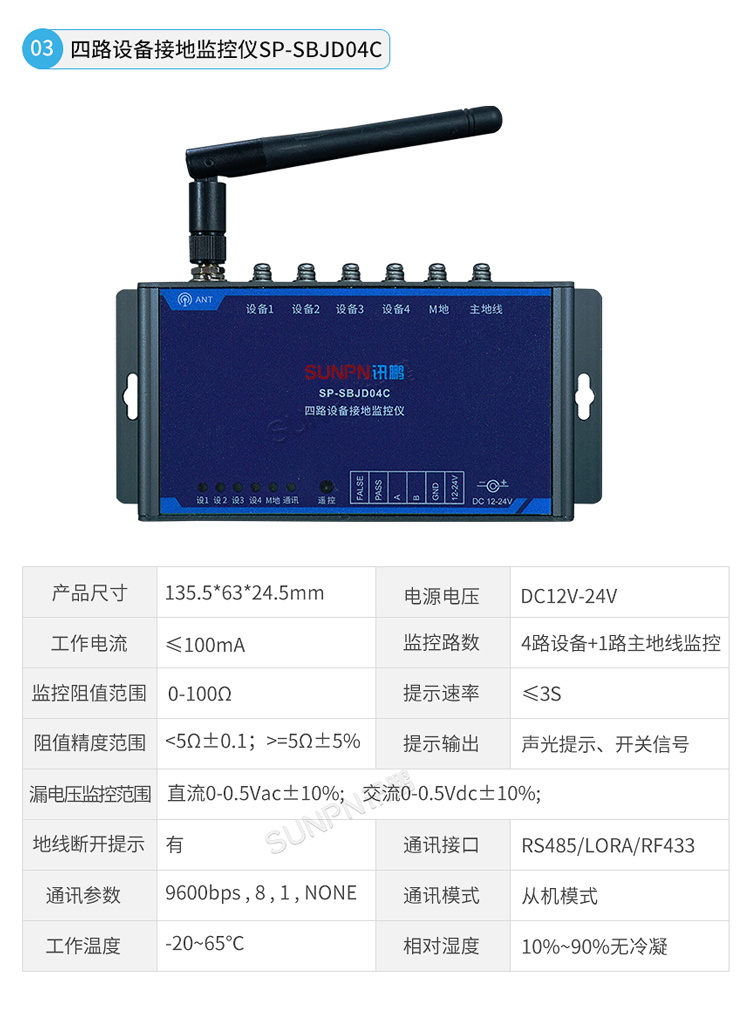

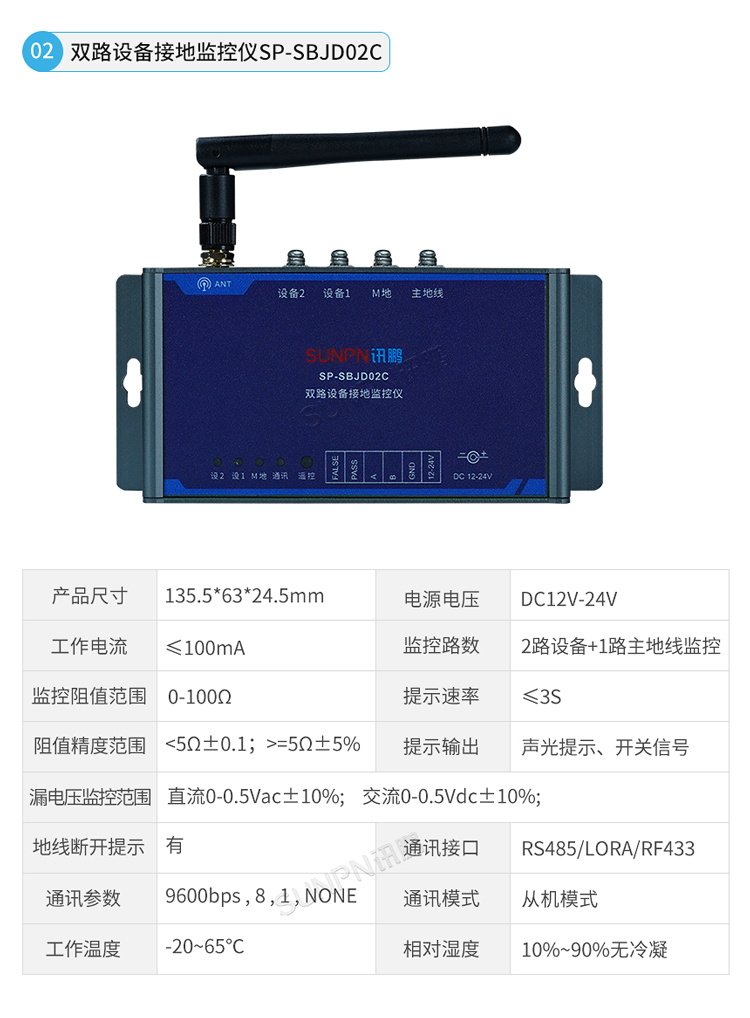

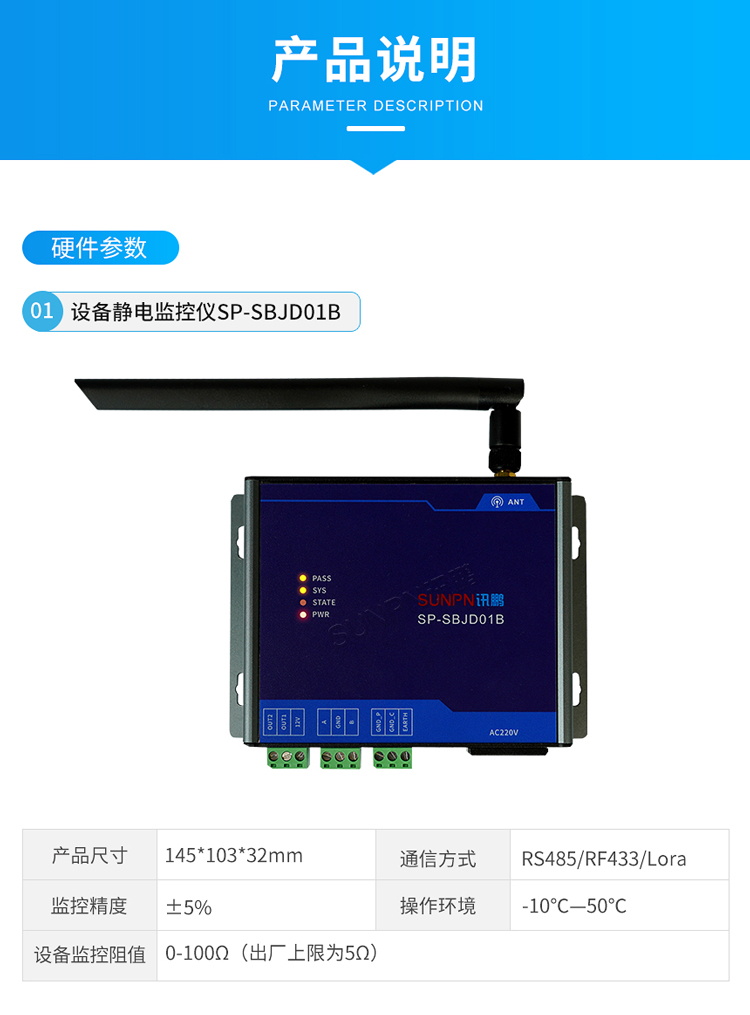

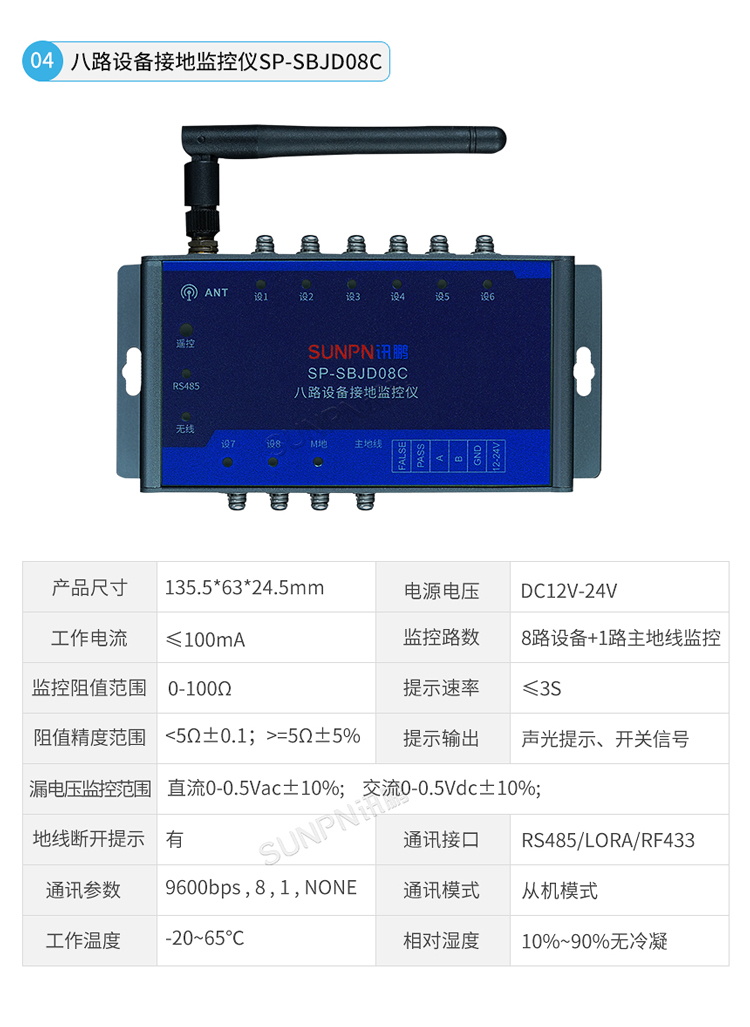

ESD防静电监控仪-硬件参数

二、ESD防静电监控仪的使用方法

1、INx接到检测设备上;

2、GND接到大地上;

3、RS485接口AB线接到上位机;

4 、12V以及0UT1/OUT2选择接到外部提示装置;

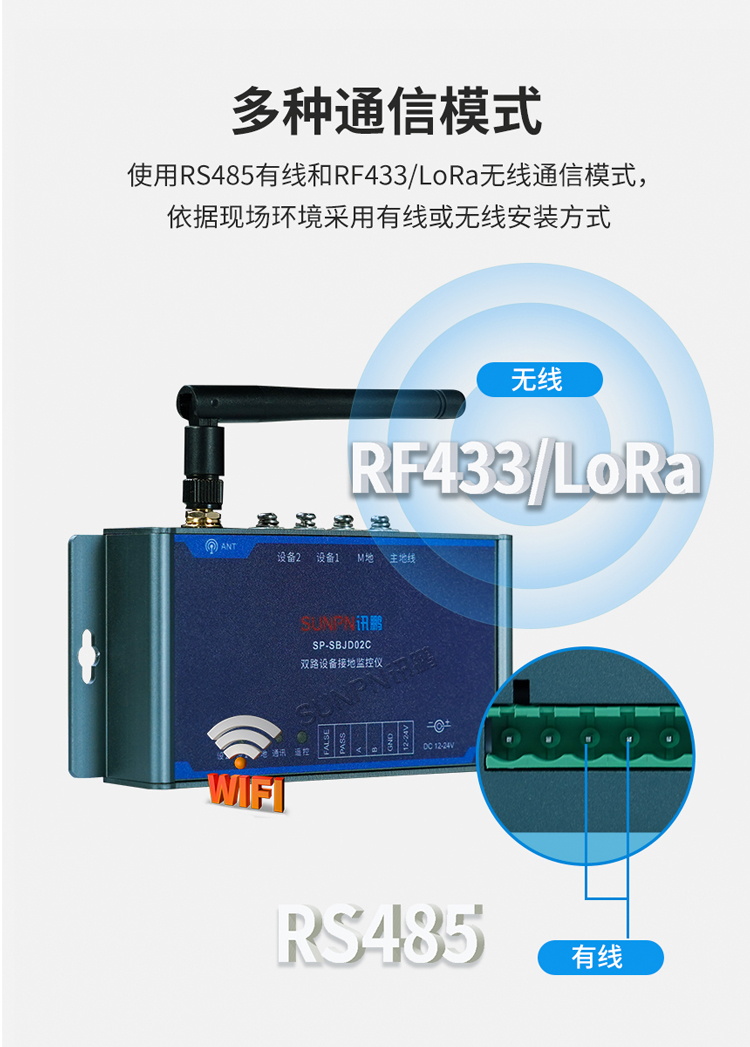

5、使用无线通信时， 插上外部RF433天线，并且设置相应信道参数。

三、ESD防静电监控仪的状态说明

1、设备检测接大地正常时，蜂鸣器不提示，PASS指示灯亮，485读取检测状态为0x00(正常状态)，且有电阻值。

2、当设备接地(GND)断开时，蜂鸣器持续提示(地线断开提示)，FALSE异常指示灯亮RS485读取状态为0x02 (地线断开状态)。

3、当设备接线(INx)断开时，蜂鸣器间歇提示(设备断开提示)，FALSE异常指示灯亮RS485读取状态为0x01 (设备断开状态)。

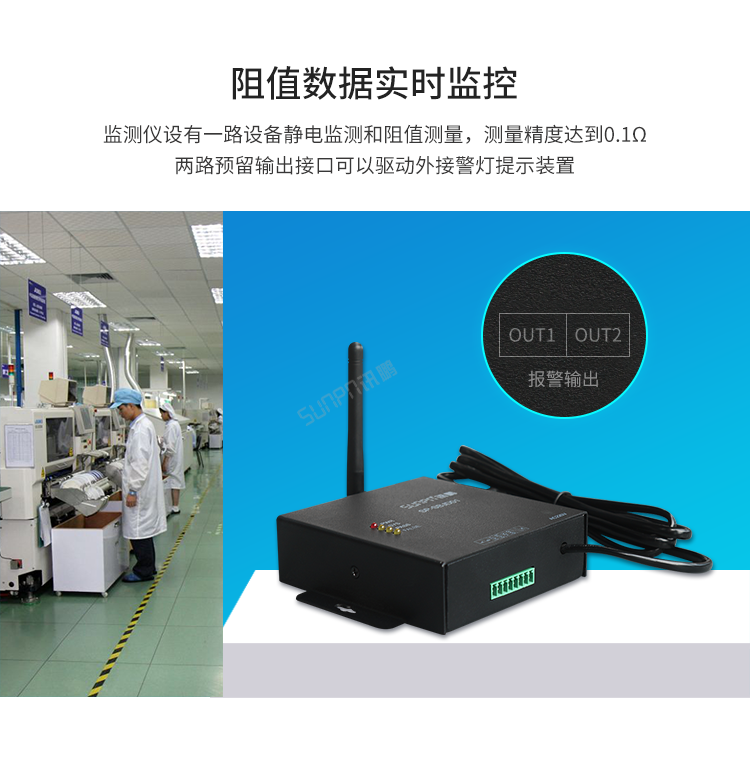

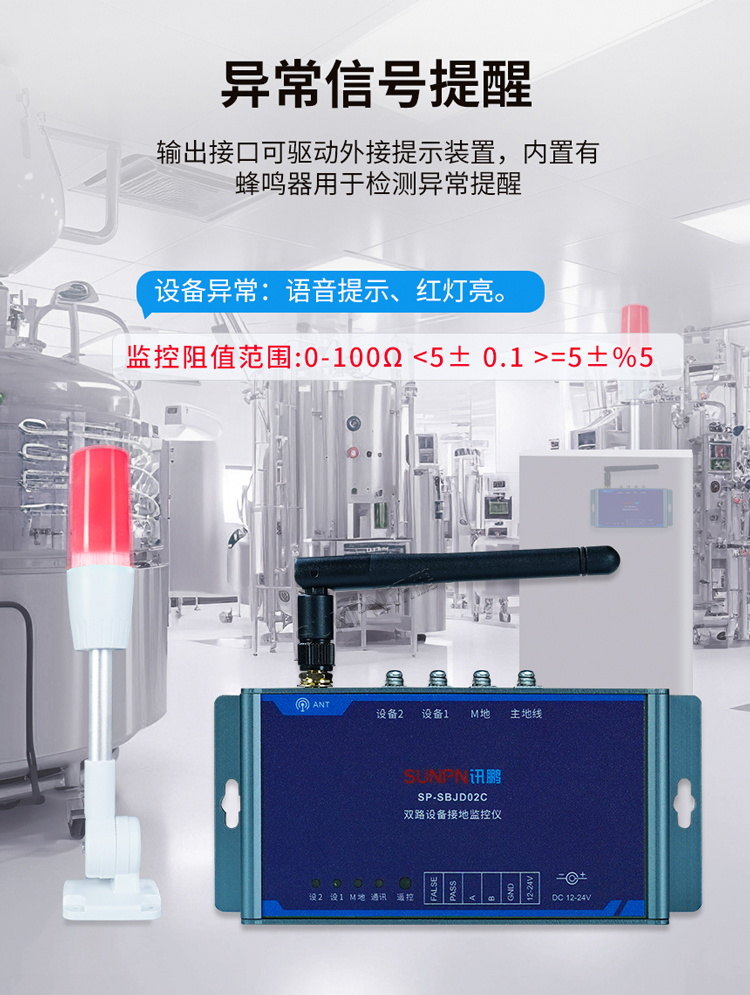

4、外部输出接口 (OUT1/OUT2) ，可根据需要是否外接。

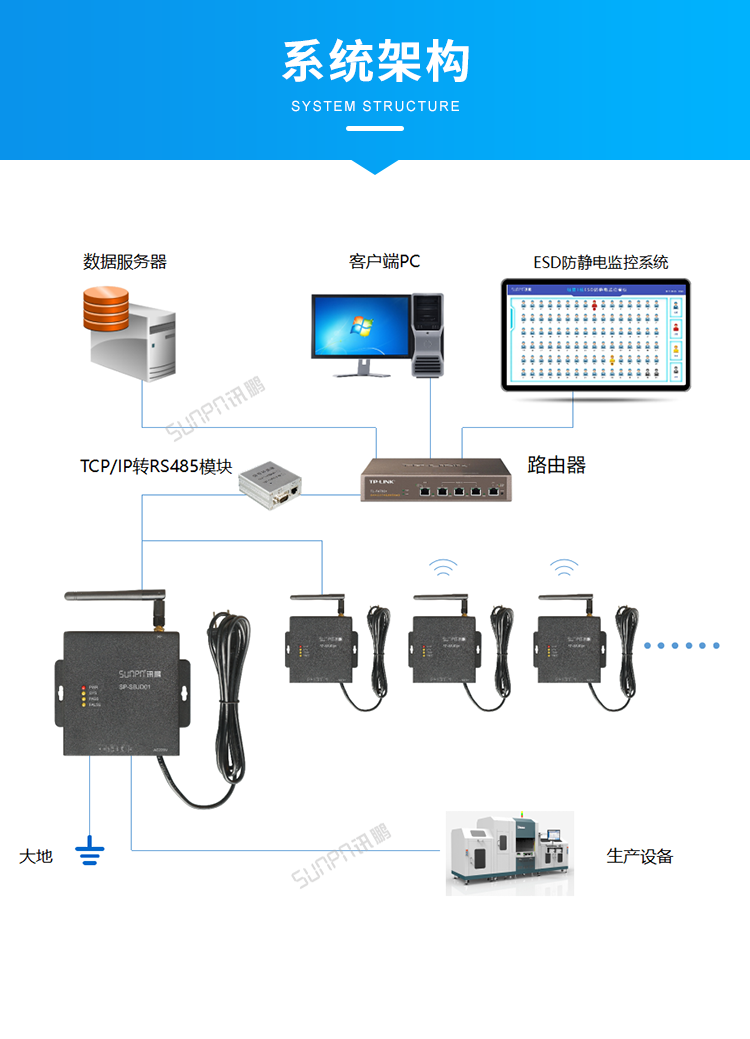

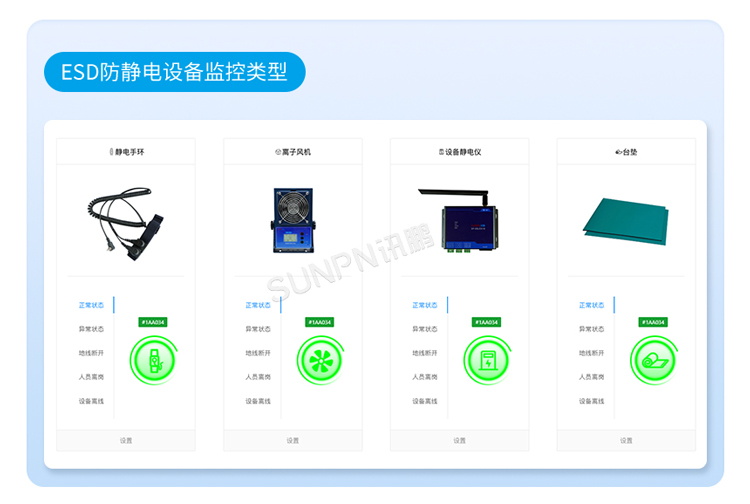

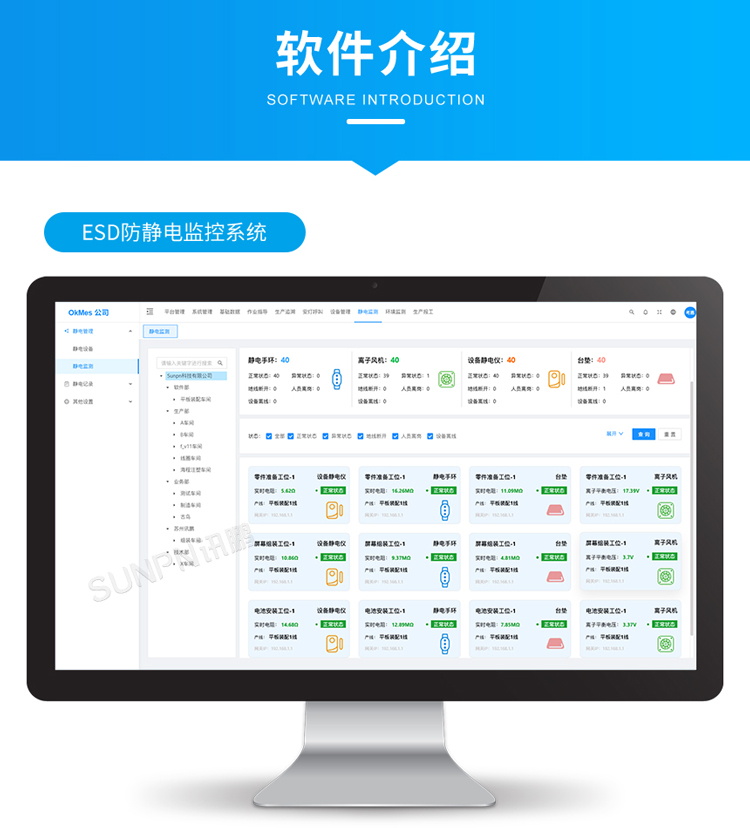

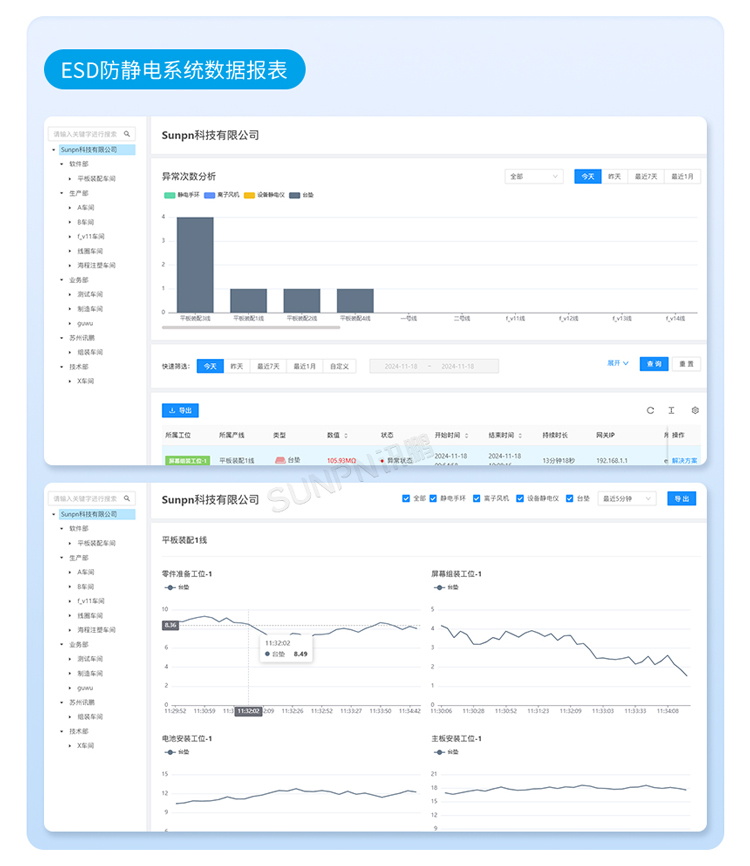

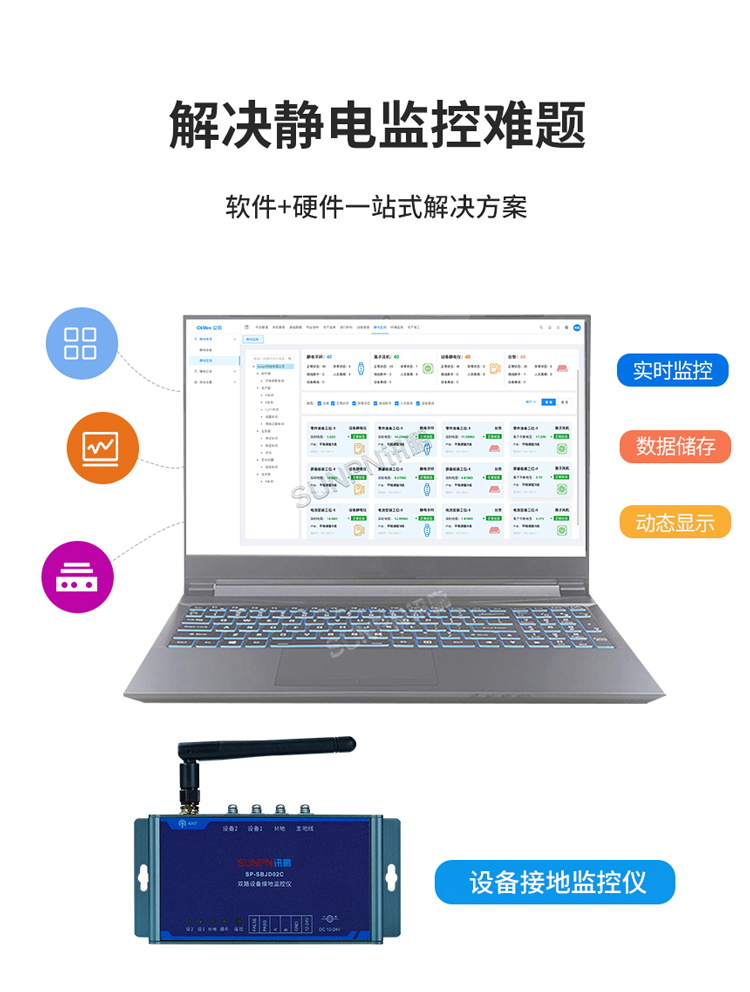

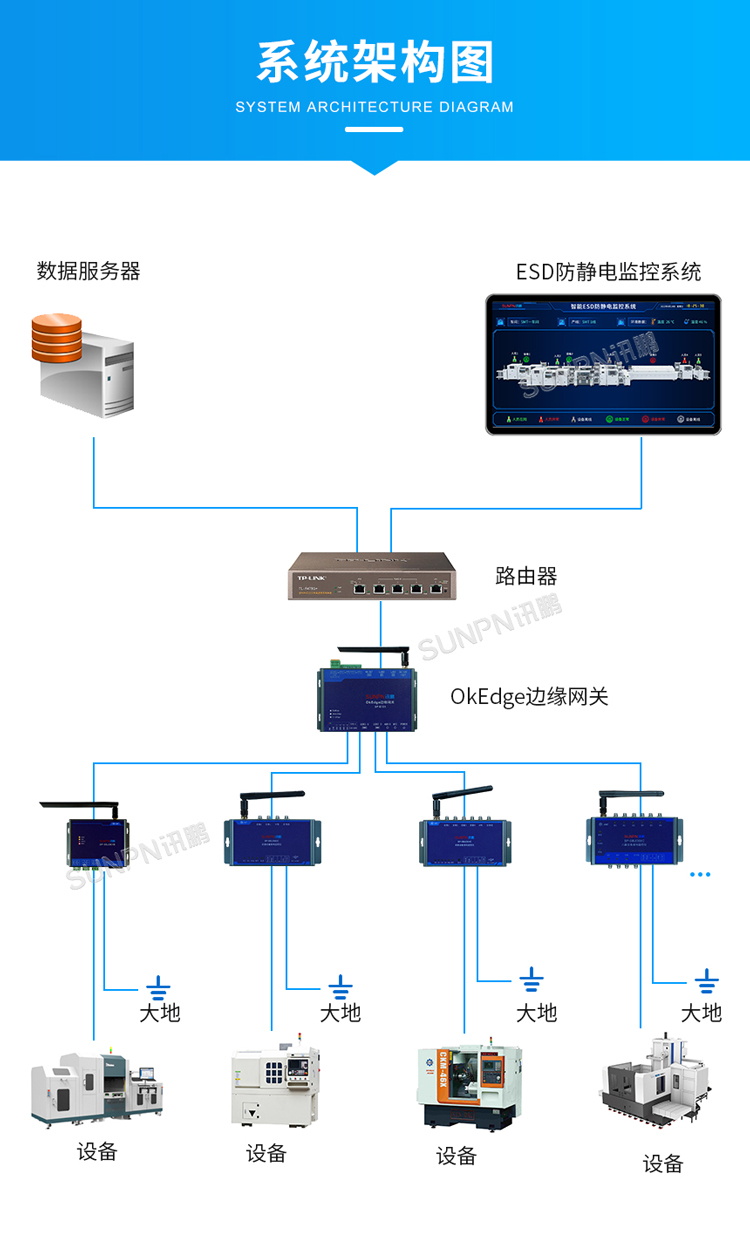

ESD防静电监控仪-系统架构

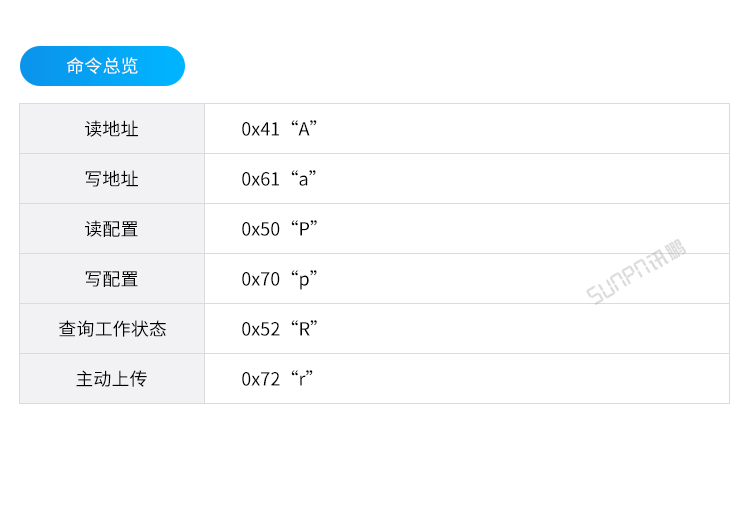

ESD防静电监控仪-通讯协议

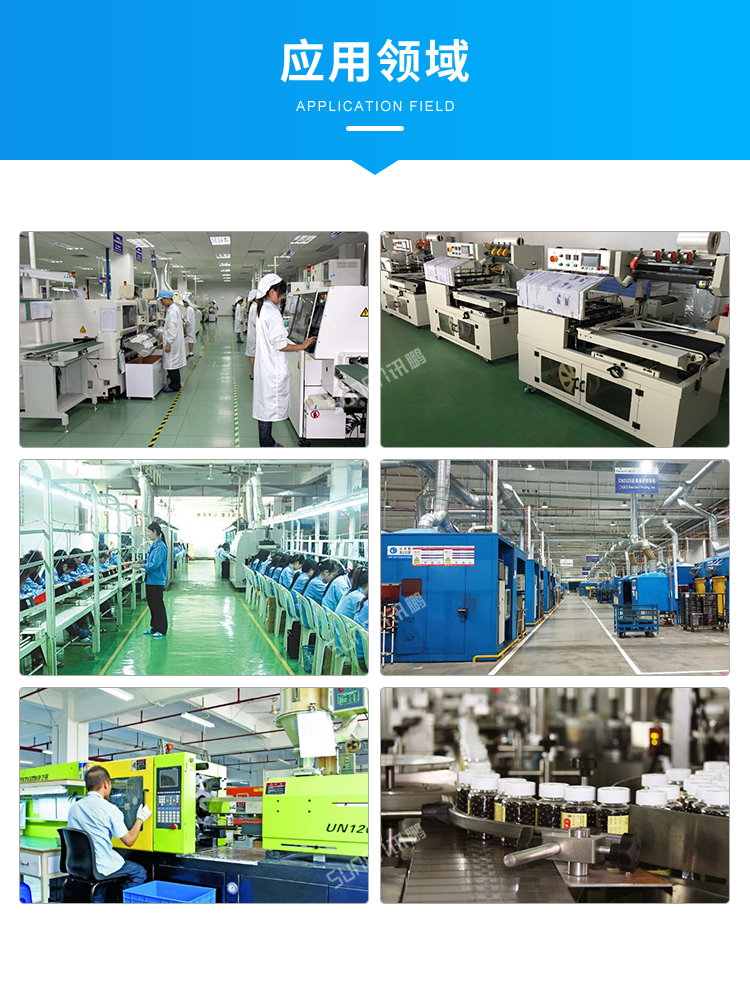

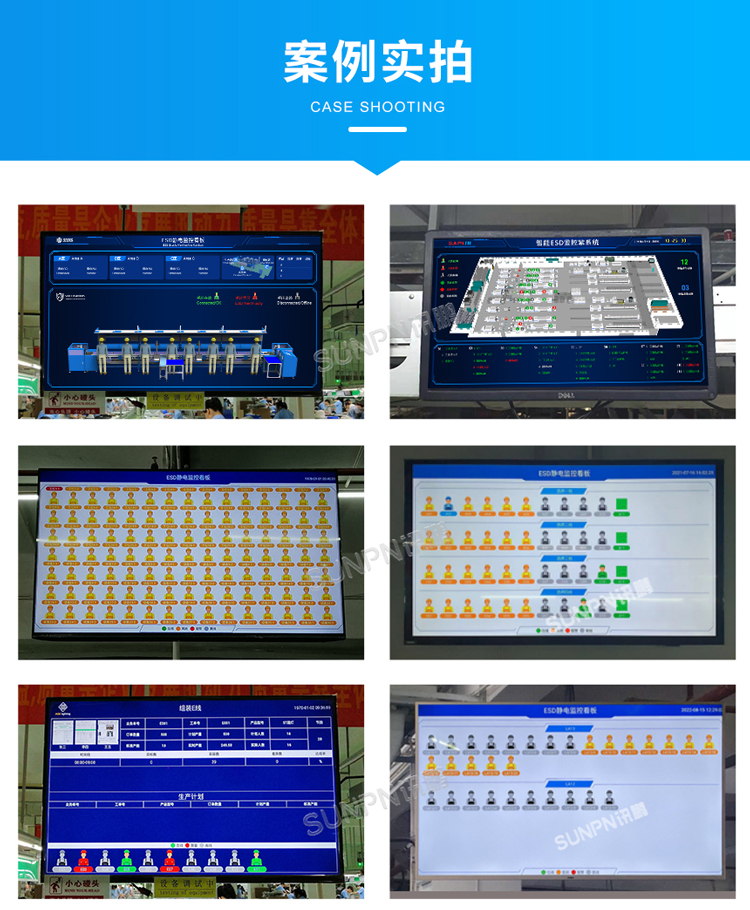

ESD防静电监控仪-应用场景

【2021.8.26-SBJD01】
